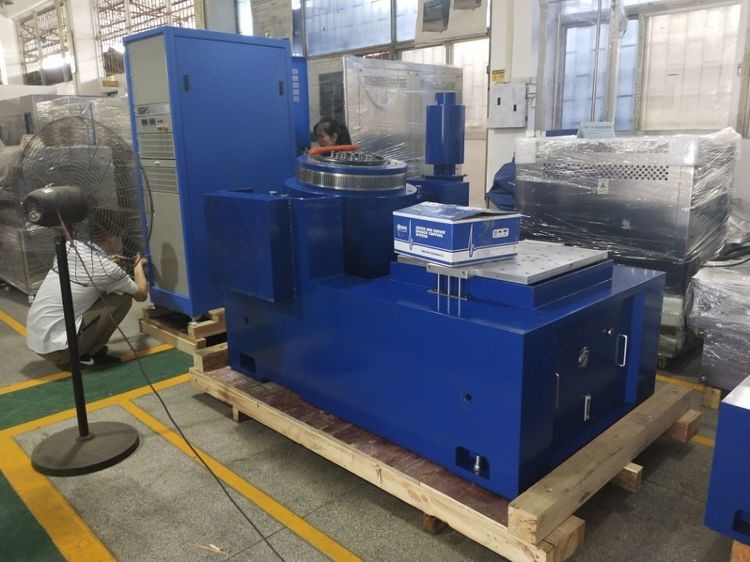

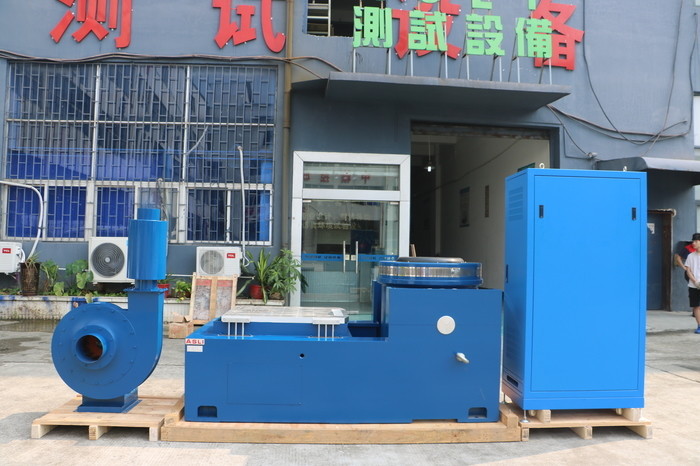

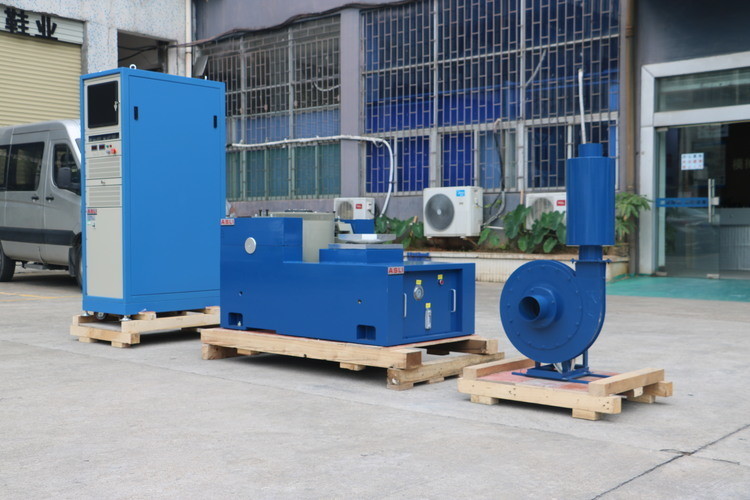

De eleltrodynamische Trilling het Testen Machine ontmoet mil STD 810G en mil STD 202H
Product Details
| sinus: | 30000N | Snelheid: | 1,8 m/s |
|---|---|---|---|
| Verplaatsing: | 100 mm | Versnelling: | 100 g |
| Frequentie: | 3 ~ 3500Hz | Stroom: | 380V 3 fase |
| voldoen aan de norm: | Mil STD 810G en mil STD 202H | ||
| Markeren |
380v trilling het Testen Machine,Eleltrodynamische Trilling het Testen Machine,Mil STD 810G Trilling het Testen Materiaal |
||
Product Description
ASLI is een fabrikant van elektrodynamische hoogfrequente trillingstestmachines.zelfgegenereerde skelet actiekringeDeze machines kunnen X, Y en Z drieassige sinusvormige trillingen testen, breedband willekeurige trillingen testen,en klassieke pulstesten (half-sinus), trapeziumvormige, zaagtandgolf) en schokrespons spectrum testen.
Deze producten worden op grote schaal gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.

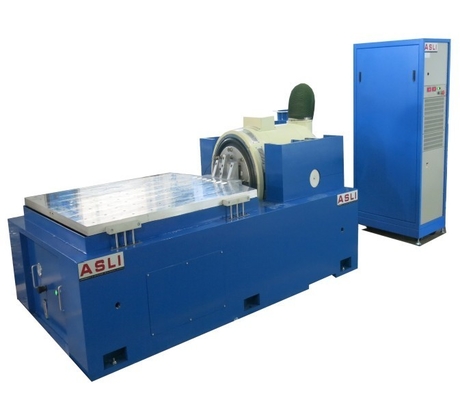

Download ES-3A Vibration Tester PDFOf u nu blote producten, individuele verpakkingen, volle palletladingen of veel grotere krattenystemen test, ASLI heeft een trillingssysteemmodel dat past bij uw testvereisten.De horizontale trillingssystemen van ASLI voeren een breed scala aan horizontale trillingstests uit.
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Goed ontworpen dynamisch cirkel skelet met een hogere fase axiale resonantie frequentie.

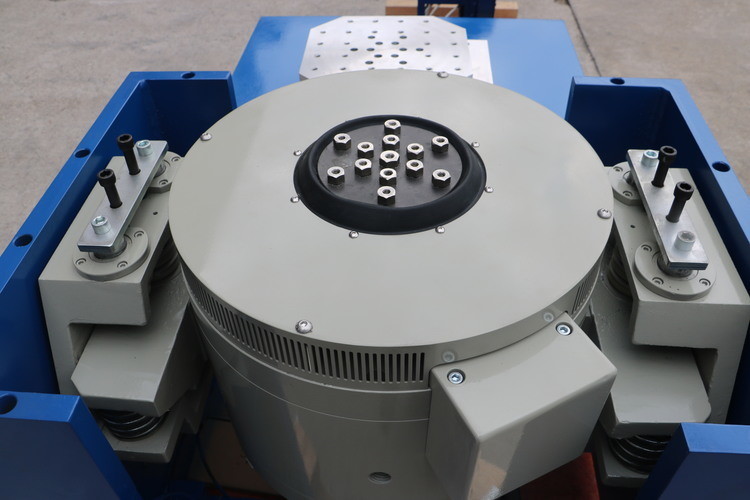

- Twee-magnetische circuits met een laag magnetisch fluxlek, compacte structuur en rationele lay-out.
- Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie, met een uitstekende excentrische laadcapaciteit.
- Trunnion isolatie fundering voor trillingsisolatie, met handige mobiele installatie.
- Geavanceerde technologie is in het hele systeem verwerkt om de hoge betrouwbaarheid van de dynamische cirkel te garanderen.
- Nieuw kanaalontwerp dat het koeleffect verbetert.
- Statische en dynamische stijfheid van het lager met een klein ballonneffect, waardoor de trillingstafelcapaciteit toeneemt en de prestaties bij lage frequenties worden verbeterd.
- Binnen een kleine laadbank worden hogere versnelling en werkfrequentie gerealiseerd, waardoor de laadcapaciteit en de prestaties van de gehele machinebank worden verbeterd.
- De horizontale bank en de trillingsbank zijn een integraal type met een perfecte structuur die gemakkelijk te installeren en aan te passen is.
- Statische drukbaan, V-vormig, hellingsbestendig en vervormingstendendend.
- Ingebouwde oliepomp met goede structuur en gemakkelijke bediening.
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢ 1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢ 1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
VT verticale verlengbank en gespecificeerde klemmen zijn nauwkeurig berekend en uitgebreid ontworpen om ervoor te zorgen dat de klant de beste prestaties krijgt op basis van een perfecte structuur,materiaal van hoge kwaliteit, en superieure vakmanschap.
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Als u vragen heeft over de elektrodynamische trillingstestmachine (conform MIL-STD-810G en MIL-STD-202H), neem dan gerust contact met ons op.
