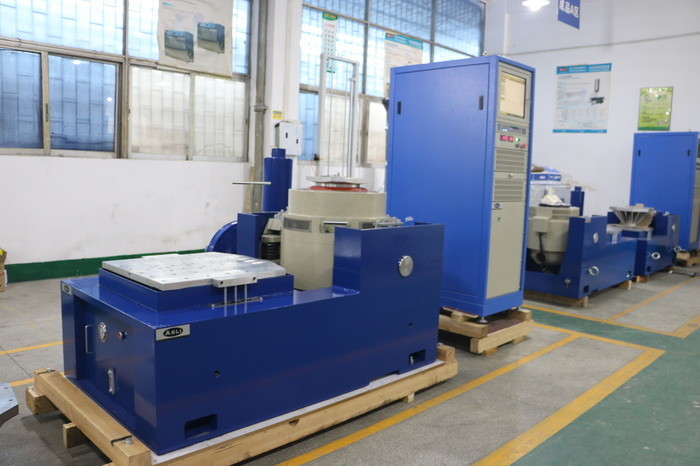

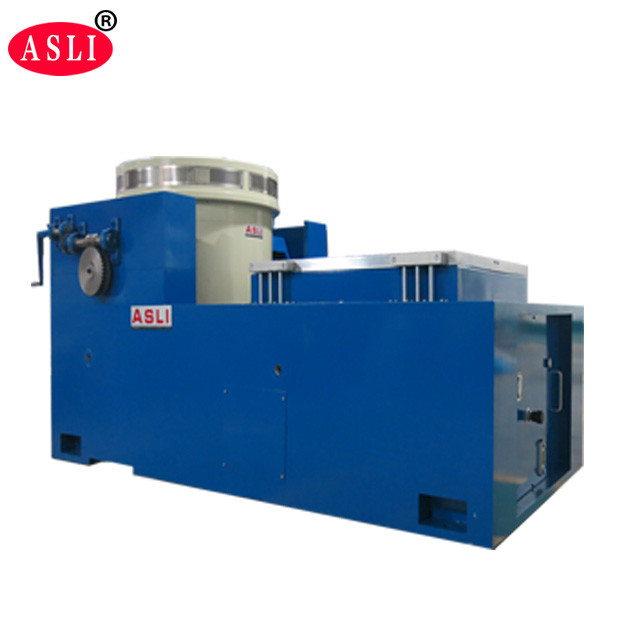

Lucht Gekoelde 40KN-Trilling Shaker Test System met 1000 x 1000mm Trillende Lijst
Product Details
| sinus: | 40kn | Snelheid: | 1,8 m/s |
|---|---|---|---|
| Verplaatsing: | 51 mm | Frequentie: | 3 ~ 2000Hz |
| Laden: | 500KG | Versnelling: | 100g |
| anker: | 450 mm | Tabelmaat: | 1000 x 1000mm |
| Markeren |
40KN trilling Shaker System,Lucht Gekoelde Trilling Shaker System,1000x1000mm Trilling Shaker Table |
||
Product Description
Het luchtgekoelde 40KN vibratieschudtestysteem met een 1000 x 1000 mm trillingstafel is een hoogfrequente elektromagnetische vibratietestoplossing, ontworpen voor zowel verticale als horizontale excitatie. Het wordt veelvuldig gebruikt voor het evalueren van de resonantiefrequenties van product- en verpakkingsontwerpen, evenals voor het simuleren van de willekeurige trillingen die optreden tijdens distributie of in gebruiksomgevingen. Het systeem is eenvoudig te bedienen en kan een breed scala aan vibratietests uitvoeren in overeenstemming met overheids-, industrie- en bedrijfsspecificaties.
Een shaker is een elektromagnetisch apparaat dat wordt gebruikt voor vibratietests om de te testen structuur te exciteren. Het wordt vaak gebruikt voor modale of duurzaamheidstests. Vibratieshakers zijn verkrijgbaar in verschillende ontwerpen om aan verschillende testvereisten te voldoen.
- Een gecombineerde structuur van testkamer en koelsysteem met een compact en elegant ontwerp, met een onafhankelijke console voor gemakkelijke bediening.
- Originele koelcompressoreenheid en de belangrijkste accessoires geïmporteerd uit het buitenland.
- Geïmporteerde LCD-kleurentouchscreencontroller voor automatische regeling van temperatuur- en humiditeitsprogramma's.
- Uitgerust met een RS-232 telecommunicatie-interface. Om te voldoen aan de unieke eisen van de klant, kunnen gebruikers kiezen uit verschillende modellen vibratietestbanken om een goede koelprestatie te garanderen.
- Warmte- en luchtdichtingssysteem - deze vibratiebank biedt ook een opmerkelijk effect van mechanische trillingen, betrouwbaarheidstestapparatuur en schoktrillingen.
Verpakkingstrillingstafel / Trillingstafeltester voor auto-onderdelen
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s²) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (Kg) | Bewegende spoel (Kg) | Afmeting bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
De shaker kan ook worden gecombineerd met een temperatuur- en vochtigheidstestkamer voor uitgebreide omgevings- en vibratietests.
| Model | THV-408(A~F) |
|---|---|
| Interne afmeting | B600 x H850 x D800 (mm) |
| Externe afmeting | B850 x H1950 x D2100 (mm) |
| Temperatuurbereik | Lage temperatuur: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C) Hoge temperatuur: 100°C (150°C) |
| Vochtigheidsbereik | 20%-98% RV (10%-98% RV / 5%-98% RV is een speciale optionele voorwaarde, vereist een luchtontvochtiger) |
| Analytische nauwkeurigheid / distributie-uniformiteit van temperatuur en vochtigheid | 0.1°C; 0.1% RV / ±2.0°C; ±3.0% RV |
| Regelnauwkeurigheid van temperatuur en vochtigheid | ±0.5°C; ±2.5% RV |
| Temperatuurstijgings- / dalingssnelheid | Temperatuurstijging ca. 0.1–3.0°C/min / temperatuurdaling ca. 0.1–1.5°C/min (De minimale daalsnelheid van 1.5°C/min is een speciale optionele voorwaarde) |
| Intern en extern materiaal | Materiaal van de binnenbox is SUS 304# roestvrij staal; de buitenbox is roestvrij staal of SEE koudgewalst staal met verfcoating. |
| Isolatiemateriaal | Bestand tegen hoge temperatuur, hoge dichtheid, geformateerd chloor, ethylacetaat schuimisolatiematerialen |
| Koelsysteem | Luchtkoeling of waterkoeling / enkele compressor (-40°C), dubbele compressor (-70°C) |
| Beveiligingsapparaten | Zekeringloze schakelaar, overbelastingsbeveiligingsschakelaar voor compressor, hoog- en laagspanningskoelmiddelenbeveiligingsschakelaar, over-vochtigheid en over-temperatuurbeveiligingsschakelaar, zekeringen, storingswaarschuwingssysteem, waarschuwingsbeveiliging voor kortstondige watervoorraad |
| Optionele accessoires | Binnendeur met bedieningsgat (optioneel), recorder (optioneel), waterzuiveraar, luchtontvochtiger |
| Vibratietestapparatuur | Kies de juiste vibratietestbank volgens de testconditie van de klant. Raadpleeg voor technische parameters de parameters van de Elektrodynamische Type Vibratietester in deze catalogus. |
| Voeding | AC380V 3 fase 5 draden, 50/60Hz |
- Goed ontworpen dynamische cirkelskelet, met een hogere axiale resonantiefrequentie.
- Twee magnetische circuits, lage magnetische fluxlekkage, compacte en rationele structuur.
- Rockerstang rollagers recht en geïmporteerd composietlichaam stijfheid oriëntatie, met excentrieke belastingscapaciteit.
- Trunnion isolatie fundering speciaal voor hormoongebruik, met handige mobiele installatie.
- Geavanceerde technologie bewegend rond systeem om hoge betrouwbaarheid van de dynamische cirkel te garanderen.
- Nieuw kanaalontwerp om het koelingseffect te verbeteren.
- Statische stijfheid en dynamische stijfheid van het lager kleine ballon, verhoging van de draagcapaciteit van de trillingstafel en verbetering van de laagfrequente prestaties.
Product Highlights
Luchtgekoelde 40KN vibratieschudder met tafel van 1000 x 1000 mm, 3-2000 Hz, belasting van 500 kg, versnelling van 100 g. Ideaal voor modale en duurtesten. Beschikt over een geïmporteerde touchscreen-controller, R232-interface en wordt gecombineerd met temperatuur-vochtigheidskamers voor uitgebreide betrouwbaarheidstests.
