10KN XYZ-Eleltrodynamische Mechanische de Schudbekerlijst van de Astrilling

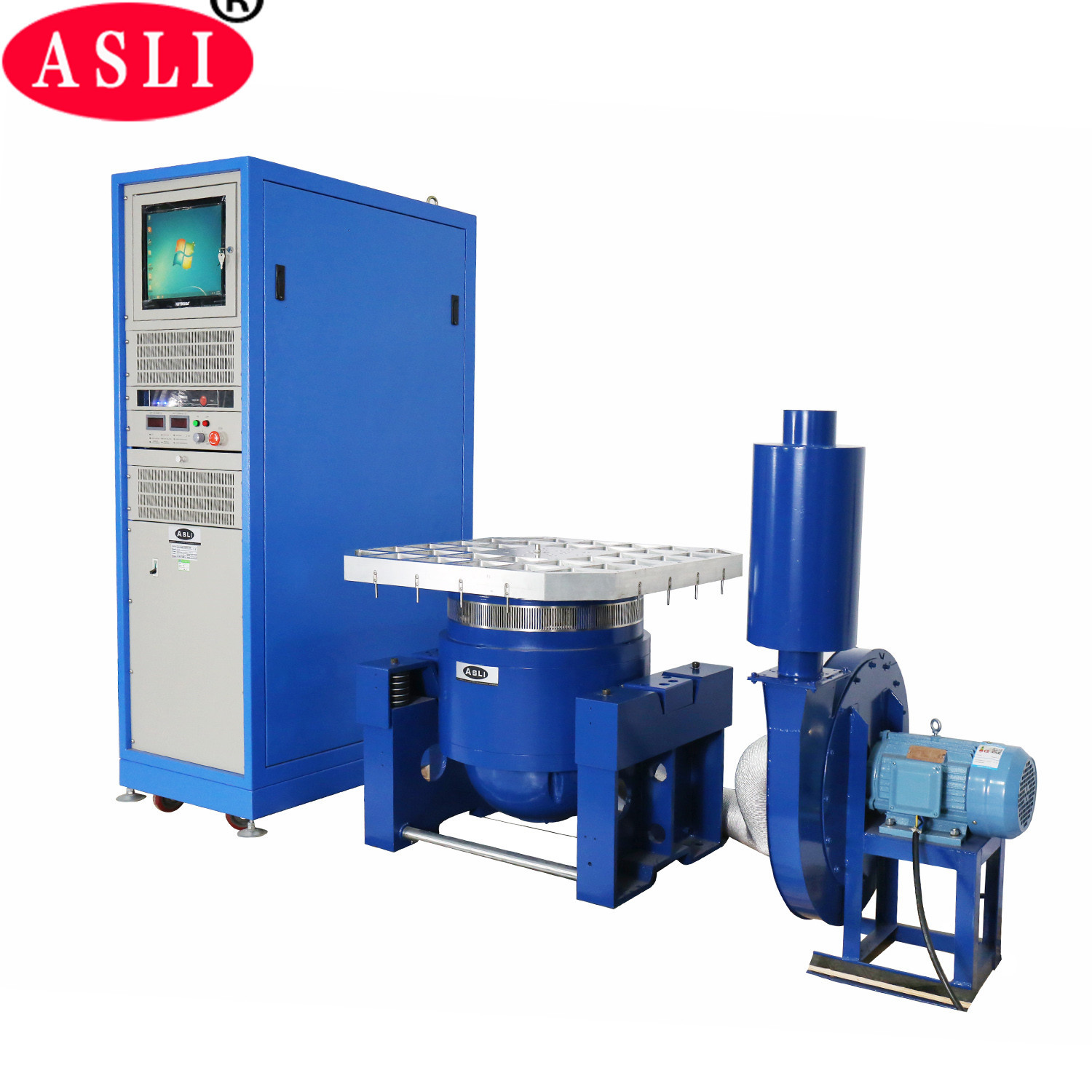

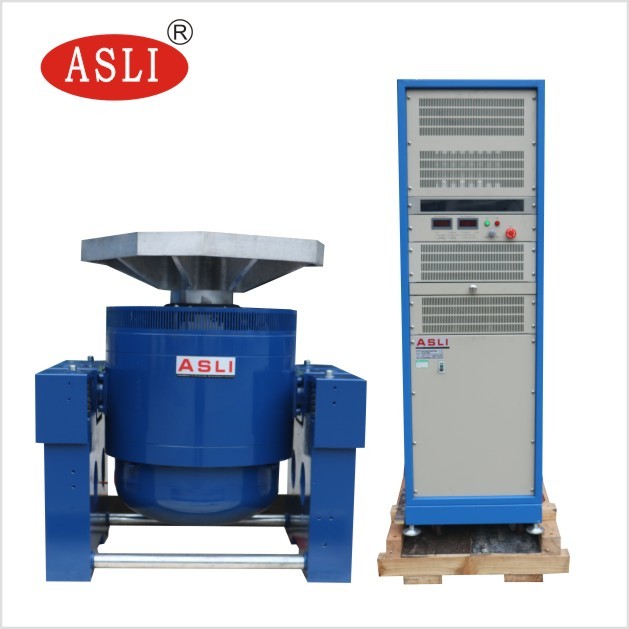

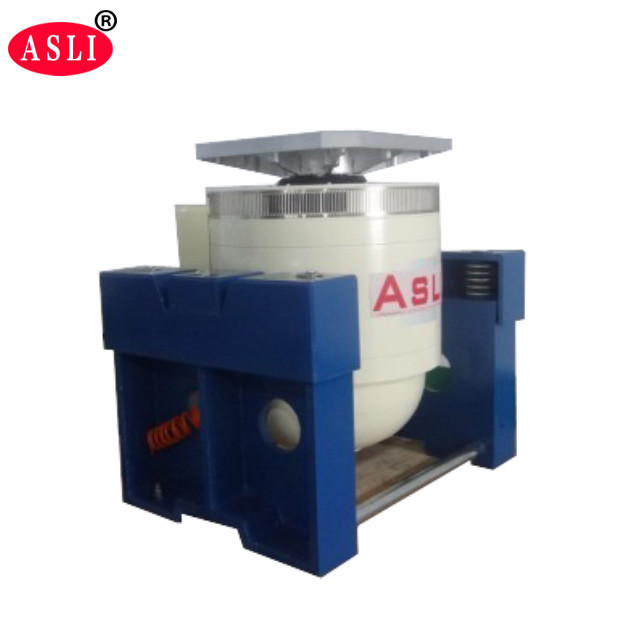

De 10KN XYZ-as Vibratie Elektrodynamische Mechanische Shaker Tafel is een hoogfrequent trillingsmeetsysteem, ontworpen voor nauwkeurige, multi-assige simulatie. Het ondersteunt sinusvormige trillingen, breedband willekeurige trillingen en klassieke schoktests over de X-, Y- en Z-assen, waardoor het een veelzijdige oplossing is voor rigoureuze omgevings- en betrouwbaarheidstests.

Vervaardigd met geavanceerde elektrodynamische technologie, integreert dit systeem een dubbele magnetische circuitstructuur, zelfgenererende skeletactiecirkels, luchtgedragen ondersteuning, rollagers met lineaire geleiding en trunnion-isolatie. Deze ontwerpkenmerken maken nauwkeurige replicatie van real-world trillings- en schokomstandigheden voor productvalidatie mogelijk.

Deze elektrodynamische vibratieshaker wordt veel gebruikt in industrieën die strenge trillings- en schoktestnormen vereisen, waaronder:

• Nationale defensie en wapensystemen
• Luchtvaart- en ruimtevaarttechniek
• Communicatie en elektronica
• Elektrische apparaten en huishoudelijke apparaten
• Kwalificatie en betrouwbaarheidstests van industriële producten

Het systeem voert X-, Y- en Z-drie-assige sinusvormige trillingstests, breedband willekeurige trillingstests en klassieke schoktests (halve sinus, trapeziumvormig, zaagtandgolf) uit, evenals schokrespons spectrumtests.

• Goed ontworpen dynamisch cirkelskelet dat een hogere axiale resonantiefrequentie levert.
• Twee-magnetisch circuitontwerp met lage magnetische fluxlekkage, compacte structuur en rationele lay-out.
• Rocker-stang rollagers met import-georiënteerde composietlichaam stijfheid oriëntatie voor uitstekende excentrische belastingscapaciteit.
• Trunnion-isolatie fundering speciaal voor trillingsisolatie, met handige mobiele installatie.
• Geavanceerde bewegende systeemtechnologie die de hoge betrouwbaarheid van de dynamische cirkel garandeert.
• Nieuw kanaalontwerp dat het koelingseffect verbetert voor langdurige werking.
• Statische stijfheid en dynamische stijfheid van het lager minimaliseren ballonvorming, verhogen de capaciteit van de trillingstafel en verbeteren de laagfrequente prestaties.

De volgende parameters zijn van toepassing op het ES-10 model, conform MIL STD 810 en IEC/EN/AS 60068.2.27 normen voor elektrodynamische vibratieshaker systemen.

1. Nominale Kracht: sinuskracht 10000N; willekeurige kracht 10000N; schokkracht 10000N.
2. Frequentiebereik: 5 Hz tot 3500 Hz – vaste frequentie, heen-en-weer sweep, sinus, willekeurig, schok.
3. Sweep-frequentiemodus: lineair, logaritmisch, heen-en-weer sweep, vaste frequentie.
4. Sweep-frequentie Aantallen: 1 tot 32767.
5. Sweep-frequentietijd: vaste frequentie / enkele 1–3600 minuten; sweep-frequentiecurves kunnen worden weergegeven.
6. Max. Acceleratie: 1000 m/s² (ongeladen).
7. Max. Snelheid: 1.8 m/s.
8. Max. Verplaatsing: 51 mm p-p (ongeladen), dubbele piek.
9. Impact Verplaatsing: 51 mm.
10. Gewicht van Bewegende Spoel: 14 kg.
11. Vibratierichtingen: Verticale + Horizontale vibratie.
12. Vibratiegolf: sinus, willekeurig, schok.
13. Diameter van de Bewegende Spoel: φ240 mm.
14. Afmeting Vibratiesysteem (mm): B1046 × H660 × D783 mm.
15. Gewicht Vibratiesysteem: 900 kg.

• Kleine laadbank maakt hogere acceleratie en werkfrequentie mogelijk, waardoor de laadcapaciteit en de algehele prestaties van de machinebank worden verbeterd.

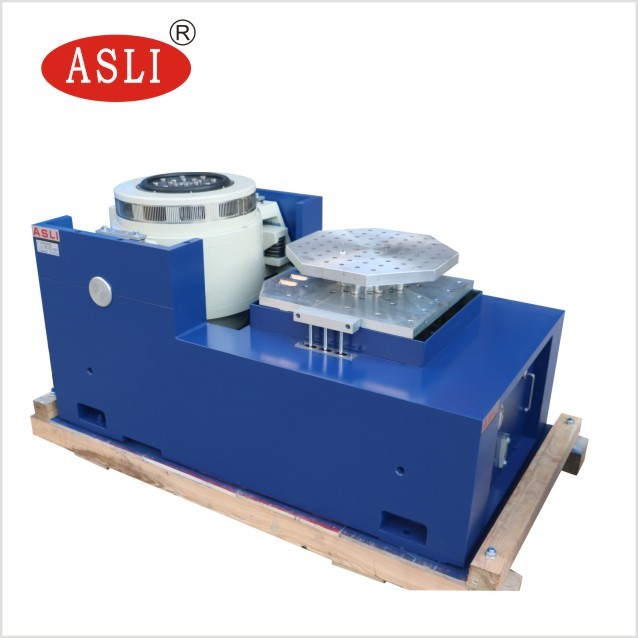

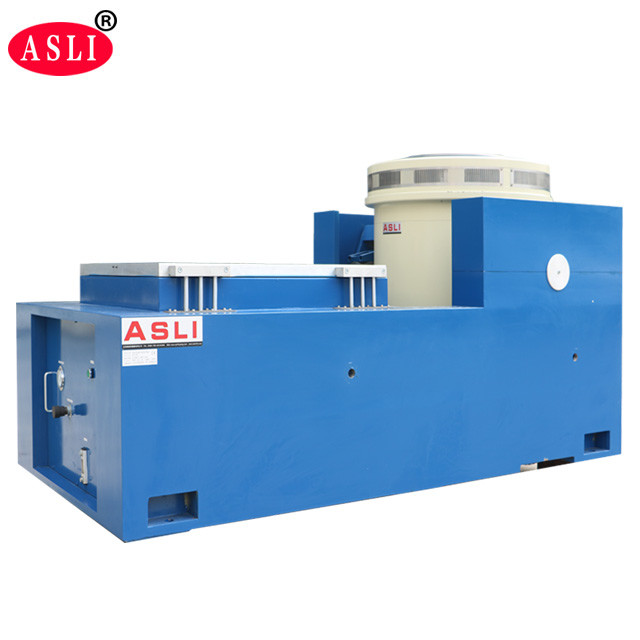

• Horizontale bank en vibratiebank zijn een integraal type met een robuuste structuur, handig te installeren en af te stellen.
• Statische drukbaan met V-vormig ontwerp biedt weerstand tegen hellingen en bias-belasting.
• Ingebouwde oliepomp met goede structuur voor eenvoudige bediening.

1. Gebruikers moeten vorkheftrucks en verhuismiddelen voorbereiden voor het verplaatsen van de apparatuur, aangezien deze erg zwaar is. Zorg ervoor dat de deur breed genoeg is om de apparatuur door te laten.
2. De werkomgeving moet op kamertemperatuur zijn met goede ventilatie. Het installeren van een airconditioner in de werkruimte wordt sterk aanbevolen. Minimale speling: 700 mm aan de linker-, rechter- en achterkant; 1500 mm aan de voorkant.

Het systeem wordt eerst verpakt in PP-folie, vervolgens beschermd met 10 mm schuim tussen de machine en de kist, en ten slotte verpakt in een standaard export multiplex kist.
