Gepersonaliseerde Vibratie-testmachine met ISTA 3F-test, MIL-STD 202
Beschrijving Toepassing:
Op maat gemaakte trillingstestmachine met ISTA 3F-test, MIL-STD 202Het is een van de meest gebruikte methoden voor het opvoeden, onderzoeken en laboratorium.met de dubbele magnetische schakelstructuur, zelf gegenereerde skeletwerkingscirkels, luchtgesteunde steun en rollagers en lineaire begeleiding,Trunnion isolatie geavanceerde moderne technologie en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusvormige trillingen en breedband willekeurige trillingen, te voltooien door de klassieke (halve sinus, trapezium,Saag tandgolf) pols- en schokrespons spectrum testDeze producten worden veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
| Model: ES-3 | |
|---|---|
| Sinusstoot | 300 kgf |
| Willekeurige stuwkracht | 300 kgf |
| Schokdrijfkracht | 600 kgf |
| Frequentiebereik | 2~2500 Hz |
| Voortgezette verplaatsing | 25 mm |
| De gevolgen van verplaatsing | 25 mm |
| Maximale snelheid | 1.8m/s |
| Maximale versnelling | 981 m/s2 |

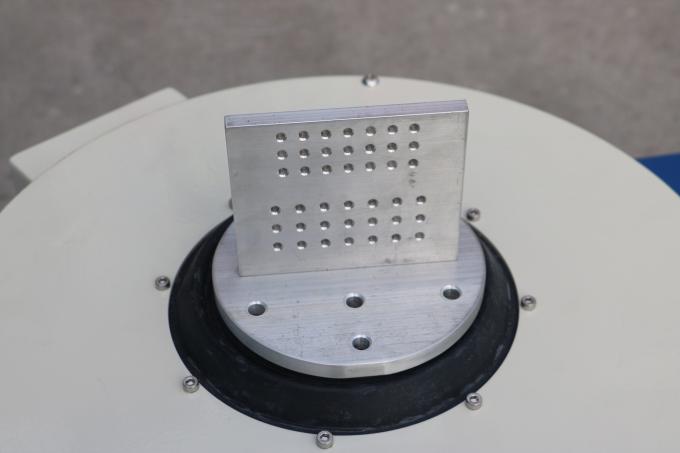

| Bewegende spoeldiameter | Φ150 mm |
| Laat excentrisch moment toe | > 196 N.m. |
| Laadverbindingspunt | 6 piont |
| Equivalente massa van bewegende onderdelen | 3 kg |
| Schroefgrootte van de bureaubladen (standaard) | M8 |
| Schroefopstellingstabel (diameter, omtrek) | 8 op Φ100mm, 8 op Φ200mm. |
| Frequentie van de axiale isolatie | 3 Hz |
| Maximale belasting | 120 kg |
| Magnetische fluxlekken | < 1 mT |
| Afmetingen (zonder verpakking) | 730 mm × 550 mm × 650 mm |
| Vibratietafel Gewicht | 450 kg |
Op maat gemaakte trillingstestmachine met ISTA 3F-test, MIL-STD 202Kenmerken:
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lek laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrische laadcapaciteit.
4Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5. Geavanceerde technologie bewegen rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6- Nieuw kanaalontwerp en verbeteren van het koeleffect.
7. statische stijfheid, dynamische stijfheid van de dragende kleine ballon, het verhogen van de trillingstafel draagcapaciteit, verbeteren van de lage frequentie prestaties.
Samenstelling vanHoogfrequente elektromagnetische trillingstestmachine:

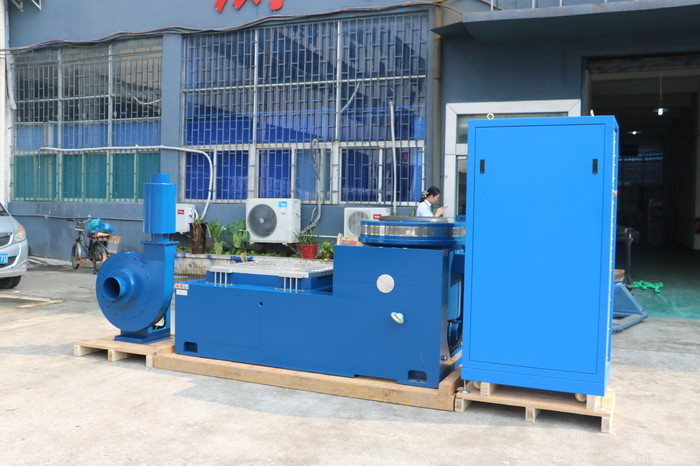

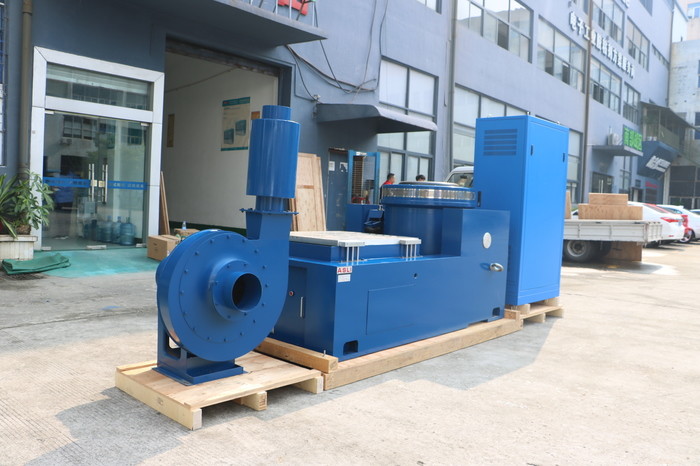

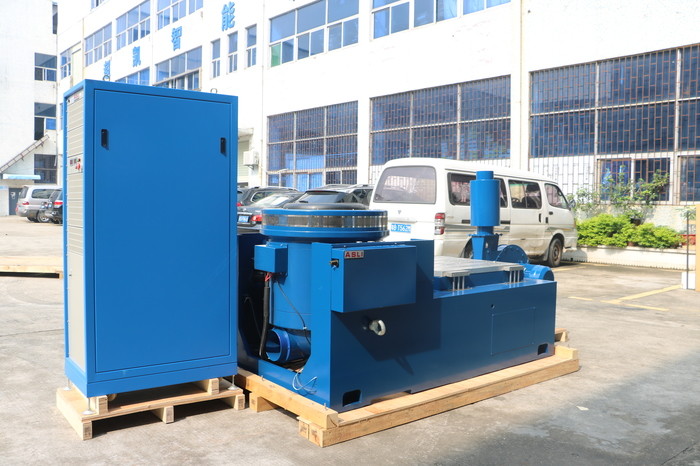

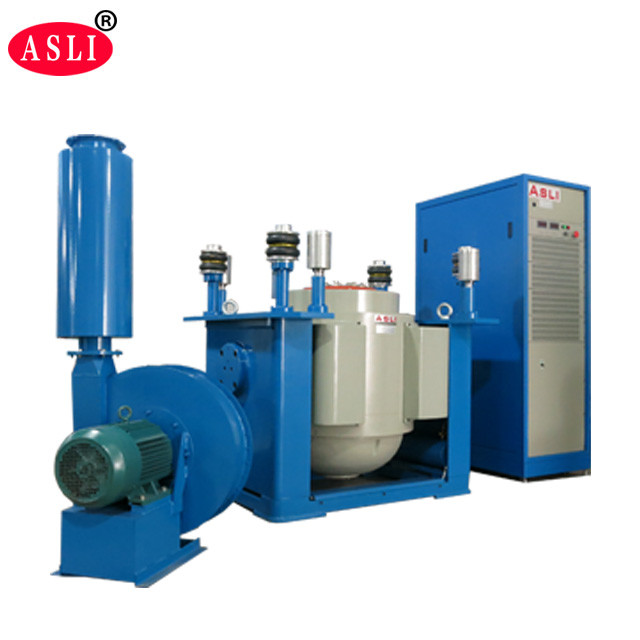

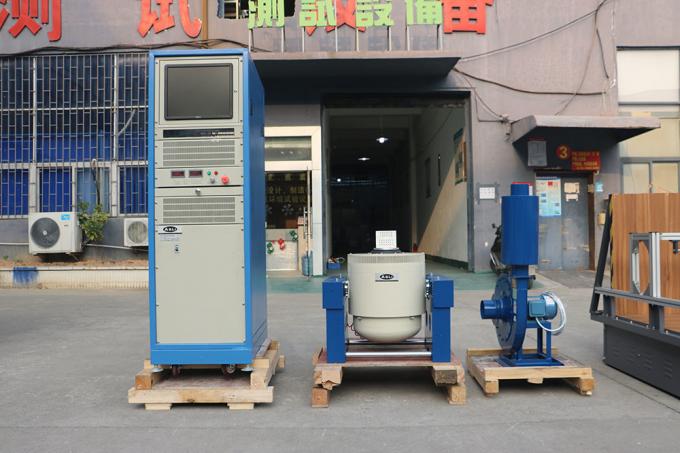

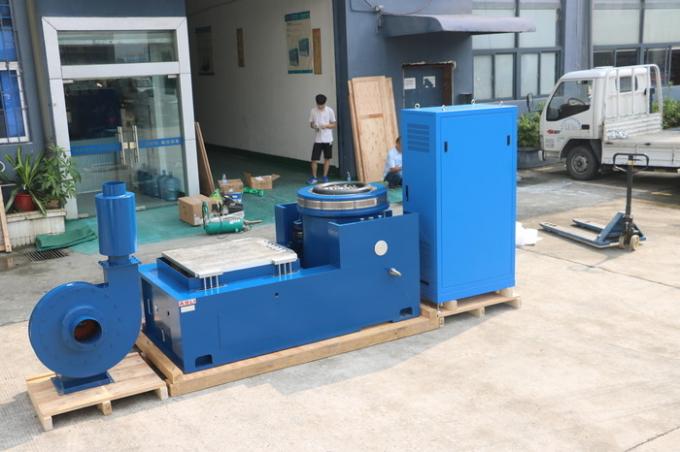

Trillingstestbank, vermogenversterker, koelventilator, glijtafel, verticale expander
Horizontale standkenmerken:
Binnen kleine laadbank om hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
De horizontale bank en de trillingsbank zijn van integraal type, met een perfecte structuur, gemakkelijk te installeren en aan te passen.
Statische drukbaan, V-vormig, hellings- en vervormingsafweerbaar.
Ingebouwde oliepomp, goede structuur en makkelijk te bedienen.
Verticale kenmerken van de uitgebreide bank:
VT verticale uitgestrekte bank en gespecificeerde klemmen, nauwkeurig berekend, uitgebreid ontwerp, om ervoor te zorgen dat de klant de beste prestaties volgens perfecte
