ISO 13355 Eleltrodynamische Hoge Frequentietrilling het Testen Machine voor Elektronika
Product Details
| SINE FORCE: | 6000N | Snelheid: | 1.6m/s |
|---|---|---|---|
| Verplaatsing: | 25 mm | Frequentie: | 3~3500 Hz |
| laden: | 180 kg | Versnelling: | 100 g |
| beugel: | 230 mm | ||
| Markeren |
De Trilling van ISO 13355 het Testen Machine,Eleltrodynamische Hoge Frequentietrilling het Testen Machine,ISO 13355 de Schudbeker van de Hoge Frequentietrilling |
||
Product Description

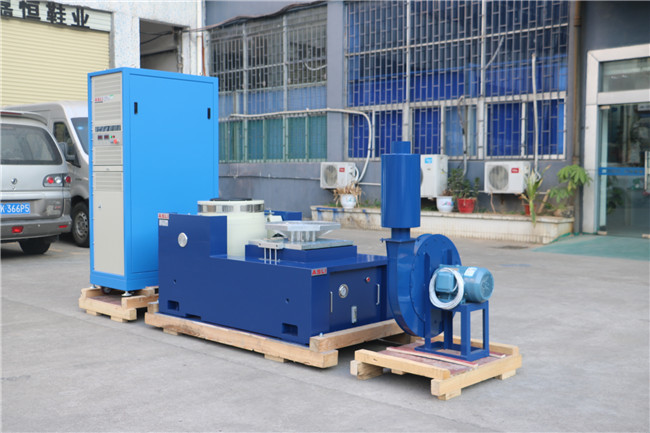

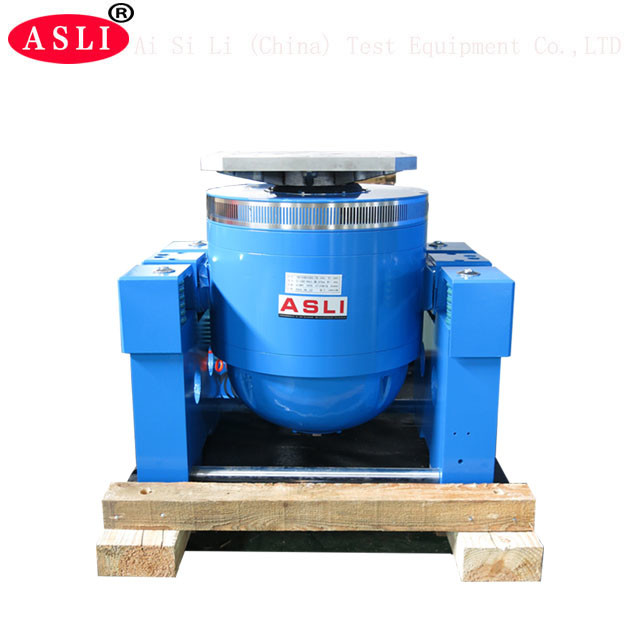

De High Frequency Vibration Shaker gebruikt geavanceerde moderne technologieën, inclusief een dubbele magnetische circuitstructuur, zelf gegenereerde skelet actiekringe, luchtondersteuning,rollagers en lineaire begeleidingHet is geschikt voor het uitvoeren van X, Y en Z drie-assige sinusvormige trillingen tests en breedband willekeurige trillingen tests,evenals klassieke (half-sinus) puls- en schokreactiespectrumonderzoekenDeze apparatuur wordt veel gebruikt in de nationale defensie, wapen, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.
- Nominale kracht: sinuskracht 6000N; willekeurige kracht 6000N; schokkracht 12000N
- Frequentiebereik: 5 Hz tot 3500 Hz; vaste frequentie, heen en weer vegen, sinus, willekeurig, schok
- Frequentiemodus: lineair, logaritmisch, heen en weer vegen, vaste frequentie
- Frequentie van de doorzoeking: 1 tot 32767
- Wijsfrequentietijd: vaste frequentie/eenvoudige 1 ‰ 3600 minuten; wijsfrequentiekorven kunnen worden weergegeven
- Maximale versnelling: 1000 m/s2 (zonder belasting)
- Max. belasting: 180 kg
- Max. verplaatsing: 25 mm p-p (zonder belasting), dubbele piek
- Schokverplaatsing: 25 mm
- Gewicht van de bewegende spoel: 6,5 kg
- Trillingsrichting: verticaal
- Trillingsgolf: sinus, willekeurig, schok
- Diameter van de bewegende spoel: Φ230 mm
- Afmeting van het trillingssysteem (mm): W850 × H750 × D550 mm
- Vibratiesysteem Gewicht: 590 kg
- (1) Trillingsgenerator ¢ 1 set
- (2) Trillingsregelaar 1 set
- (3) Communicatieverbindingskamer 1 set
- (4) DA-6 Versterker van de stroom 1 set
- (5) Excitatievermogen 1 pc
- (7) Bestuurderssoftware 1 set
- (8) Koelsysteem 1 set
- (9) Industriële computer ¥ 1 set
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Goed ontworpen dynamisch cirkel skelet met een hogere fase axiale resonantie frequentie.
- Twee-magnetische circuits met een laag magnetisch fluxlek, compacte en rationele structuur.
- Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie, met een uitstekende excentrische laadcapaciteit.
- Trunnion isolatie fundering gewijd aan het gebruik van hormonen, met handige mobiele installatie.
- Een geavanceerd verplaatsingssysteem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- De statische stijfheid en de dynamische stijfheid van de dragende kleine ballon verhogen de draagcapaciteit van de trillingstafel en verbeteren de prestaties bij lage frequentie.
Product Highlights
ISO 13355 elektrodynamische trillingstester: 6000N sinuskracht, 3-3500Hz, 25 mm verplaatsing, 180 kg belasting, 100 g versnelling. Dubbel magnetisch circuit, luchtvering, X/Y/Z-as testen. Ideaal voor elektronica, ruimtevaart, defensie. Aangepaste opties beschikbaar.
