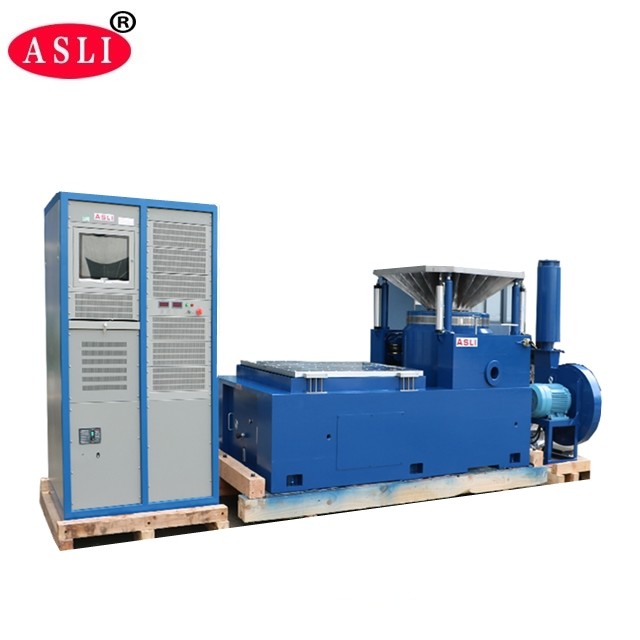

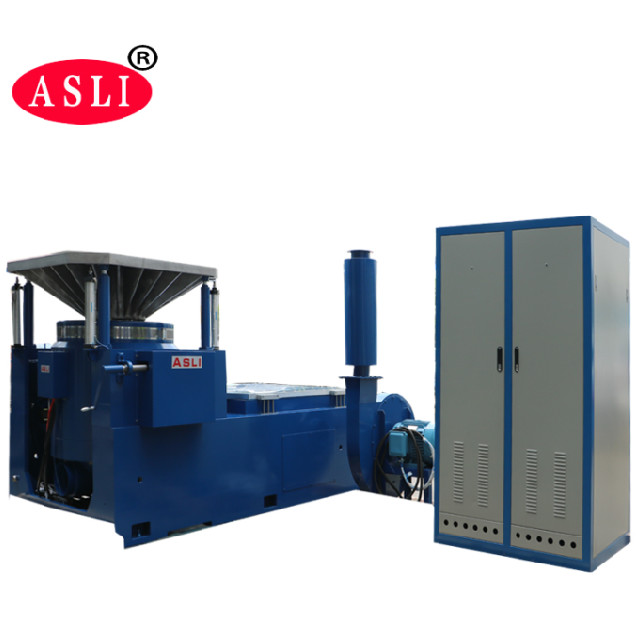

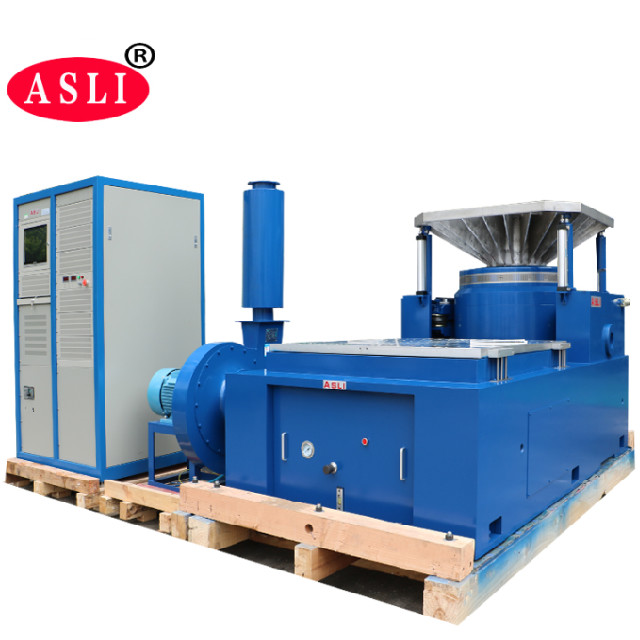

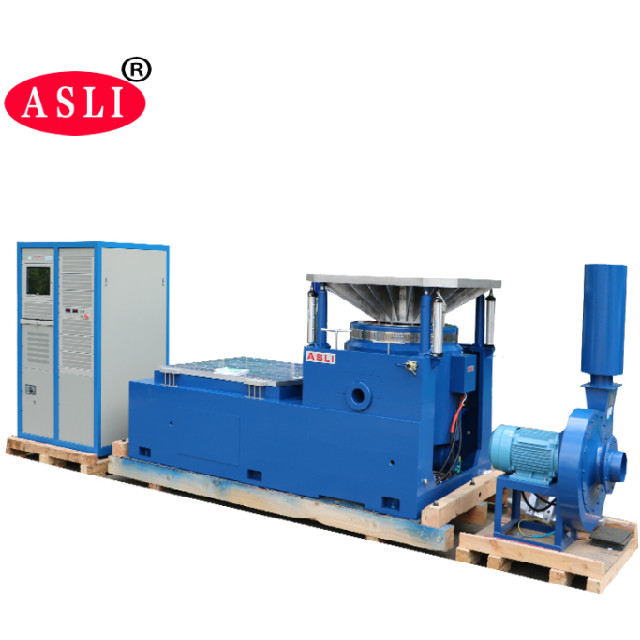

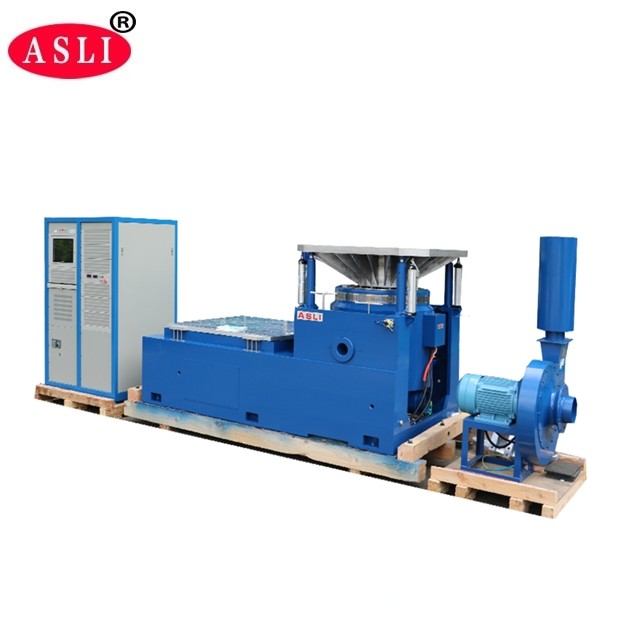

Mil-STD 202 Hoge Frequentie Eleltrodynamische Schudbeker
Product Details
| SINE FORCE: | 3000N | Snelheid: | 1.6m/s |
|---|---|---|---|
| Trillingsrichting: | Verticaal | Versnelling: | 100 g |
| Frequentie: | 3~3500 Hz | Vermogen: | 380v 3-fase |
| Verplaatsing: | 25 mm | ||
| Markeren |
Hoge Frequentie Eleltrodynamische Schudbeker,Mil-STD 202 Eleltrodynamische Schudbeker,Eleltrodynamisch Trilling het Testen Materiaal |
||
Product Description
Wij zijn een fabrikant van producten uit de serie Elektrodynamische Hoogfrequente Vibratietester / Hoogfrequente Vibratievermoeidheidstester. Onze apparatuur maakt gebruik van geavanceerde moderne technologieën, waaronder een dubbel magnetisch circuit, zelfgenererende skeletactiecirkels, luchtsteun, rollagers en lineaire geleiding, en cardanaansluiting isolatie.
Deze systemen kunnen X-, Y-, Z-drie-assige sinusvormige vibratietests en breedbandige willekeurige vibratietests voltooien, evenals klassieke pulstests (halve sinus, trapezium, zaagtandgolf) en schokrespons spectrumtests. De producten worden veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten industrieën.
- Goed ontworpen dynamische cirkelskelet, met een hogere axiale resonantiefrequentie.
- Twee-magnetisch circuit ontwerp met lage magnetische fluxlekkage, compacte en rationele structuur.
- Rockerstang rollagers met rechte en georiënteerde composietlichaam stijfheid oriëntatie, die een uitstekende excentrieke belastingscapaciteit bieden.
- Cardanaansluiting isolatie fundering speciaal voor hormoongebruik, met handige mobiele installatie.
- Geavanceerd technologie mobiel rond systeem zorgt voor hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koelingseffect.
- Statische stijfheid en dynamische stijfheid van het kleine ballonlager verhogen de capaciteit van de vibratietafel en verbeteren de laagfrequente prestaties.
| Model | Nominale Sinuskracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Versnelling (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p) mm | Max. Belasting (Kg) | Bewegende Spoel (Kg) | Afmeting Bewegende Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Binnen een kleine laadbank worden hogere versnelling en werkfrequentie gerealiseerd, wat de laadcapaciteit en prestaties van de gehele machinebank verbetert.
- Horizontale bank en vibratiebank zijn een integraal type met een perfecte structuur, wat handig is voor installatie en afstelling.
- Statische drukluchtbaan, V-vorm, met capaciteit voor hellingsbestendigheid en bias-belastingsbestendigheid.
- Ingebouwde oliepomp met goede structuur en eenvoudige bediening.
| Model | Bankafmetingen (mm) | Frequentiebereik (Hz) | Gewicht van bewegende delen (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
VT verticale uitgebreide bank en gespecificeerde klemmen zijn nauwkeurig berekend en zorgvuldig ontworpen om ervoor te zorgen dat de klant de beste prestaties verkrijgt volgens een perfecte structuur, hoogwaardig materiaal en vakmanschap.
| Model | Gewicht (kg) | Max. Frequentie (Hz) | Bankafmetingen |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Ronde Bank) | 220 | 350 | Ø1200 |
