Materiaal van de de Trillingstest van JESD 22-B103B het Verticale Eleltrodynamische
Product Details
| schokkracht: | 1200N | Trillingsrichting: | veritical horizontale trillingstest |
|---|---|---|---|
| Standaard: | ISTA-norm | Toepassing: | Verpakking |
| Verplaatsing: | 25 mm | Versnelling: | 100 g |
| Markeren |
Het Materiaal van de de Trillingstest van JESD 22-B103B,Het verticale Eleltrodynamische Materiaal van de Trillingstest,JESD 22-B103B Eleltrodynamische Trillingsschudbeker |
||
Product Description

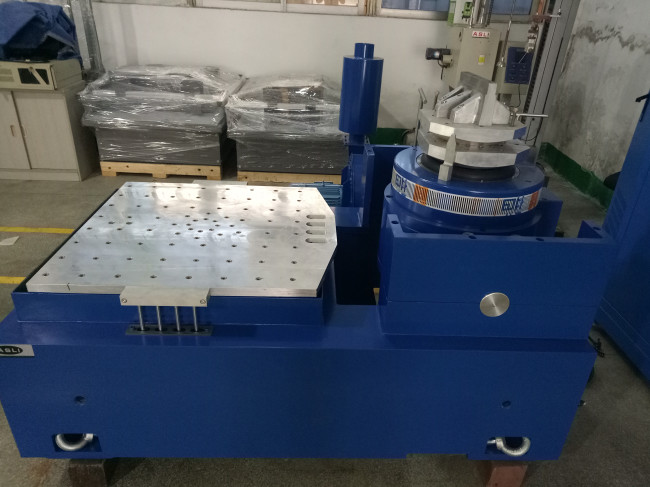

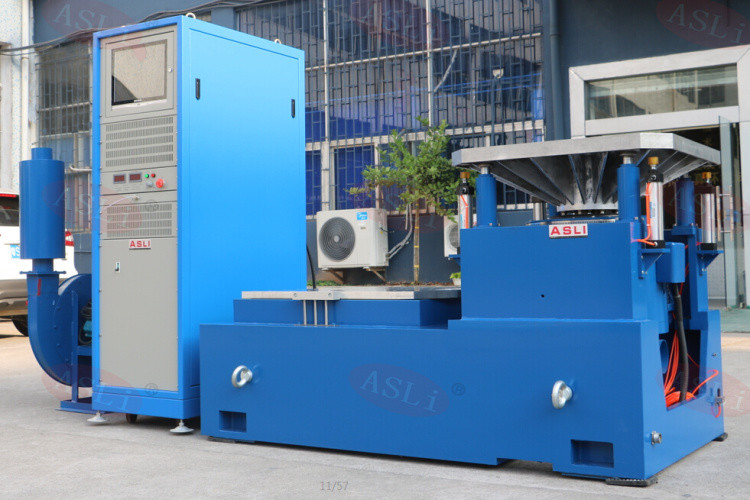

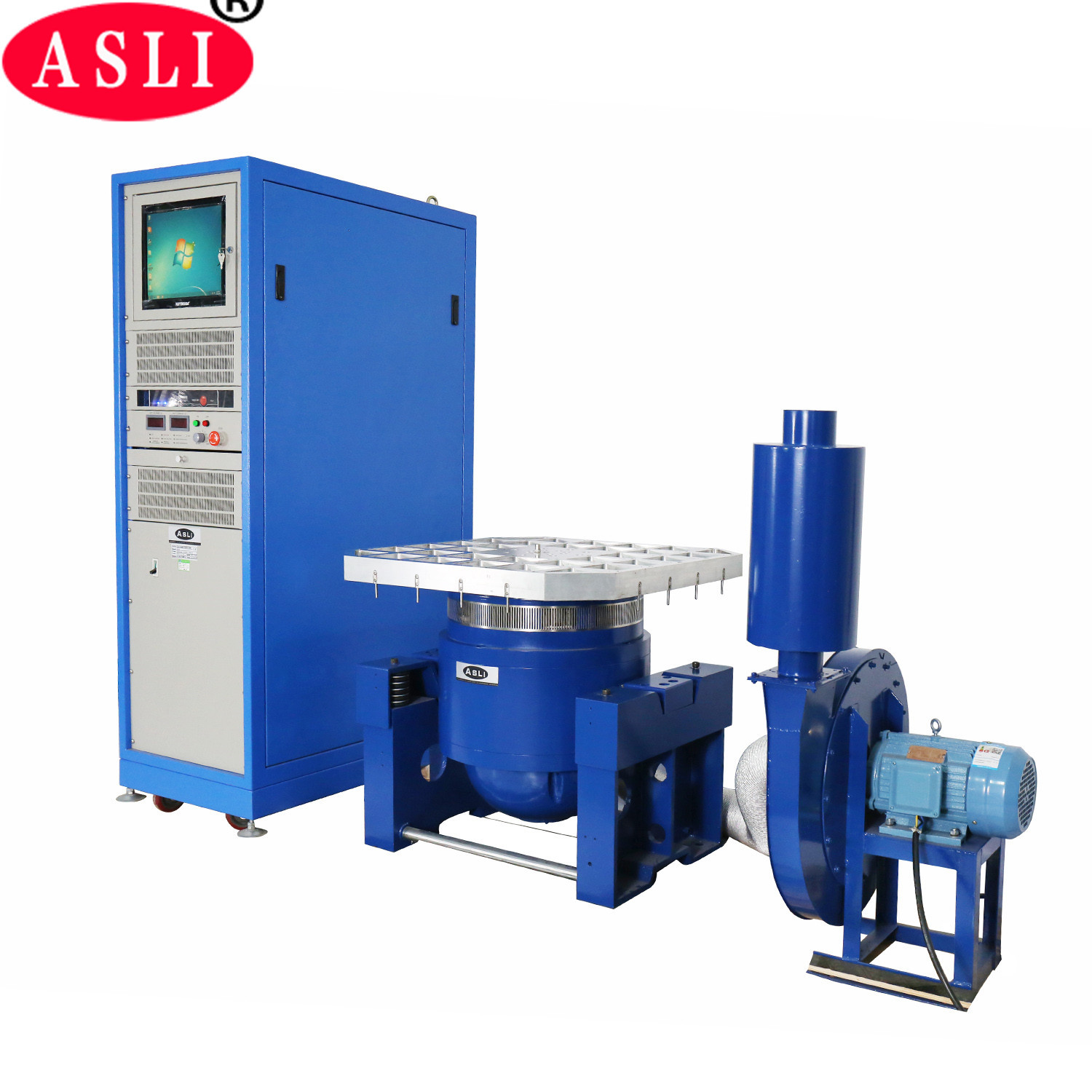

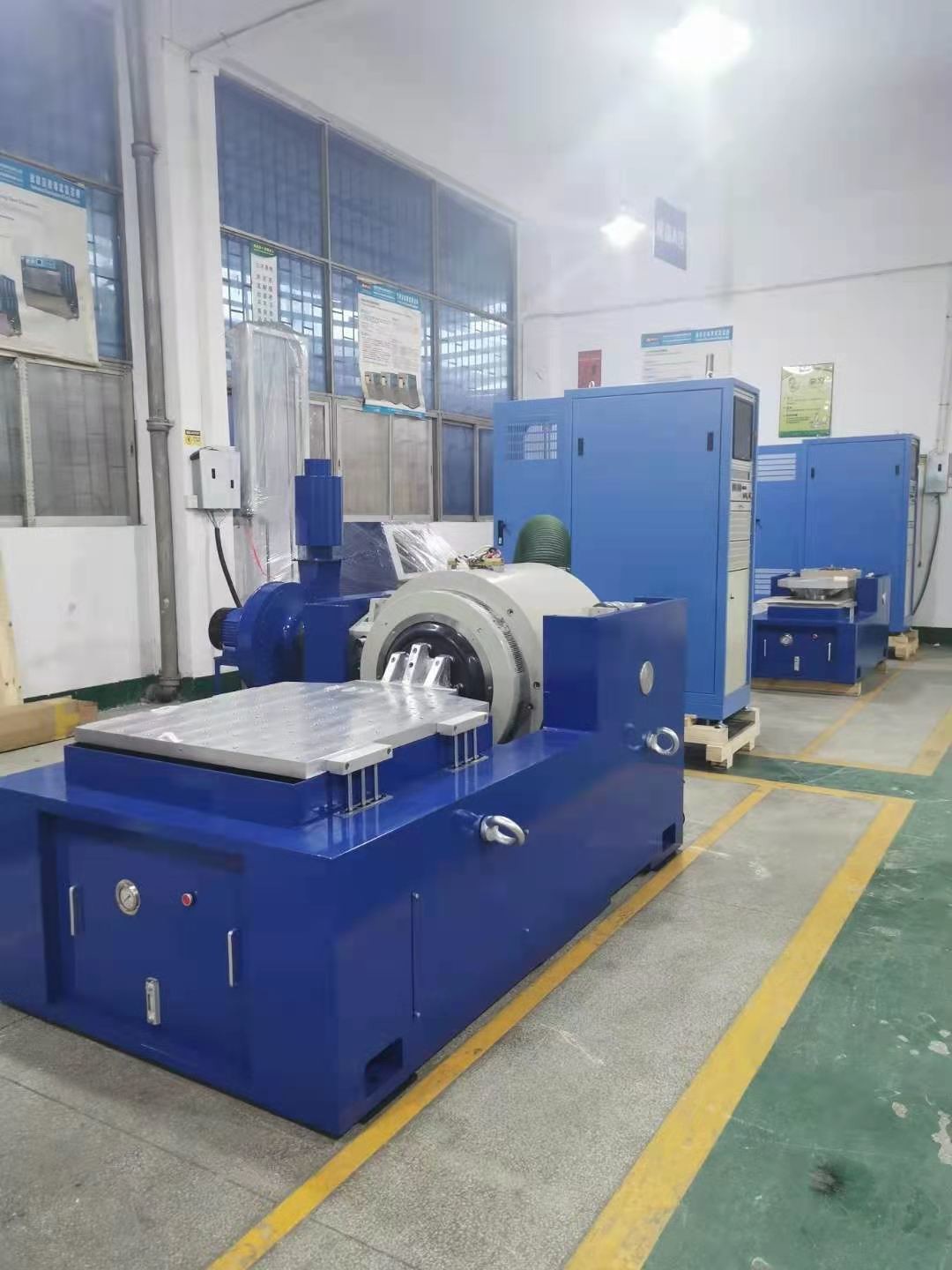

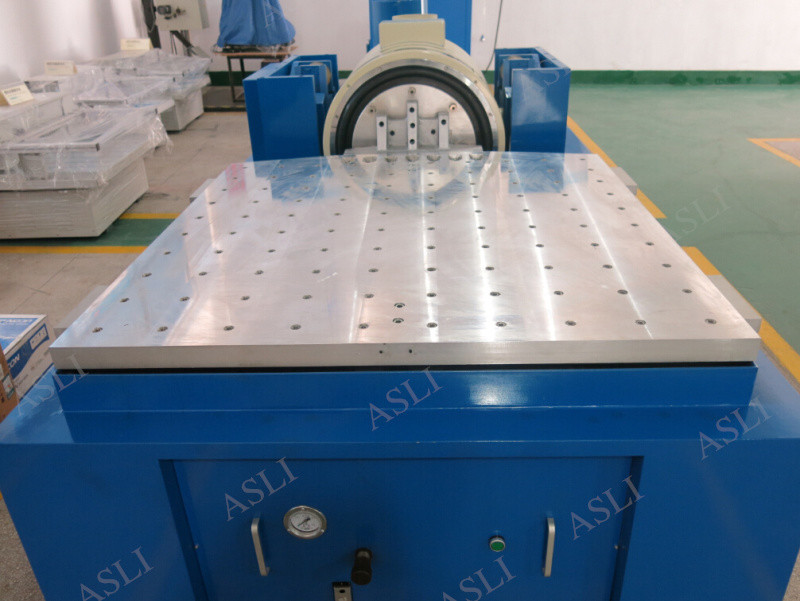

Dit verticale trillingstestsysteem is speciaal ontworpen om te voldoen aan de JESD 22-B103B-norm voor elektronische componenten.betrouwbare simulatie van trillingsomstandigheden om de structurele integriteit en prestaties van batterijen te evalueren, batterijpakketten en elektronische assemblages onder dynamische spanning.
- GB/T 31486-2015 Electrical performance requirements and test methods for traction battery of electric vehicle [Verdragen inzake elektrische prestaties en testmethoden voor tractiebatterijen van elektrische voertuigen]
- UL 1642:2012 Standard voor lithiumbatterijen
- UL 2054:2012 ¢ Batterijen voor huishoudelijk gebruik en commercieel gebruik
- UN38.3 (2012) ¢ Deel 3: Voorstel voor vervoer van gevaarlijke goederen ¢ test- en standaardhandleiding
- IEC 62133-2:2017 ¢ Veiligheidsvoorschriften voor draagbare, afgesloten secundaire cellen en van deze cellen vervaardigde batterijen voor gebruik in draagbare toepassingen ¢ Deel 2: Lithiumsystemen
- IEC 62281:2004 Veiligheidsvereisten bij het vervoer van lithiumbatterijen en batterijen
- IEC 60086:2007 Galvanische cellen deel 4: veiligheidseisen voor lithium-ionbatterijen
Het trillingstestsysteem is ontworpen volgens de standaardvoorschriften voor de batterijproeven: onder gecontroleerde omstandigheden wordt de batterij of het batterijpakket stevig aan de trillingstabel bevestigd.Het systeem past dan de voorgeschreven frequentie toe.Tijdens de test mag het batterijmonster niet lekken, spanning verliezen, beschadigen, ontbranden of ontploffen.
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
Naast trillingstestbanken omvat ons productportfolio ook:
- Temperatuur/vochtigheidstestreeks:Temperatuurvochtigheidstestkamer, instabiliteitskamer, thermische schoktestkamer, UV-testkamer voor temperatuurvochtigheid, temperatuurkamer voor rampfrequentie.
- Verouderingstestreeks:Hoogtemperatuuroven, vacuümdrogoven, testkamer voor veroudering door luchtventilatie, testkamer voor veroudering door stoom, ozontestkamer, verbrandingstestapparatuur.
- Weersimulatie-testreeks:Regenspray-testkamer, stoftestkamer, xenoonlampverouderingstestkamer, UV-testkamer.
- Mechanische testreeks:Vibratie-testmachine, Drop-testmachine, Bump-testmachine, Acceleration mechanical shock tester, en meer.
Product Highlights
JESD 22-B103B verticale elektrodynamische trillingstester: 1200N schokkracht, 25 mm verplaatsing, 100 g versnelling, ISTA-conform. Ideaal voor het verpakken en testen van batterijen. Duurzaam, efficiënt en met aangepaste opties beschikbaar.
