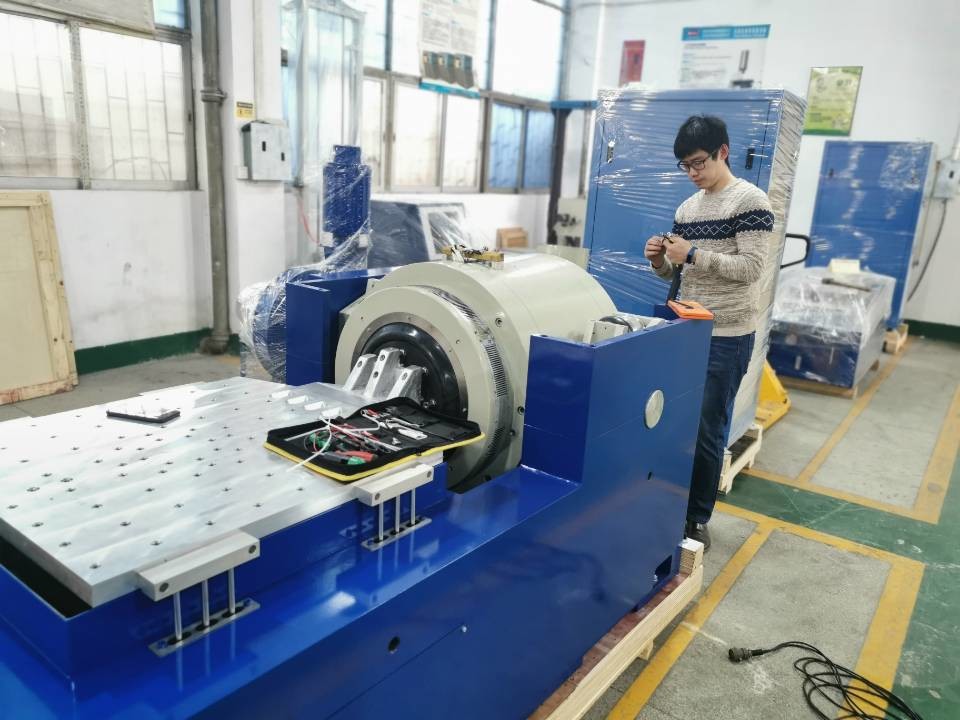

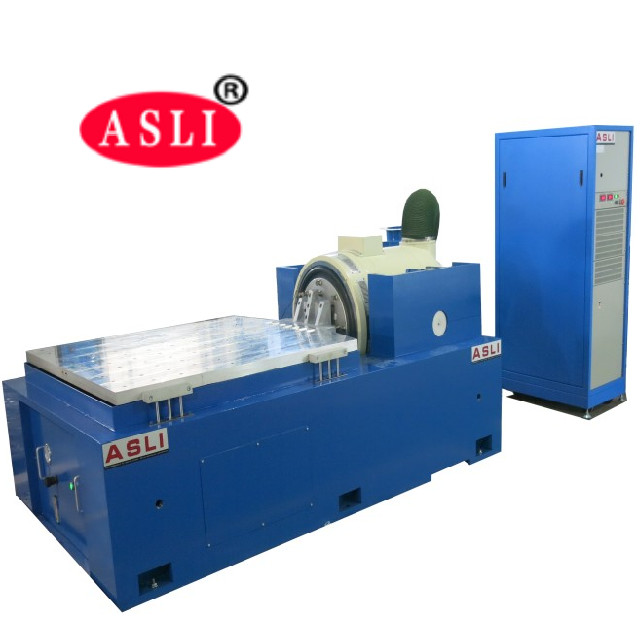

MIL STD 810G AC380V Triltafel voor producten van militaire kwaliteit
Product Details
| trillingskracht: | 20KN | trilling richting: | Geen waterkristallen |
|---|---|---|---|
| Sollicitatie: | Automobiel | Gebruik: | de test van de hoge frequentietrilling |
| Teststandaard: | <90 RH (niet-condenserend) | Stroom: | AC380V |
| Markeren |
Trilling Shaker Table AC380V,AC380V de Testmateriaal van de trillingslijst,De Trilling Shaker Table van mil STD 810G |
||
Product Description

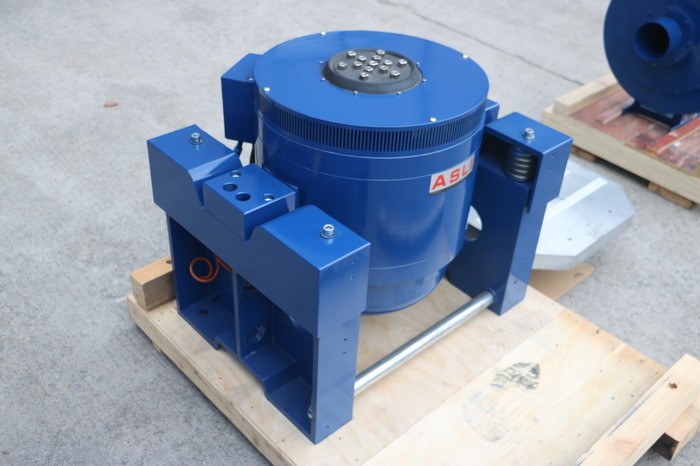

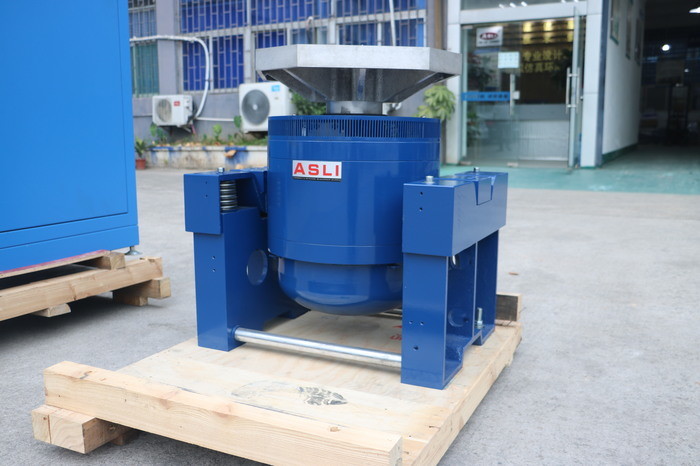

De hoogfrequente triltestmachine wordt voornamelijk gebruikt voor producttrillingen en schokomgevingstests, omgevingsstressscreening en betrouwbaarheidstests. Het voldoet aan kritieke testbehoeften in de lucht- en ruimtevaart, communicatie, elektronica, elektrische apparaten, huishoudelijke apparaten en andere industrieën. Dit testplatform voldoet aan een breed scala aan specificaties, waaronder IEC, MIL-STD, JIS, ASTM en andere.
| Model | Nominale Sinuskracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Acceleratie (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p) mm | Max. Belasting (Kg) | Bewegende Spoel (Kg) | Afmeting Bewegende Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Flexibel ophangsysteem en rechte geleiding bieden een sterk draagvermogen, uitstekende geleidingsprestaties en hoge stabiliteit.
- Centrale airbag biedt hoge statische stijfheid, lage dynamische stijfheid, sterk draagvermogen en uitstekende dynamische prestaties.
- Snelle zelfdiagnostiek en kettingbeveiliging zorgen voor hoge veiligheid en betrouwbaarheid.
- Airbagisolatie en dempingsapparaat elimineren de noodzaak van een speciale fundering, reproduceren perfect trillingsgolven en verminderen trillingsoverdracht.
- Verkrijgbaar met verschillende horizontale en verticale expansieplatforms.
- Compatibel met alle soorten trillingscontrollers voor eenvoudige bediening.
- Kleine laadbrug maakt hogere acceleratie en werkfrequentie mogelijk, waardoor het laadvermogen en de algehele prestaties van de machinebank worden verbeterd.

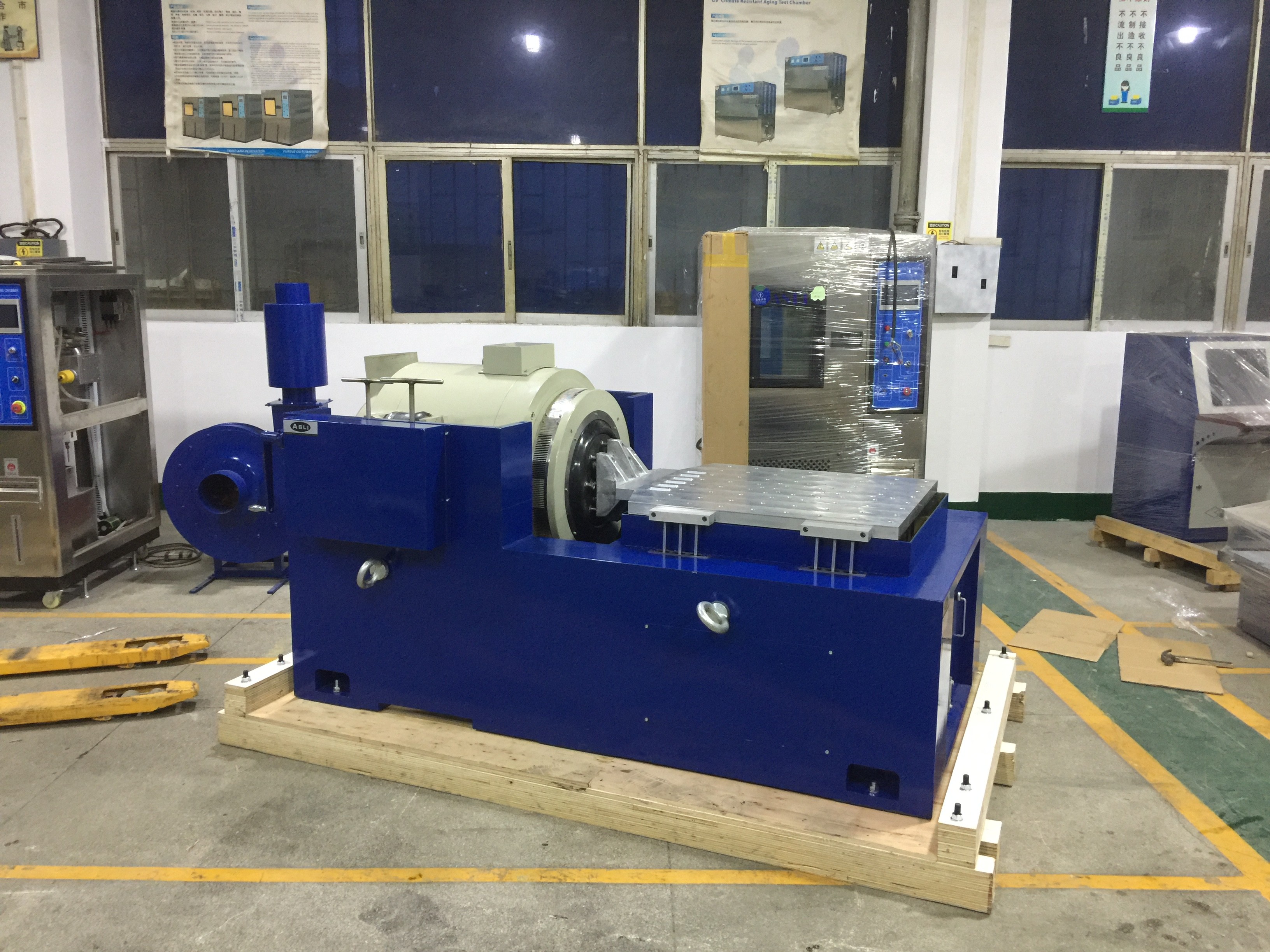

- Horizontale bank en trilbank zijn een integrale eenheid met een robuuste structuur, handig te installeren en af te stellen.
- Statische drukbaan met V-vormig ontwerp biedt weerstand tegen hellingen en scheve belastingen.
- Ingebouwde oliepomp biedt een goed gestructureerd ontwerp en eenvoudige bediening.
| Model | Afmetingen Bank (mm) | Frequentiebereik (Hz) | Gewicht Bewegende Delen (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
Product Highlights
MIL STD 810G AC380V triltafel voor producten van legerkwaliteit. 20KN kracht, horizontale trillingen, hoogfrequente testen. Flexibele vering, airbagdemping, geen speciale fundering nodig. Ideaal voor auto's, ruimtevaart, elektronica. Voldoet aan de specificaties van IEC, MIL-STD, JIS en ASTM.
