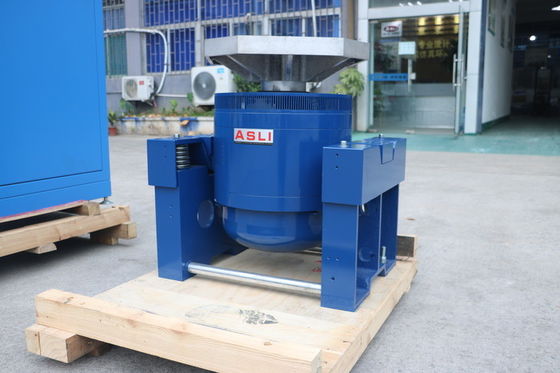

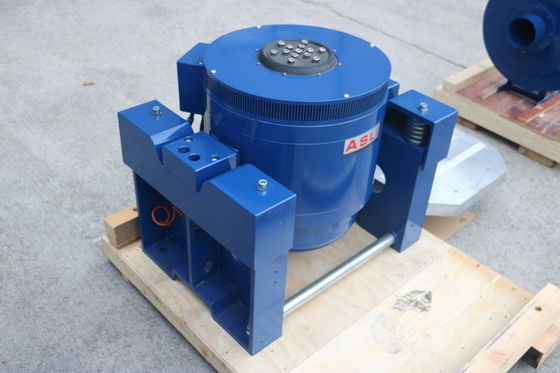

MIL STD 810G AC380V Triltafel voor producten van militaire kwaliteit
Product Details
| trillingskracht: | 20KN | trilling richting: | Geen waterkristallen |
|---|---|---|---|
| Sollicitatie: | Automobiel | Gebruik: | de test van de hoge frequentietrilling |
| Teststandaard: | <90 RH (niet-condenserend) | Stroom: | AC380V |
| Markeren |
Trilling Shaker Table AC380V,AC380V de Testmateriaal van de trillingslijst,De Trilling Shaker Table van mil STD 810G |
||
Product Description
MIL STD 810G AC380V Triltafel voor producten van militaire kwaliteit
De hoogfrequente triltafel wordt voornamelijk gebruikt voor producttrillingen en schokomgevingstests, milieustressscreeningstests, betrouwbaarheidstests. Tests kunnen nodig zijn voor lucht- en ruimtevaart, communicatie, elektronica, elektrische apparaten, huishoudelijke apparaten en andere productgebieden.Het is een testplatform dat voldoet aan allerlei testspecificaties en kan specificaties uitvoeren, waaronder IEC, MIL-STD, JIS, ASTM en andere specificaties.
51 mm p-p Triltafel Testapparatuur Parameter:
| Model |
Nominale sinus Kracht (N) |
Nominale willekeurige Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s2) | Nominale snelheid (m/s) |
Nominale verplaatsing (p-p) mm |
Max. Belasting (Kg) | bewegende spoel (Kg) |
Afmeting van Bewegende spoel (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Productkenmerken
* Flexibel ophangsysteem en rechte geleiding, sterk draagvermogen, goede geleidingsprestaties en hoge stabiliteit.
* De statische stijfheid van de centrale airbag is groot, de dynamische stijfheid is klein, het draagvermogen is sterk en de dynamische prestaties zijn uitstekend.
* Snelle zelfdiagnose en kettingbescherming, hoge veiligheid en betrouwbaarheid;
* Het airbag-isolerende en dempende apparaat zorgt ervoor dat de vibrator geen speciale fundering nodig heeft, reproduceert perfect de trillingsgolf en vermindert de trillingsoverdracht.
* Biedt verschillende horizontale en verticale uitbreidingsplatforms;
* Kan worden gebruikt met allerlei trillingscontrollers en de bediening is eenvoudig.

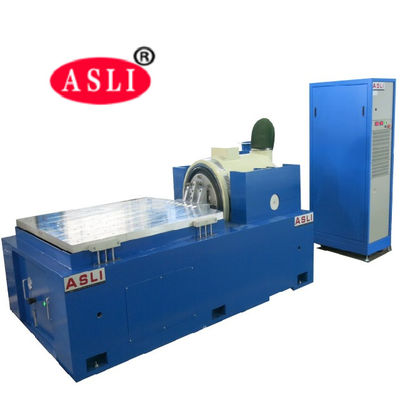

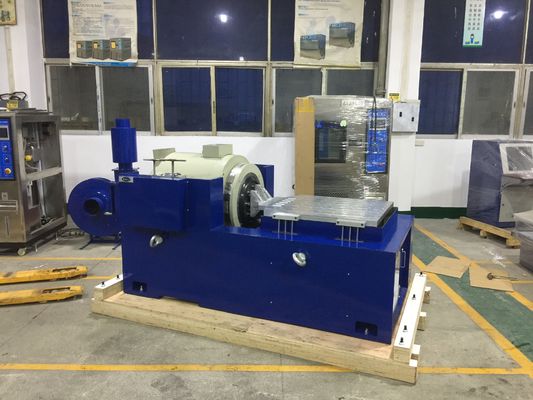

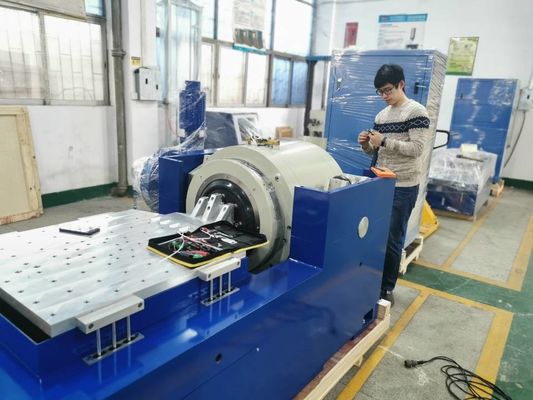

Kenmerken horizontale standaard:
Binnen een kleine laadbrug hogere versnelling en werkfrequentie realiseren, om het laadvermogen en de prestaties van de gehele machinebrug te verbeteren.
Horizontale brug en trilbrug zijn integraal, met perfecte structuur, handig te installeren en af te stellen.
Statische drukbaan, V-vorm, met capaciteit voor hellingsbestendigheid en bias-belastingbestendigheid.
Ingebouwde oliepomp, goede structuur en eenvoudige bediening.
| Model | Afmetingen brug (mm) | Frequentiebereik (Hz) | Gewicht van bewegende delen (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
Hoogfrequente horizontale triltafel testapparatuur voor automotive testen
