180kg van de het Vervoertrilling van de ladings6000n Simulatie de Testlijst voor Pakket
Product Details
| sinus kracht: | Vormkernpennen | Snelheid: | Klantverzoek |
|---|---|---|---|
| Verplaatsing: | 25 mm | Frequentie: | Standaard exportverpakking |
| laden: | 180 kg | versnelling: | 100G |
| anker: | ECG-1210 | ||
| Markeren |
180kg de Testlijst van de ladingstrilling,6000N de Lijst van de trillingstest,6000N trilling Shaker Table |
||
Product Description

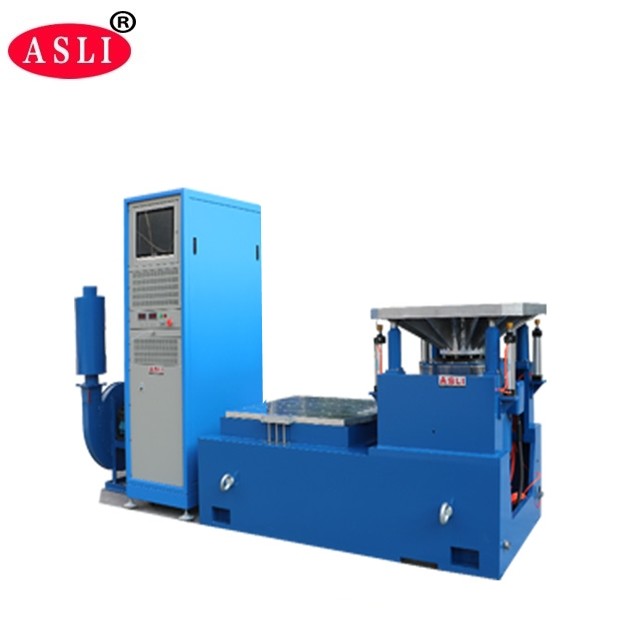

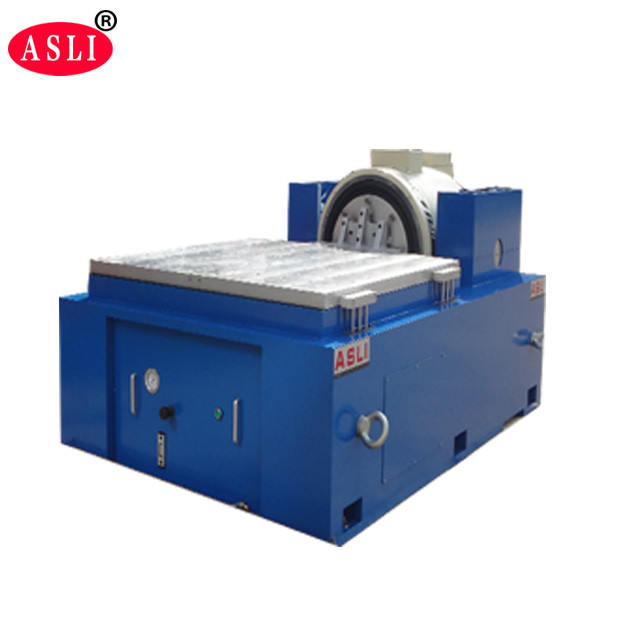

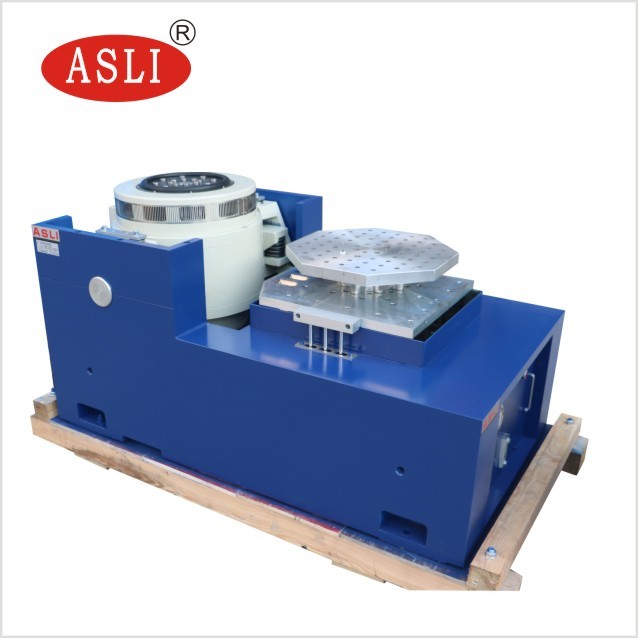

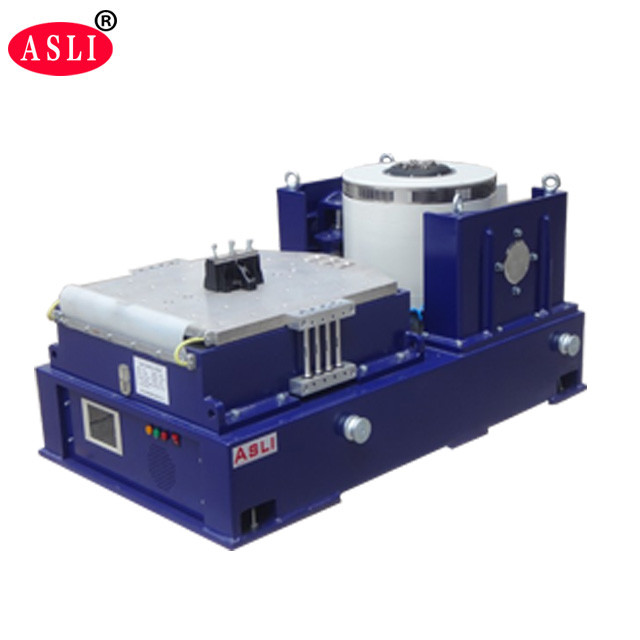

De180 kg Belasting 6000N Simulatie Transport Trillingen Testtafelis een hoogfrequente trillingsshaker die is ontworpen voor nauwkeurige simulatie van de trillingsomstandigheden bij transport en in bedrijf.Het maakt gebruik van geavanceerde moderne technologieën, waaronder een dubbelmagnetische circuitstructuur.Het systeem is geschikt voor het voltooien van X, Y,drieassige sinusvormige trillingen en, breedband willekeurige trillingsonderzoeken en klassieke (half-sinus) puls- en schokreactiespectrumonderzoeken.
Het wordt veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.
- Nominale kracht:Sinuskracht 6000N; willekeurige kracht 6000N; schokkracht 12000N
- Frequentiebereik:5 Hz tot 3500 Hz
- De frequentiemodus van de sweep:Lineair, logaritmisch, heen en weer vegen, vaste frequentie
- Frequentie van het schuiven:1 tot en met 32767
- Frequentietijd:Vaste frequentie / enkelvoudige 1·3600 minuten; sweepfrequentiecurves kunnen worden weergegeven
- Max. versnelling:1000 m/s2 (zonder belasting)
- Max.180 kg
- Max. verplaatsing:25 mm p-p (zonder belasting), dubbele piek
- Verplaatsing bij inslag:25 mm
- Gewicht van de bewegende spoel:6.5 kg
- Vibratierichting:Verticaal
- Vibratiegolf:Sineus, willekeurig, schok
- Diameter van de bewegende spoel:Φ230 mm
- Dimensie van het trillingssysteem:W850 × H750 × D550 mm
- Gewicht van het trillingssysteem:590 kg

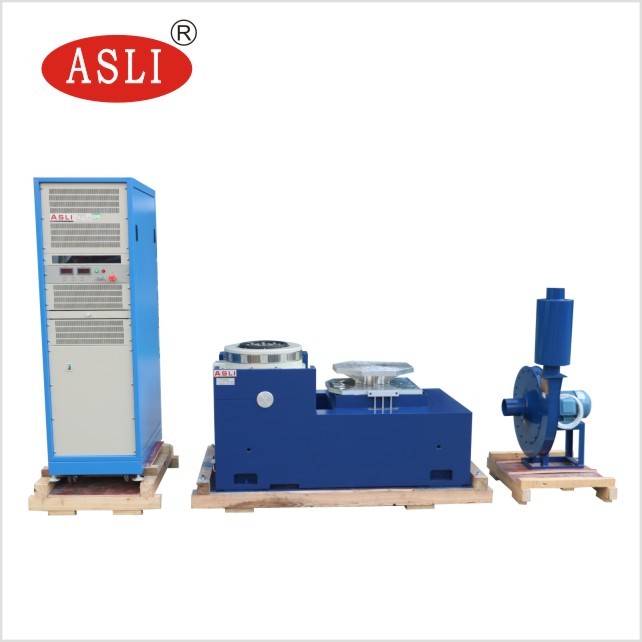

- Trillingsgenerator 1 set
- Vibratieregelaar 1 set
- Communicatieverbindingskamer 1 set
- DA-6 Versterker van de stroom 1 set
- Excitatievermogen 1 pc
- Bestuurderssoftware 1 set
- Koelsysteem 1 set
- Industriële computer 1 set
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. laadvermogen (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Model ES-6 is de configuratie die overeenkomt met de hierboven beschreven specificatie voor de belasting van 180 kg / 6000 N.
- Goed ontworpen dynamisch cirkel skelet, leverend een hogere fase axiale resonantie frequentie.
- Twee-magnetische circuits met een laag magnetisch fluxlek, compacte en rationele structuur.
- Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie, die een sterke excentrische laadcapaciteit.
- Trunnion isolatie fundering voor trillingsisolatie, met handige mobiele installatie.
- De geavanceerde technologie van het bewegende systeem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- Statische en dynamische stijfheid van het lager met een klein ballonneffect, waardoor de draagcapaciteit van de trillingstafel toeneemt en de prestaties bij lage frequenties worden verbeterd.
