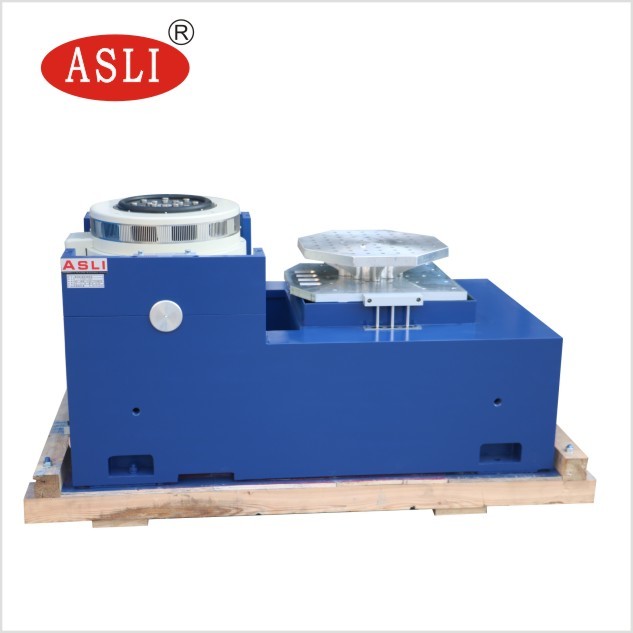

Proefsysteem van de laboratorium10000n het Eleltrodynamische Trilling met 270kg-Lading

Brand Name: ASLI
Model Number: S-10
Place of Origin: China
Certification: CE
Minimum Order Quantity: 1
Price: USD 20000~50000
Supply Ability: 30 reeks per maand
Delivery Time: 30-35 het werkdagen na storting
Payment Terms: T/T
Standard Packaging: Geval van het de uitvoer het standaardtriplex

Product Details


sinus kracht: legering behuizing Snelheid: NOKIA FWFA 473040A
Verplaatsing: 1 LED, meerkleurig instelbaar Frequentie: Vloeistofstroomschakelaars
laden: 270 kg versnelling: 100G
anker: 240 mm
Markeren

10000N eleltrodynamisch Trillingsproefsysteem

,

270kg Proefsysteem van de ladings het Eleltrodynamische Trilling

,

10000N eleltrodynamische Trillingsschudbeker

Product Description

Product Overview

Het Laboratorium 10000N Elektrodynamisch Trillingsmeetsysteem is een hoogwaardige, drievoudige trillingsoplossing ontworpen voor rigoureuze laboratorium- en industriële toepassingen. Met een maximale belastingscapaciteit van 270 kg levert dit systeem nauwkeurige en betrouwbare metingen in sinus-, willekeurige en schoktrillingsmodi.

Toepassing

De Hoogfrequente Trillingsshaker maakt gebruik van geavanceerde moderne technologieën, waaronder een dubbele magnetische circuitstructuur, zelfgenererende skeletactiecirkels, luchtsteun, rollagers en lineaire geleiding, en trunnionisolatie. Het is in staat om X-, Y- en Z-drievoudige sinusvormige trillingstests, breedbandige willekeurige trillingstests, klassieke (halve sinus) pulstests en schokrespons spectrumtests te voltooien.

Dit systeem wordt veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten industrieën.

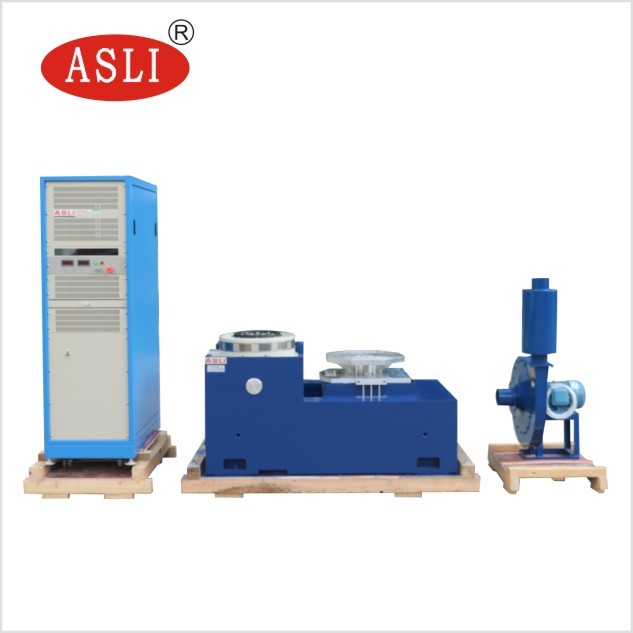

Laboratory electrodynamic vibration test system with shaker, power amplifier, and control console
Belangrijkste Specificaties
  • Nominale Kracht: Sinuskraft 10000N; Willekeurige kracht 10000N; Schokkracht 20000N
  • Frequentiebereik: 3Hz tot 3000Hz — ondersteunt vaste frequentie, heen-en-weer sweep, sinus, willekeurig en schokmodi
  • Sweep-frequentiemodus: Lineair, logaritmisch, heen-en-weer sweep, vaste frequentie
  • Sweep-frequentietijden: 1 tot 32767
  • Sweep-frequentietijd: Vaste frequentie / enkele 1–3600 minuten; sweep-frequentiecurves kunnen worden weergegeven
  • Max. Versnelling: 1000 m/s² (ongeladen)
  • Max. Snelheid: 1,8 m/s
  • Max. Verplaatsing: 51 mm p-p (ongeladen), dubbele piek
  • Impact Verplaatsing: 51 mm
  • Gewicht van de bewegende spoel: 14 kg
  • Trillingsgolf: Sinus, willekeurig, schok
  • Diameter van de bewegende spoel: φ240 mm
  • Afmetingen trillingssysteem: B1060 × H750 × D845 mm
  • Gewicht trillingssysteem: 960 kg
  • Inbegrepen accessoires: 600 mm × 600 mm verticale expander en 600 mm × 600 mm horizontale slip tafel
Technische Parameters
ModelNominale Sinuskraft (N)Nominale Willekeurige Kracht (N)Frequentiebereik (Hz)Nominale Versnelling (m/s²)Nominale Snelheid (m/s)Nominale Verplaatsing (p-p) mmMax. Belasting (kg)Bewegende Spoel (kg)Afmetingen Bewegende Spoel (mm)
ES-6600060003–350010001,6251806,5φ230
ES-6a600060003–350010001,65125012φ230
ES-1010000100003–300010001,85127014φ240
ES-2020000200003–300010001,85130030φ320
ES-3030000300003–280010001,85145040φ450
ES-4040000400003–280010001,85150050φ450
ES-5050000500003–270010001,85175050φ450
ES-6060000600003–270010001,85175060φ450
ES-1001000001000003–250010001,851100090φ450

De gemarkeerde rij (ES-10) geeft de configuratie aan die wordt beschreven in deze productvermelding.

Systeemcomponenten
  1. Trillingsgenerator — 1 set
  2. Trillingscontroller — 1 set
  3. Communicatieverbindingskamer — 1 set
  4. DA-10 Eindversterker — 1 set
  5. Excitatievermogen — 1 stuk
  6. Stuurprogramma — 1 set
  7. Koelsysteem — 1 set
  8. Industriële Computer — 1 set
  9. Kleurprinter — 1 set (Optioneel)
  10. Versnellingssensor (inclusief uitvoerlijn) — 1 stuk
  11. Trillingsfixture — 1 set (Optioneel, afhankelijk van het testmonster)
Digitale Trillingscontroller

De trillingscontroller is het nieuwste ontwerp van ons bedrijf, met een internationale geavanceerde gedistribueerde systeemarchitectuur. De kern is de nieuwste TMS320-serie 32-bits floating-point high-speed processor van TI. Testrapporten worden automatisch gegenereerd in Word-formaat. Tijdens of na het testen kan het rapport worden bewerkt en vervolgens automatisch of handmatig worden gegenereerd.

Digital vibration controller interface showing test configuration and real-time dataVibration controller software displaying frequency response and control parametersVibration test report generated in Word format with graphs and data tablesClose-up view of the electrodynamic shaker moving coil and trunnion assembly
Belangrijkste Ontwerpkenmerken
  1. Goed ontworpen dynamische cirkelskelet met een hogere axiale resonantiefrequentie.
  2. Dubbel magnetisch circuitontwerp met lage magnetische fluxlekkage, compacte en rationele structuur.
  3. Rocker-arm rollagers met rechte en importgerichte composietlichaamsstijfheid, die een hoge excentrieke belastingscapaciteit bieden.
  4. Trunnion-isolatiefundament speciaal voor trillingsisolatie, met handige mobiele installatie.
  5. Geavanceerde technologie bewegingssysteem zorgt voor hoge betrouwbaarheid van de dynamische cirkel.
  6. Nieuw kanaalontwerp verbetert het koelingseffect.
  7. Statische stijfheid en dynamische stijfheid van het lager met klein ballon-effect, waardoor de draagcapaciteit van de trillingstafel wordt verhoogd en de prestaties bij lage frequenties worden verbeterd.

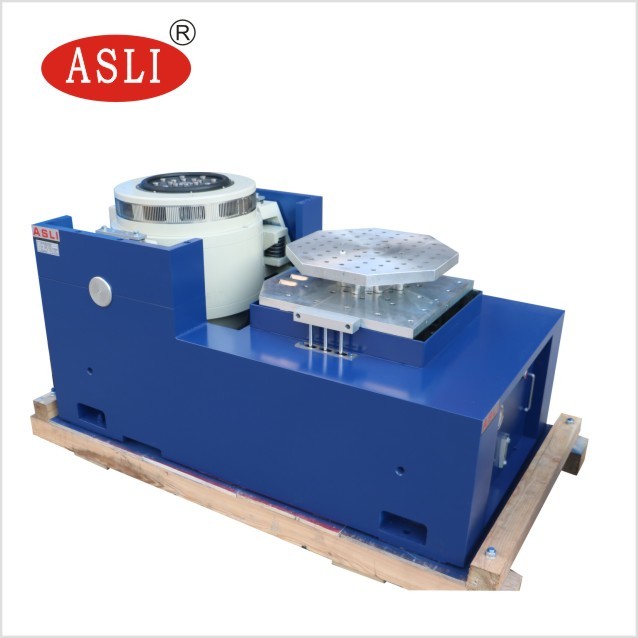

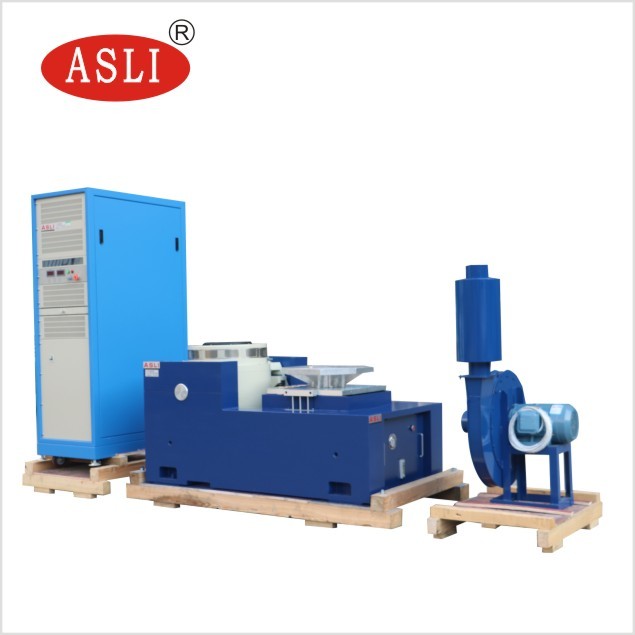

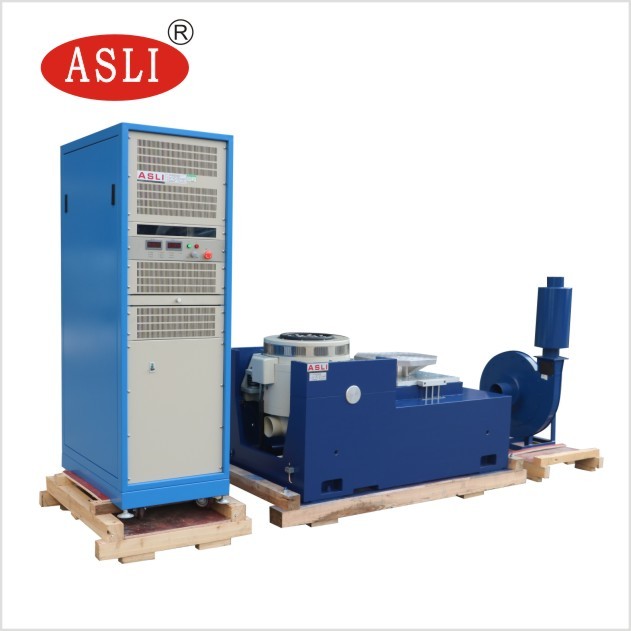

Electrodynamic vibration test system with vertical expander and horizontal slip table installedComplete laboratory vibration testing setup including shaker, amplifier, and control computer

Product Highlights

10000N elektrodynamisch trillingstestsysteem met een belasting van 270 kg, 3-3000 Hz, een versnelling van 100 g, een verplaatsing van 51 mm. Beschikt over een dubbel magnetisch circuit, luchtvering en tapisolatie voor betrouwbare X/Y/Z-sinus-, willekeurige en schoktests.
