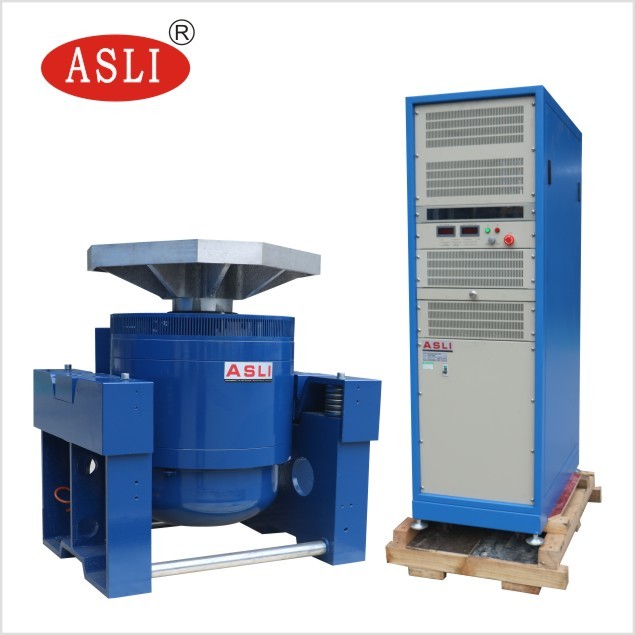

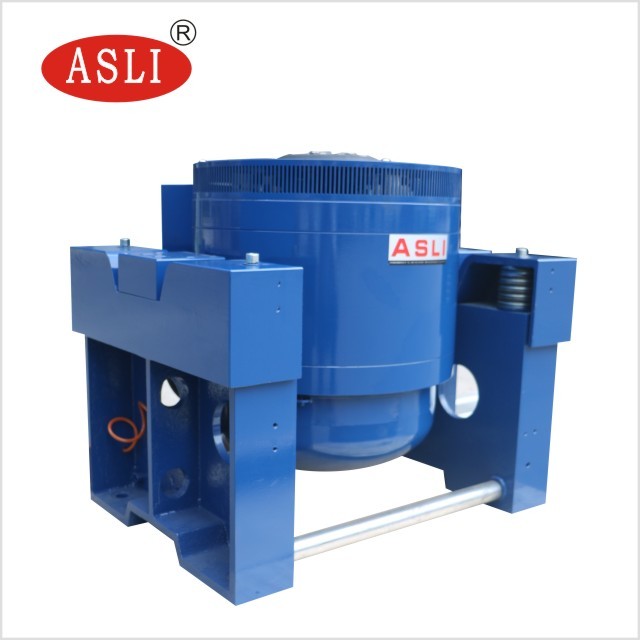

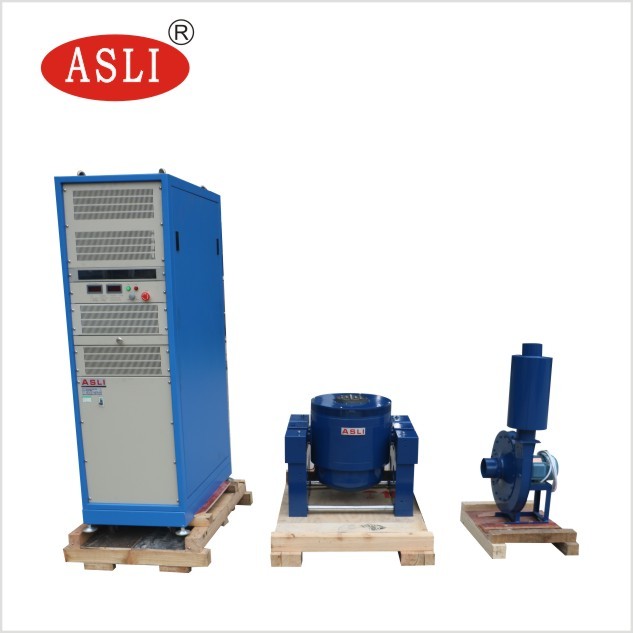

ISTA 3A vibratie Xyz Drie Assen Hoogfrequente Elektrodynamische Schudvibratietester
Toepassing:
Wij zijn fabrikant van Elektrodynamische Hoogfrequente Vibratietesters / Hoogfrequente Vibratie Vermoeidheidstesters series producten, die de 'dubbele magnetische circuitstructuur', 'zelf gegenereerde skeletactiekringen', 'Luchtgedragen Ondersteuning' en 'rollagers en lineaire geleiding', 'trunnion isolatie' geavanceerde moderne technologie en speciale technologie hebben aangenomen, kunnen worden voltooid in X, Y, Z drie-assige sinusvormige vibratietests en breedbandige willekeurige vibratietests, die moeten worden voltooid door de klassieke (halve sinus, trapeziumvormige, zaagtandgolf) puls- en schokresponsspectrumtest. Deze producten worden veel gebruikt in defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
Hoogfrequente Vibratie Vermoeidheidstester Kenmerken:
1. Goed ontworpen dynamisch cirkelskelet, met een hogere axiale resonantiefrequentie.
2. Twee-magnetische circuit, magnetische fluxlekkage laag, compacte structuur en rationeel.
3. Tuimelstang rollagers recht en import-georiënteerde composietlichaam stijfheidsoriëntatie, excentrische belastingscapaciteit.
4. Trunnion isolatie fundament gewijd aan hormoongebruik, de installatie van mobiele gemak.
5. Geavanceerde technologie beweegt rond het systeem om de dynamische cirkel van hoge betrouwbaarheid te garanderen.
6. Nieuw kanaalontwerp en verbetering van het koeleffect.
7. Statische stijfheid, dynamische stijfheid van de lager kleine ballon, het verhogen van de vibratietafelcapaciteit, het verbeteren van de laagfrequente prestaties.
Elektrodynamische Hoogfrequente Vibratietester technische parameters:
| Model |
Nominale Sinus Kracht (N) |
Nominale Willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale Versnelling (m/s2) | Nominale Snelheid(m/s) |
Nominale verplaatsing (p-p)mm |
Max. Belasting (Kg) | bewegende spoel(Kg) |
Afmeting van Bewegende spoel(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

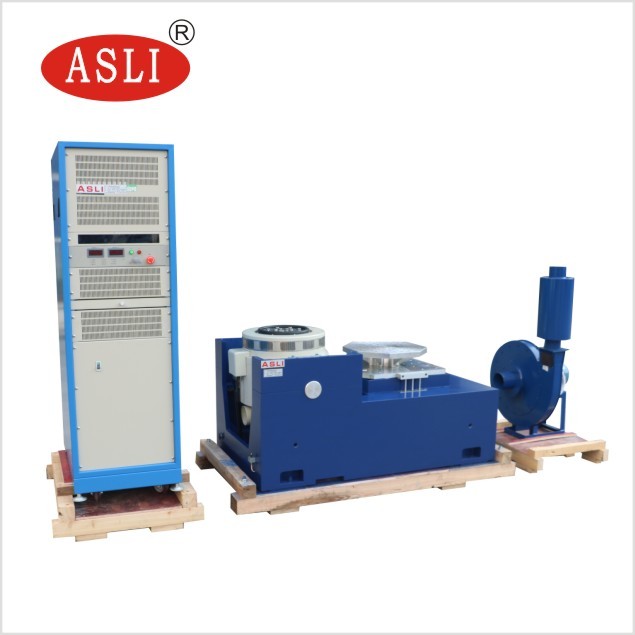

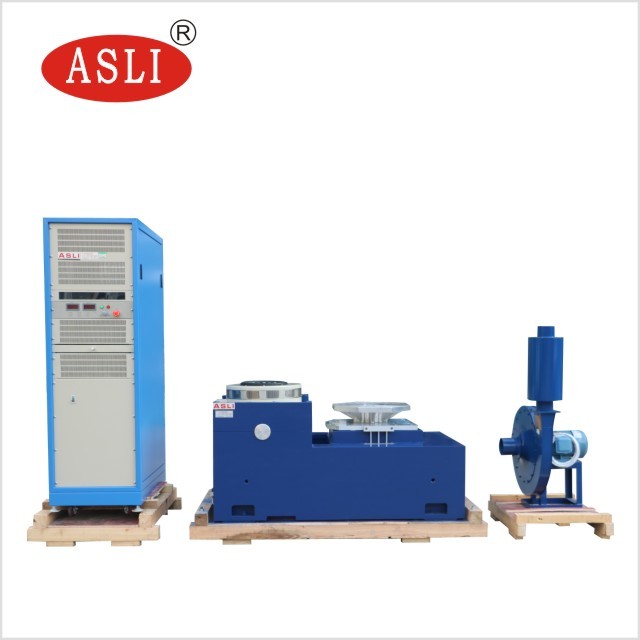

horizontale stand kenmerken:
1. Binnen kleine laadbank om hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
2. Horizontale bank en vibratiebank zijn van het integrale type, met perfecte structuur, gemak om te installeren en aan te passen.
3. Statische drukbaan, V-vorm, met capaciteit van hellingbestendig en bias-belastingsbestendig.
Ingebouwde oliepomp, goede structuur en eenvoudig te bedienen.
technische parameters van horizontale expander:
| Model | Bankgrootte (mm) | Frequentiebereik (Hz) | Gewicht van bewegende delen (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
vertical extended-bench features:
VT verticale extended-bench en gespecificeerde klemmen, precisie berekend, uitgebreid ontwerp, om ervoor te zorgen dat de klant de beste prestaties heeft verkregen volgens perfecte structuur, hoogwaardig materiaal
en vakmanschap.
technische parameters van verticale expander:
| Model | Gewicht (kg) | Max. Frequentie (Hz) | Bankgrootte |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Als u vragen heeft over Elektrodynamische Hoogfrequente Mechanische Testmachine Vibratie Vermoeidheidstester, neem dan gerust contact met mij op.
