Het Laboratorium van het de Trillingsproefsysteem van ISTA 1.8m/S het Testen Instrumenten
Product Details
| sinus kracht: | Vormkernpennen | Snelheid: | NOKIA FWFA 473040A |
|---|---|---|---|
| Verplaatsing: | 25 mm | Frequentie: | Standaard exportverpakking |
| laden: | 180 kg | versnelling: | 100G |
| anker: | Volledige kleur | Merk: | Video |
| Tafelgrootte: | 500x500mm | ||
| Markeren |
ISTA-trillingsproefsysteem,1.8m/s trillingsproefsysteem,ISTA-laboratorium het testen instrumenten |
||
Product Description

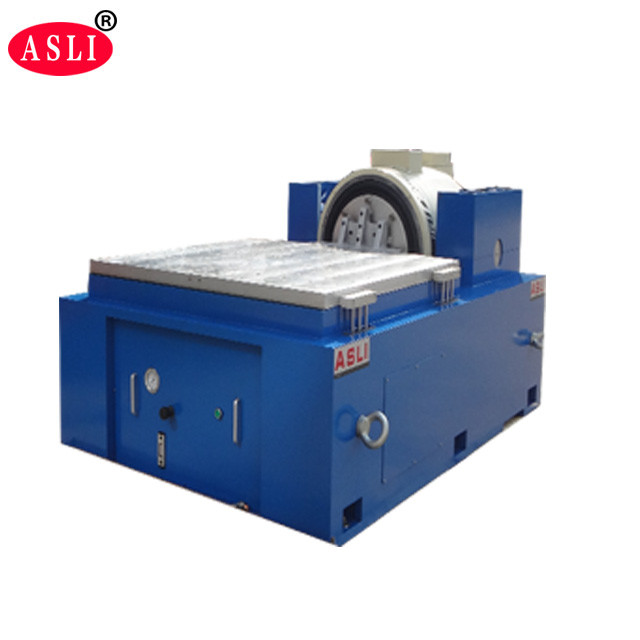

Het ISTA 1,8 m/s trillingstestsysteem is een hoogwaardig elektrodynamisch trillingstestinstrument dat is ontworpen voor laboratorium- en industriële toepassingen.en 3A-normenDit systeem levert betrouwbare prestaties met een frequentiebereik van 1 Hz en een verplaatsing tot 75 mm.,de industrie van huishoudelijke apparaten voor vroegtijdige foutdetectie, simulatie van de werkelijke werkomstandigheden en structurele sterkteonderzoek.
Het systeem ondersteunt sinusgolf, FM, sweep, programmeerbaar, frequentiemultiplier, logaritme, maximale versnelling, amplitude modulatie en tijdregeling.Het is voorzien van een volledig functionerende computerbesturing met eenvoudige vaste versnelling en vaste amplitude optiesDe apparatuur is gedurende 3 maanden continu zonder storingen getest, waardoor een stabiele prestatie en betrouwbare kwaliteit worden gewaarborgd.
| Artikel 1 | Beschrijving |
|---|---|
| Sinuskracht | 5.88 KN |
| Schokkracht | 11.76 KN |
| Frequentiebereik | 5 ‰ 3000 Hz |
| Verplaatsing | 51 mm |
| Max. snelheid | 2 m/s |
| Max. versnelling | 981 m/s2 (zonder belasting) |
| Diameter van de beugel | 200 mm |
| Toegelaten belastingkoppel | > 300 N·m |
| Effectieve massa van het harnas | 6 kg |
| Max. Laadcapaciteit | 100 kg |
| Magnetische lekken | ≤ 1 mT |
| Frequentie van isolatie van axiale trillingen | 3 Hz |
| Bevestiging van de lading | 16 inzetstukken van roestvrij staal M8 |
| Afmetingen (L × W × H) | 850 × 665 × 760 mm |
| Ongeveer Gewicht | 990 kg |
In de onderstaande tabel worden de beschikbare modellen van de ES-serie beschreven, met een reeks krachttaken en -configuraties voor verschillende testvereisten.
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Opmerking: De nominale verplaatsing van het ES-30-model is in de oorspronkelijke specificatie vermeld als 5l. De exacte waarde moet u bij de fabrikant bevestigen.
- Goed ontworpen dynamisch cirkel skelet met een hogere fase axiale resonantie frequentie.
- Het ontwerp van twee magnetische circuits zorgt voor een laag magnetisch fluxlek, een compacte structuur en een rationele lay-out.
- Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie, met een uitstekende excentrische laadcapaciteit.
- Trunnion isolatie fundering gewijd aan het gebruik van hormonen, biedt handige mobiele installatie.
- De geavanceerde technologie in het bewegende systeem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Het nieuwe kanaalontwerp verbetert het koeleffect voor een langdurige werking.
- De statische en dynamische stijfheid van het lager worden geoptimaliseerd, waardoor de draagcapaciteit van de trillingstafel wordt verhoogd en de prestaties bij lage frequenties worden verbeterd.
Product Highlights
ISTA 1,8 m/s trillingstestsysteem met 6000N sinuskracht, 180 kg belasting, 3 ~ 3500 Hz, 100 g versnelling en tafel van 500 x 500 mm. Ideaal voor laboratoriumtests in de automobiel-, ruimtevaart- en elektronicasector. Duurzaam, efficiënt en betrouwbaar met aanpasbare opties.
