Trillingstestsysteem wordt voornamelijk gebruikt voor producten, trillings- en schokomgevingstests, screeningstests voor omgevingsstress en betrouwbaarheidstests. Elektromagnetische vibratietester volledig volgens de standaard van batterijgerelateerd testontwerp, simulatie onder de bepaalde voorwaarde van de vibratietest van de batterij, de batterij of het batterijpakket wordt op de vibratietafel bevestigd, volgens de voorgeschreven frequentie, acceleratie- en verplaatsingsmodus langs het batterijmonster. Trillingen van drie onderling loodrechte gemeten richtingen mogen niet lekken, de moed niet verliezen, niet kapot gaan, geen brand en explosie. Het toepassingsbereik van trillingstests is extreem breed, van printplaten, batterijen, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten en andere industriële producten.
Belangrijkste kenmerken

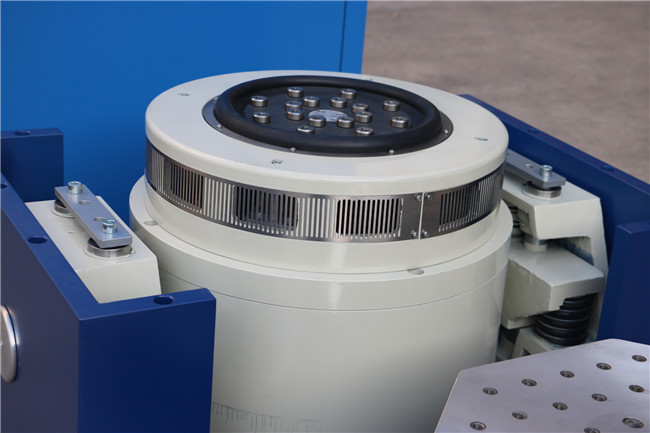

* Een luchtgekoelde elektrodynamische shaker

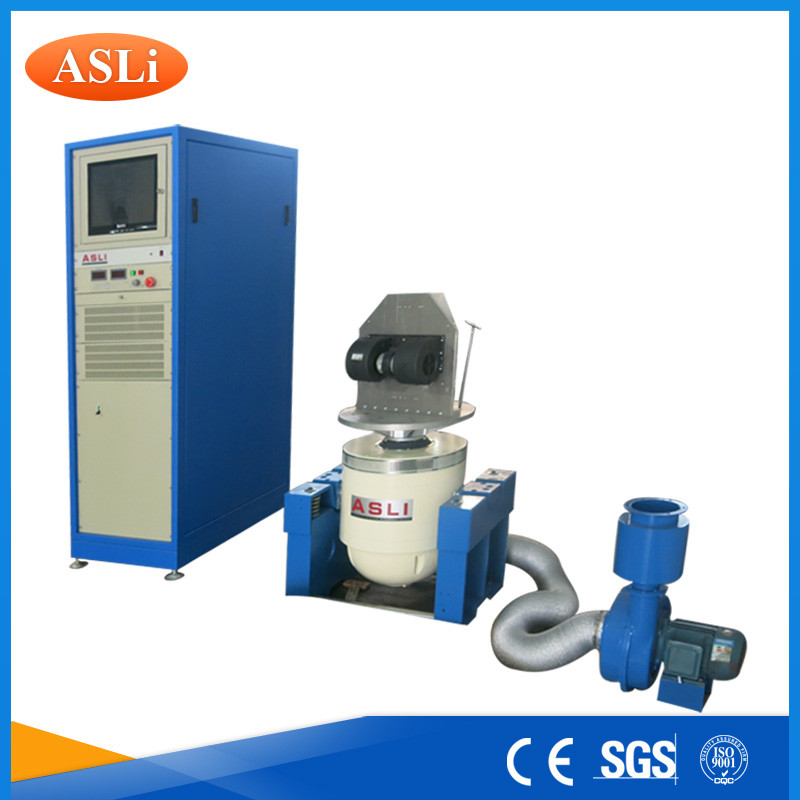

* Trillingscontroller en eindversterker gestructureerd in alles-in-één kast
* Bereiken van een maximale sinuskracht van 2400 Newton.
* X,Y, Z 3-assig testen
Controlefuncties
* Sinusoïdale trillingen met vaste frequentie
* Geveegde trillingen * Willekeurige trillingen
* Klassieke schok
Typische systeemtoepassingen
* Milieutest
* Stressscreentest
* Trillingstesten
Gebruikersvoordelen
* Eenvoudige installatie kan door de gebruiker worden gedaan
* Gebruikersinterface: lcd-touchscreen voor lokale modus en pc-windows (via ethernet) voor afstandsbediening
modus;
* Lokale modus: snelle start van een vooraf gedefinieerde test, tientallen testspecificaties kunnen worden opgeslagen;
* Externe modus: alle handelingen van het systeem, inclusief het definiëren van de test en het opslaan van de testspecificaties in mostar, testcontrole, beoordeling van testgegevens en documentatie.
| Parameters van elektromagnetische trillingsgeneratoren: | ||||
| Maximale sinus-excitatiekracht | 5000Kg.f piek | |||
| De grootste willekeurige trillingskracht | 5000Kg.f r.ms | |||
| De grootste schoktrillingskracht | 10000Kg.f piek | |||
| Frequentiebereik | Gelijkstroom~4000 Hz | |||
| Maximale verplaatsing | 75 mm pp (piek-tot-piekwaarde) | |||
| Maximale snelheid | 1,8 m/sec | |||
| Maximale acceleratie | 100G(980 m/s2) | |||
| Eerste resonantiefrequentie | 3500 Hz | |||
| Maximale belasting | 750 kg | |||
| Diameter bewegende spoel (werkmesadiameter) | Diameter van 450 mm | |||
| De kwaliteit van bewegende spoel | 50 kg | |||
| Maximale belasting | 750 kg | |||
| Mesa van schroef | 13 x M8 | |||
| Magnetische fluxlekkage | <10gauss | |||
| Dimensie | 800 mm x 800 mm x 800 mm (verticale machine) | |||
| Gewicht | Ongeveer 1500 kg | |||
| Het servosysteem | ||||
| Functie | Temperatuur, luchtdruk, verplaatsing, overspanning, overstroom, te lage ingangsspanning, externe fout, stuurvoeding, logica, gebrek aan gelijke ingang. | |||
| Digitale vibratiecontroller | ||||
| Hardwareconfiguratie | 2 kanaalsingang, 1 kanaalingang | |||
| Controlecomputer | Originele computers, liquid crystal display (met toetsenbord/optische muis) | |||
| Software | Chinees / Engels gebruik, analyse van het tijdsdomein en frequentiedomein, signaalbron, analyse van de sinusfrequentie, enz. WORD kan automatisch testrapporten genereren, signalen en gegevens weergeven, opslaan, de testparameters instellen en de functie analyseren. | |||
| Besturingssysteem | Windows 2000/XP | |||
| Acceleratiesensor B&W |
frequentiedomein: 1-2000 Hz gevoeligheid: 50mv/g temperatuurbereik: -24 - 250℃ |
|||
| Elektrische vereisten | ||||
| Elektrische bron | 3 fasen, 380V/50Hz | |||
