De Schudbekeriec60068 Norm van de hoge Frequentie50000n Eleltrodynamische Trilling
Product Details
| sinus kracht: | 50000N | Snelheid: | 2.0m/s |
|---|---|---|---|
| Verplaatsing: | 100 mm | Frequentie: | 1 ~ 3500Hz |
| laden: | China | versnelling: | 100G |
| anker: | Volledige kleur | Merk: | Video |
| Tafelgrootte: | M18 | ||
| Markeren |
Hoogfrequente elektrodynamische trillingsshaker,Vibratietafelproefapparatuur van 50000N,Standaard IEC60068 trillingsshaker |
||
Product Description

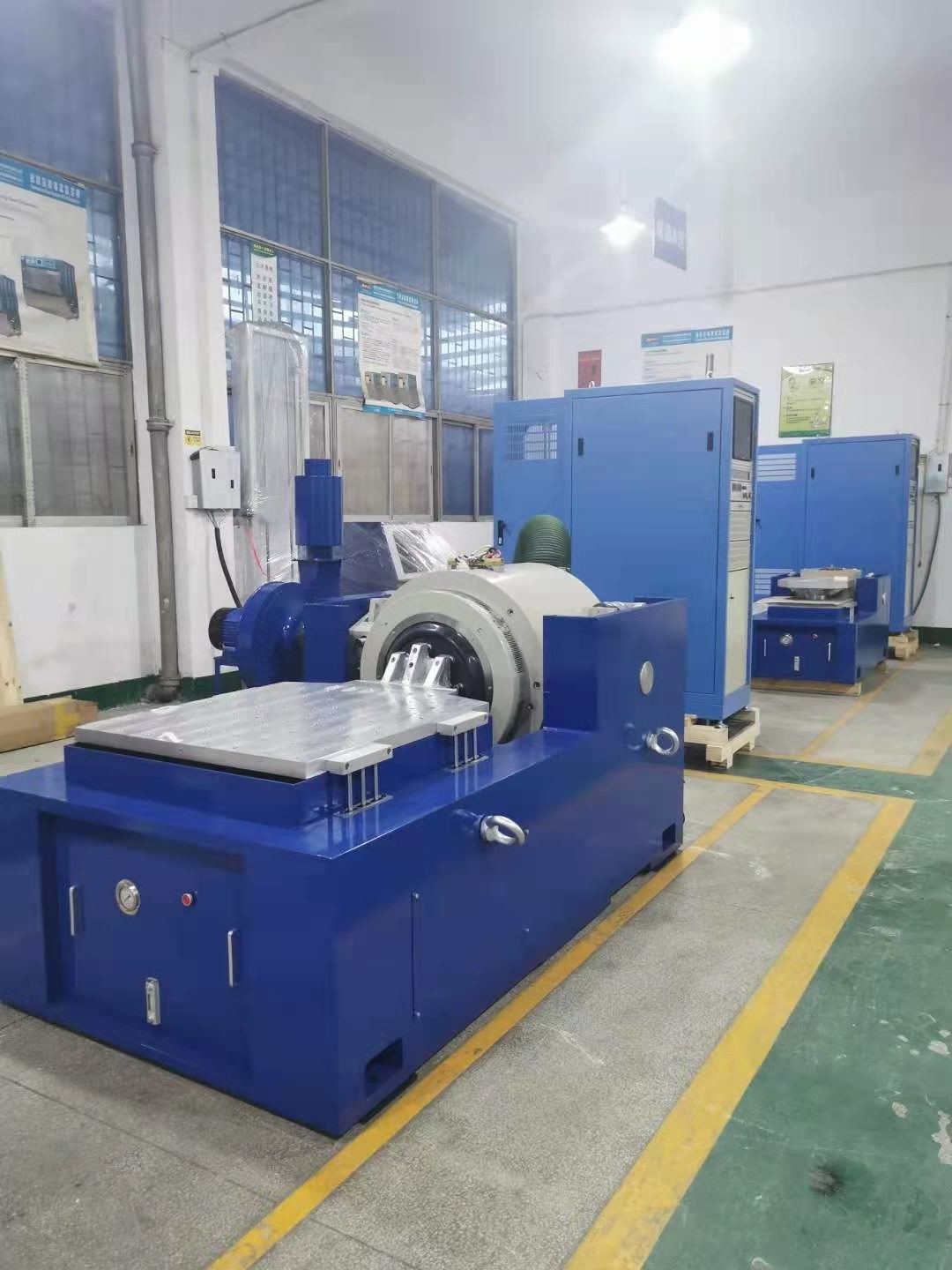

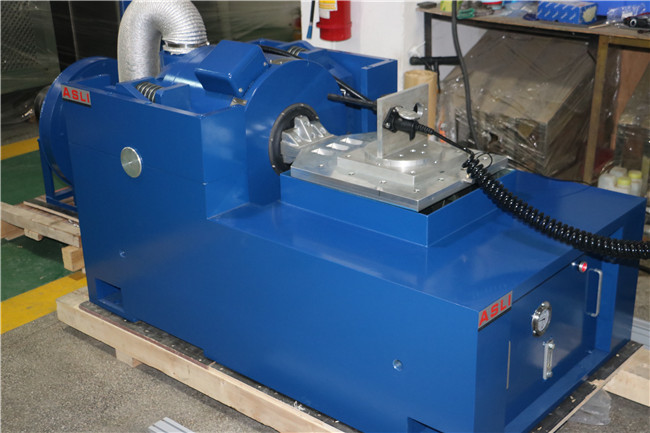

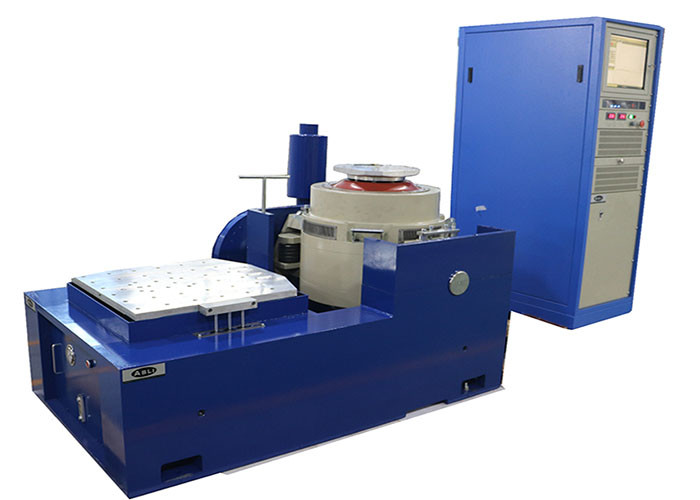

Het EC60068 High Frequency Elektrodynamische Shaker Systeem levert willekeurige, sinusvormige en schoktestmogelijkheden op één geïntegreerd platform. Ontworpen om te voldoen aan de strenge IEC60068-normen, wordt dit systeem veelvuldig ingezet in de defensie-, luchtvaart-, ruimtevaart-, communicatie-, elektronica-, auto- en huishoudapparatenindustrie.
Deze apparatuur is ontworpen voor vroege foutdetectie, simulatie van werkelijke bedrijfsomstandigheden en testen van structurele sterkte. De brede toepassingsmogelijkheden en betrouwbare testresultaten maken het tot een onmisbaar hulpmiddel voor productvalidatie. Het systeem ondersteunt sinusgolf-, FM-, sweep-, programmeerbare, frequentievermenigvuldiger-, logaritme-, maximale versnellings-, amplitudemodulatie- en tijdbesturingsmodi — allemaal beheerd via volledige computerbesturing met eenvoudige opties voor vaste versnelling/vaste amplitude.
Elke unit ondergaat een continue storingsvrije bedrijfstest van 3 maanden, wat zorgt voor stabiele prestaties en betrouwbare kwaliteit.
| Parameter | Waarde |
|---|---|
| Piek Sinus (Pk) | 5000 Kg.f piek (50 KN) |
| Willekeurig (RMS) | 5000 Kg.f r.m.s (50 KN) |
| Schok (Pk) | 10000 Kg.f piek (100 KN) @ 6 ms |
| Bruikbare Frequentie | 1 – 2500 Hz |
| Maximale Verplaatsing (p-p) | 100 mm (4 inch), 76 mm (3 inch) continu |
| Max. Snelheid | 2 m/s |
| Max. Versnelling | Sinus: 100 g (980 m/s²), Willekeurig: 62 g (600 m/s²) |
| Verticale Belasting Ondersteuning | 500 kg |
| Natuurlijke Frequentie Ophanging Carrosserie (Stuwkrachtas) | Minder dan 2,5 Hz |
| Diameter Anker | Ø440 mm |
| Gewicht Anker | 59 kg |
| Fundamentele Resonantiefrequentie (Kale Tafel) | 2.400 Hz (nom.) ± 5% |
| Bevestigingspunten Belasting (Standaard) | 16 roestvrijstalen M10 inzetstukken |
| Stray Flux Dichtheid | < 10 gauss |
| Afmetingen Shaker | 1670 mm L × 1150 mm D × 1300 mm H |
| Gewicht Shaker | Ongeveer 4600 kg |
| Vereiste Perslucht | 0,6 MPa |
De volgende tabel geeft een overzicht van het volledige assortiment beschikbare modellen voor het testen van autobatterijen volgens de normen EN50604, IEC62133 en UN38.3.
| Model | Nominale Sinuskracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Versnelling (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p) mm | Max. Belasting (Kg) | Bewegende Spoel (Kg) | Afmeting Bewegende Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
- Goed ontworpen dynamische cirkelskelet, met een hogere axiale resonantiefrequentie.

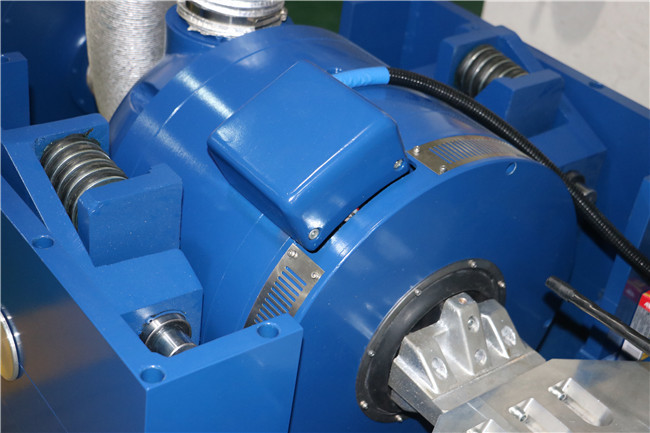

- Twee-magnetische circuitontwerp zorgt voor lage magnetische fluxlekkage, compacte structuur en rationele lay-out.
- Rocker arm rol-lagers met rechte en import-georiënteerde composiet stijfheid oriëntatie, die een uitstekende capaciteit voor excentrieke belasting bieden.
- Trunnion isolatie fundering speciaal voor hormoongebruik, biedt handige mobiele installatie.
- Geavanceerd mobiel systeem zorgt voor hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koelingseffect voor langdurige werking.
- Statische stijfheid en dynamische stijfheid van de kleine ballon van het lager verhogen het draagvermogen van de vibratietafel en verbeteren de prestaties bij lage frequenties.
Product Highlights
De ASLI 50000N elektrodynamische vibratieschudder voldoet aan IEC60068 met een belasting van 750 kg, 1-3500 Hz, een versnelling van 100 g en een verplaatsing van 100 mm. Ideaal voor defensie-, auto- en elektronicatests. Beschikt over een dubbel magnetisch circuit, lage fluxlekkage en stabiele prestaties na 3 maanden continu testen.
