PCB-Raad 3000kg. F 2.0m/S het Laboratorium van het de Testmateriaal van de Trillingslijst het Testen Machine
Product Details
| sinus kracht: | 1,2 V/600 mAh oplaadbare nikkel-metaalhydride-batterij | Snelheid: | Degenen die allergisch zijn voor de ingrediënten in dit product moeten het gebruik ervan vermijden. |
|---|---|---|---|
| Verplaatsing: | 75 mm | Frequentie: | Standaard exportverpakking |
| laden: | 500 kg | versnelling: | 100G |
| anker: | Volledige kleur | Merk: | Video |
| Tafelgrootte: | 600x600mm | ||
| Markeren |
PCB-triltafel-testapparatuur,3000 kg. F-lab-testmachine,2 |
||
Product Description

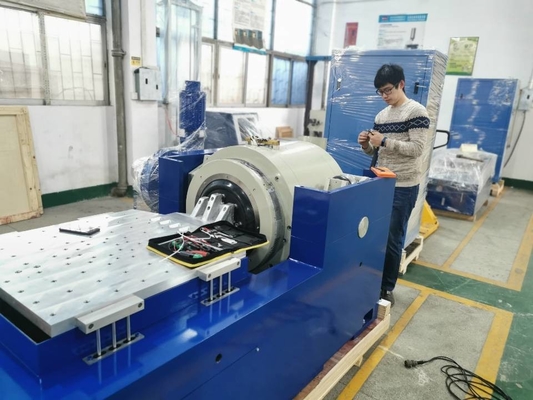

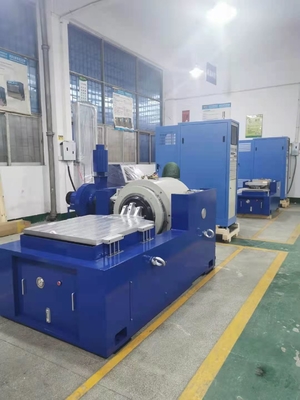

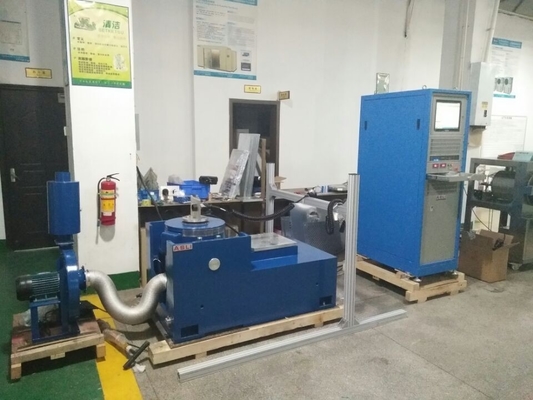

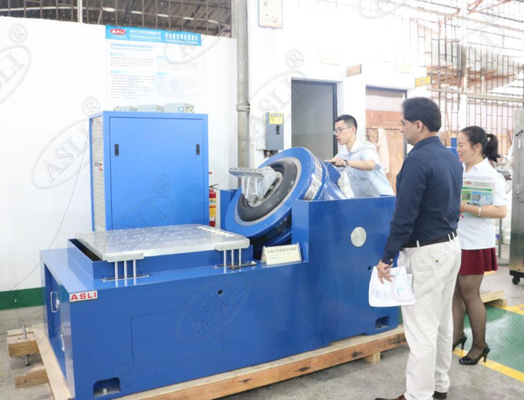

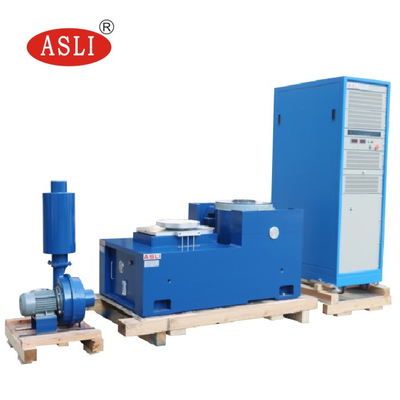

De elektromagnetische trillingstafel wordt veel gebruikt in de defensie-, luchtvaart-, ruimtevaart-, communicatie-, elektronica-, automobiel- en huishoudelijke industrie.Het is ontworpen om fouten in een vroeg stadium te detecteren.Het heeft een breed toepassingsbereik, een opmerkelijke testnauwkeurigheid, een hoge mate van sterkte en een hoge mate van verlichting.Het is een essentieel instrument voor kwaliteitsborging en productvalidering..
Het systeem ondersteunt sinusgolf, FM, sweep, programmeerbaar, frequentiemultiplier, logaritme, maximale versnelling, amplitude modulatie en tijdregeling.Het beschikt over een volledig functionerende computerbesturing samen met een eenvoudige vaste versnelling en vaste amplitude werkingElke eenheid ondergaat gedurende drie maanden continue storingsvrije tests, die zorgen voor een stabiele prestatie en betrouwbare kwaliteit.
| Sinuskracht (piek) | 30 kN |
|---|---|
| Schokkracht (piek) | 60 kN |
| Frequentiebereik | 5 ‰ 2.600 Hz |
| Verplaatsing (continu) | 100 mm |
| Max. snelheid | 1.8 m/s |
| Max. versnelling | 75 g |
| Diameter van de beugel | 445 mm |
| Resonantiefrequentie van eerste orde | 2,400 Hz |
| Toegelaten excentrisch moment | > 500 N·m |
| Gewicht van het harnas | 40 kg |
| Afmetingen van HE/ST-schroeven | M10 (metrisch) |
| Frequentie van isolatie van axiale trillingen | 3 Hz |
| Max. nuttige lading | 500 kg |
| Magnetische fluxlekken | ≤ 1 mT |
| Afmetingen (L × W × H, niet verpakt) | 1,330 × 860 × 1,250 mm |
| Gewicht (niet verpakt) | 2500 kg |
| Installatie | Rubberen mat (verplichte ankerbouten) |
| Versterkeruitgang | 30 kVA |
|---|---|
| SNR | > 65 dB |
| Nominale uitgangsspanning | 120 vrm |
| Efficiëntie van de versterker | > 90% |
| Afmetingen (L × W × H, niet verpakt) | 800 × 900 × 2100 mm |
| Gewicht (niet verpakt) | 500 kg |
| Luchtvolume | 0.46 m3/s |
|---|---|
| Kracht | 7.5 kW |
| De diameter van het luchtkanaal | 200 mm |
| Luchtdruk | 8.8 kPa |
| Installatie | Kan aansluiten op het plafond (tot twee 90° buigingen), max 20 ft lopen |
| Afmetingen | 600 × 600 mm |
|---|---|
| Dikte | 45 mm |
| Frequentiegrens | 2,000 Hz |
| Effectieve massa | 54 kg |
Opmerking: voor een betere uniformiteit wordt een laag met een oliefilm onder hoge druk gebruikt.
| Vibratieregelaar | Vibratieregelaar met sinus-, willekeurige-, schok- en zelfkalibratiefuncties |
|---|---|
| Accelerometer | 100 mV/g, bereik: 50 g, werkfrequentie: 1·10 kHz, gewicht: 11 g, met 10 voet lage geluidsdrukkabel |
| Milieucamers | Ondersteund |
|---|---|
| Mobiele apparaten | Aanpasbaar |
| Isolatieplaten | Aanpasbaar |
| Bevestiging | Aanpasbaar |
| Temperatuurbereik | 0°40 °C |
|---|---|
| Vochtigheidsbereik | 0·90%, geen condensatie |
| Vermogenseisen | 380 V / 3 ph / 50 Hz, 40 kVA |
| Gecomprimeerde luchtdruk | 0.6 MPa |
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. laadvermogen (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

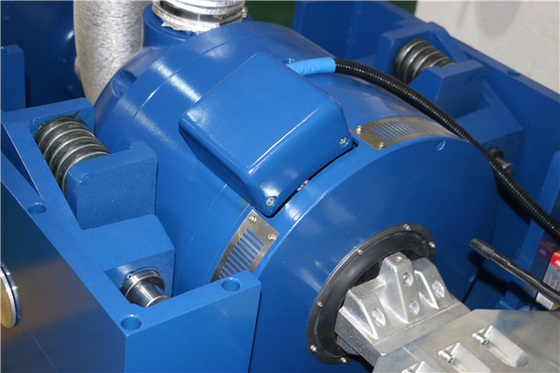

- Goed ontworpen dynamisch cirkel skelet met een hogere fase axiale resonantie frequentie.
- Het ontwerp van twee magnetische circuits zorgt voor een laag magnetisch fluxlek, een compacte structuur en een rationele lay-out.
- Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie voor een uitstekende excentrische laadcapaciteit.
- Trunnion isolatie fundering voor trillingsisolatie, met handige mobiele installatie.
- De geavanceerde technologie in het bewegende systeem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- Statische en dynamische stijfheid van het lager met een klein ballonneffect, waardoor de draagcapaciteit van de trillingstafel toeneemt en de prestaties bij lage frequenties worden verbeterd.
Product Highlights
ASLI ES-30 triltafel levert 30 kN sinuskracht, 2,0 m/s snelheid, 500 kg laadvermogen, 3-3500 Hz. Ideaal voor het testen van PCB's, autobatterijen en elektronica. Aangepaste armaturen, kamers beschikbaar. Stabiele, betrouwbare prestaties.
