Het trillingstestsysteem wordt voornamelijk gebruikt voor trillingen en schokomgevingstests van producten, milieustresstests en betrouwbaarheidstests. Elektromagnetische trillingstester volledig volgens de standaard van batterijgerelateerde testontwerpen, simulatie onder de bepaalde voorwaarde van de trillingstest van de batterij, de batterij of het batterijpakket wordt op de trillingstafel bevestigd, volgens de voorgeschreven frequentie, versnelling en verplaatsingsmodus langs de batterijmonster trilling van drie onderling loodrechte richtingen gemeten batterij mag niet lekken, niet ontmoedigd raken, niet breken, geen vuur en explosie. Trillingstest van het toepassingsgebied is extreem breed, van printplaten, batterijen, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten en andere industriële producten.

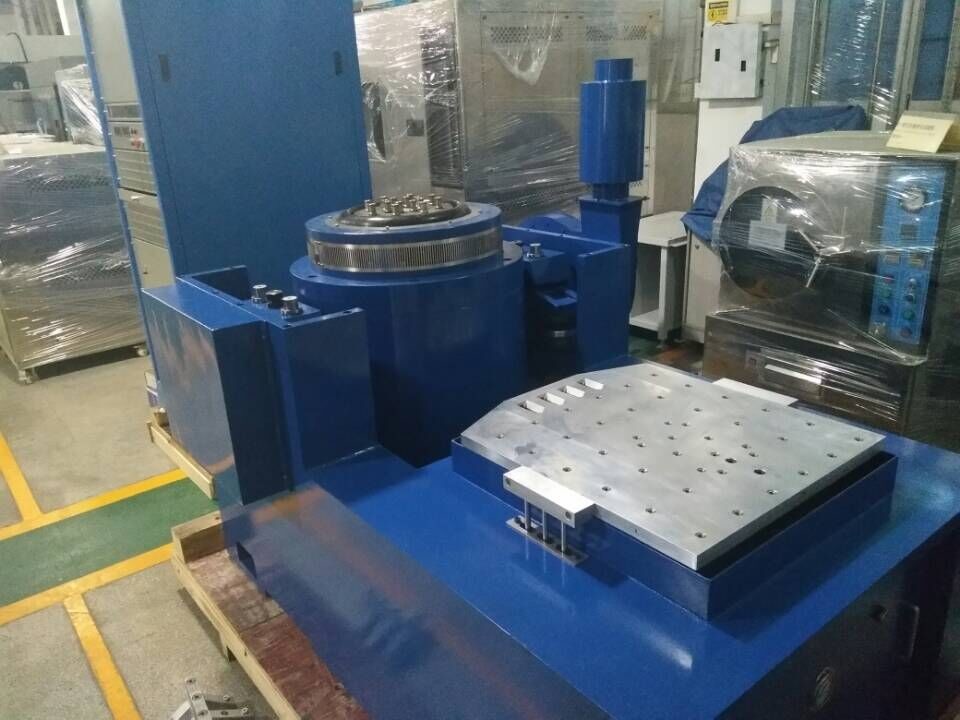

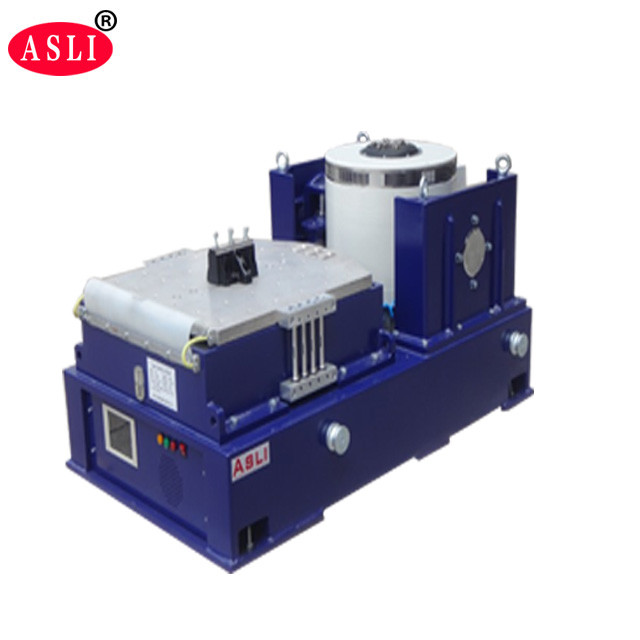

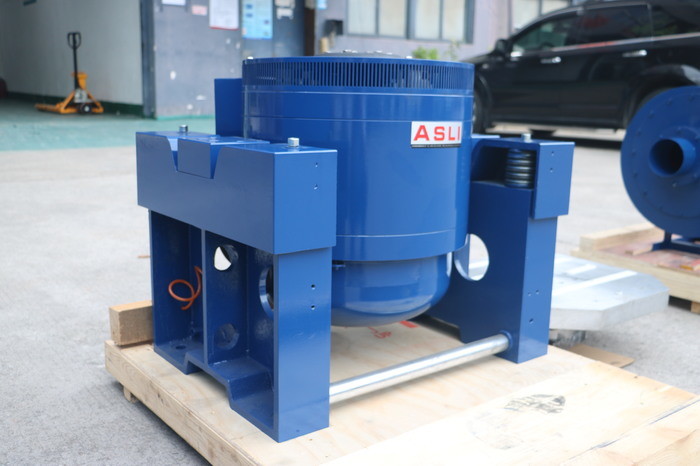

*Een luchtgekoelde elektrodynamische shaker

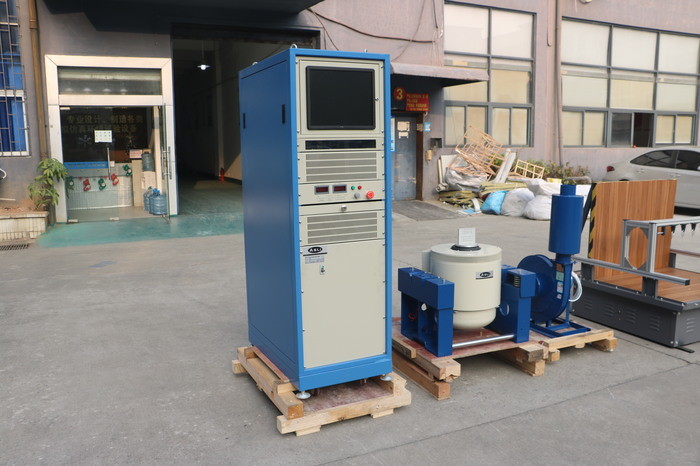

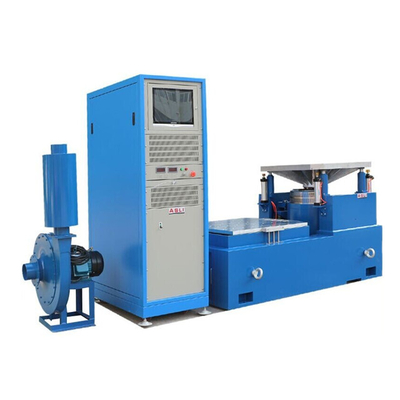

* Trillingscontroller en eindversterker gestructureerd in een alles-in-één kast
* Het bereiken van 2400 newton piek sine stuwkracht.
* X, Y, Z 3-assige test
* Eenvoudige installatie kan door de gebruiker worden gedaan
* Gebruikersinterface: lcd-aanraakscherm voor lokale modus en pc-windows (via ethernet) voor externe
| Parameters van elektromagnetische trillingsgenerator: | ||||
| Maximale sinusvormige excitatiekracht | 5000Kg.f piek | |||
| De grootste willekeurige trillingskracht | 5000Kg.f r.ms | |||
| De grootste schoktrillingskracht | 10000Kg.f piek | |||
| Frequentiebereik | DC~4000 Hz | |||
| Maximale verplaatsing | 75mm p-p (piek-tot-piek waarde) | |||
| Maximum snelheid | 1.8m/s | |||
| Maximale versnelling | 100G (980 m/s2) | |||
| Eerste resonantiefrequentie | 3500Hz | |||
| Maximale belasting | 750kg | |||
| Diameter bewegende spoel (werktafel diameter) | Diameter van 450 mm | |||
| De kwaliteit van de bewegende spoel | 50kg | |||
| Maximale belasting | 750Kg | |||

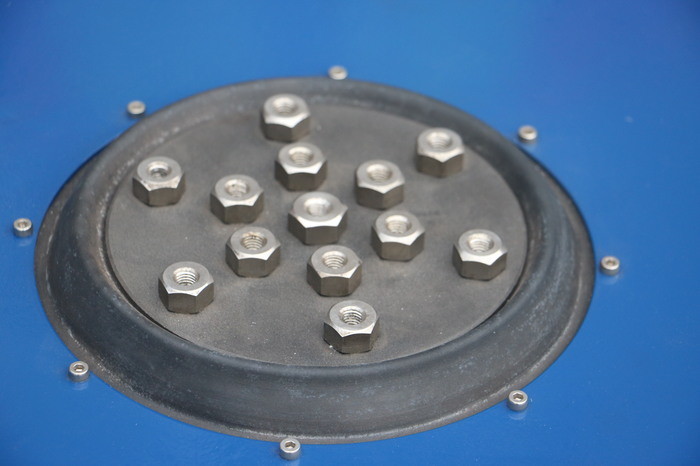

| Tafel van schroef | 13 x M8 | |||
| Magnetische fluxlekkage | <10gauss | |||
| Afmeting | 800mm x 800mm x 800mm (Verticale machine) | |||
| Gewicht | Ongeveer 1500Kg | |||
| Het servosysteem | ||||
| Functie | Temperatuur, luchtdruk, verplaatsing, overspanning, overstroom, ingangsonderspanning, externe storing, voedingsspanning, logica, gebrek aan gelijke ingang. | |||
| Digitale trillingscontroller | ||||
| Hardware configuratie | 2 Kanaal Ingang, 1 Kanaal Ingang | |||
| Besturingscomputer | vloeibaar kristal display (Met het toetsenbord/optische muis) | |||
| Software | Chinese/Engelse bediening, het tijddomein en frequentiedomein analyse, signaalbron, sinusveegfrequentie analyse, etc. WORD kan automatisch testrapporten genereren, signalen en gegevens weergeven, opslaan, de testparameters instellen en de analyse van de functie. | |||
| Besturingssysteem | Windows 2000/ XP | |||
| Versnellingssensor B&W |
frequentiedomein:1—2000Hz gevoeligheid:50mv/g temperatuurbereik:-24 - 250℃ |
|||
| Elektrische vereiste | ||||
| Elektrische bron | 3 fase, 380V/50Hz | |||
