Laboratoriumapparatuur Trillingsschudder Tafelvibratiemachine Elektrodynamische schudder
Beschrijving Toepassing:
Trillingsmachine, elektrodynamische schudder, trillingsschudtafelis gewend aan onderwijs-, onderzoeks- en laboratoriumomgevingen. Agedoteerd met de dubbele magnetische circuitstructuur, zelf gegenereerde skeletactiecirkels, Airborne Support en rollagers en lineaire geleiding, tapisolatie, geavanceerde moderne technologie en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusoïdale trillingstest en breedband willekeurige trillingstests, te voltooien door de klassieke (half-sinus, trapeziumvormig, zaagtandgolf) puls- en schokresponsspectrumtest. Deze producten worden op grote schaal gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
| Model: ES-3 | |
|---|---|
| Sinus stuwkracht | 300kgf |
| Willekeurige stuwkracht | 300kgf |
| Impact stuwkracht | 600kgf |
| Frequentiebereik | 2~2500 Hz |
| Voortdurende verplaatsing | 25 mm |
| De impact van verplaatsing | 25 mm |
| Maximale snelheid | 1,8 m/sec |
| Maximale acceleratie | 981m/s2 |
| Diameter bewegende spoel | Φ150mm |
| Laat excentrisch moment toe | >196N.m |
| Aansluitpunt laden | 6 pnt |
| Equivalente massa van bewegende delen | 3 kg |
| Schroefmaat werkbladen (standaard) | M8 |
| Schroevenindelingstabel (diameter, omtrek) | 8 op Φ100 mm, 8 op Φ, 200 mm. |
| Axiale isolatiefrequentie | <3 Hz |
| Maximale belasting | 120 kg |
| Magnetische fluxlekkage | <1mT |
| Afmetingen (zonder verpakking)(L×B×H) | 730 mm × 550 mm × 650 mm |
| Triltafel Gewicht | 450 kg |
Trillingsmachine, elektrodynamische schudder, trillingen schudtafel Kenmerken:
1. Goed ontworpen dynamisch cirkelskelet, met een hogere axiale resonantiefrequentie.
2. Twee-magnetisch circuit, magnetische fluxlekkage laag, compacte structuur en rationeel.
3. Rocker Rod rollagers recht en op import gerichte stijfheidsoriëntatie van het composietlichaam, excentrisch draagvermogen.
4. Stichting Trunnion-isolatie gewijd aan hormoongebruik, de installatie van mobiel gemak.
5. Geavanceerde technologie beweegt zich rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6. Nieuw kanaalontwerp en verbetering van het koeleffect.
7. Statische stijfheid, dynamische stijfheid van de kleine lagerballon, verhoging van het draagvermogen van de trillingstafel, verbetering van de laagfrequente prestaties.
Samenstelling vanHoogfrequente elektromagnetische trillingstestmachine:

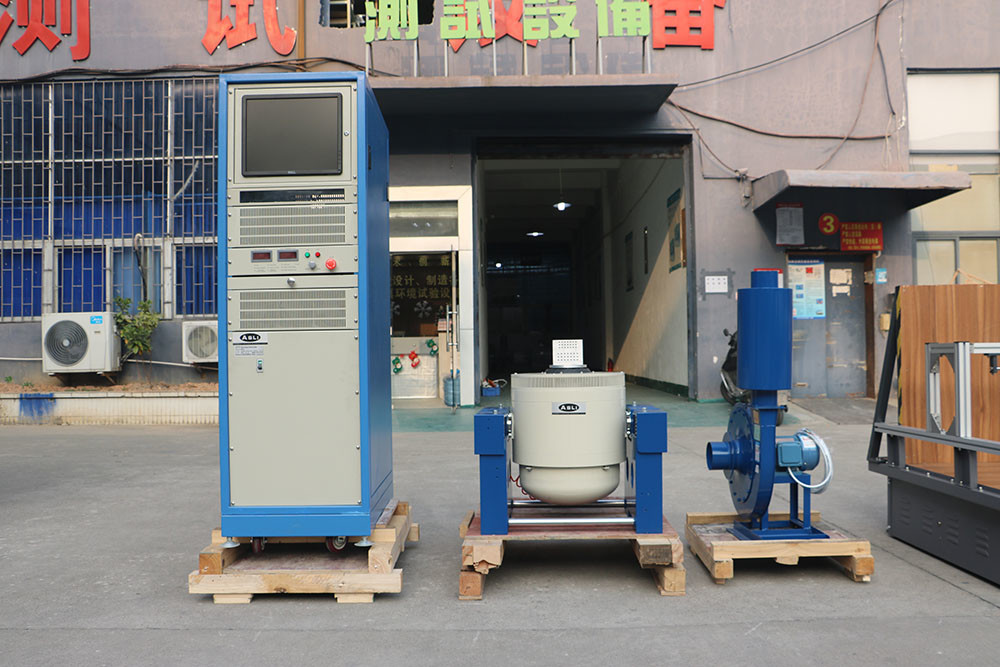

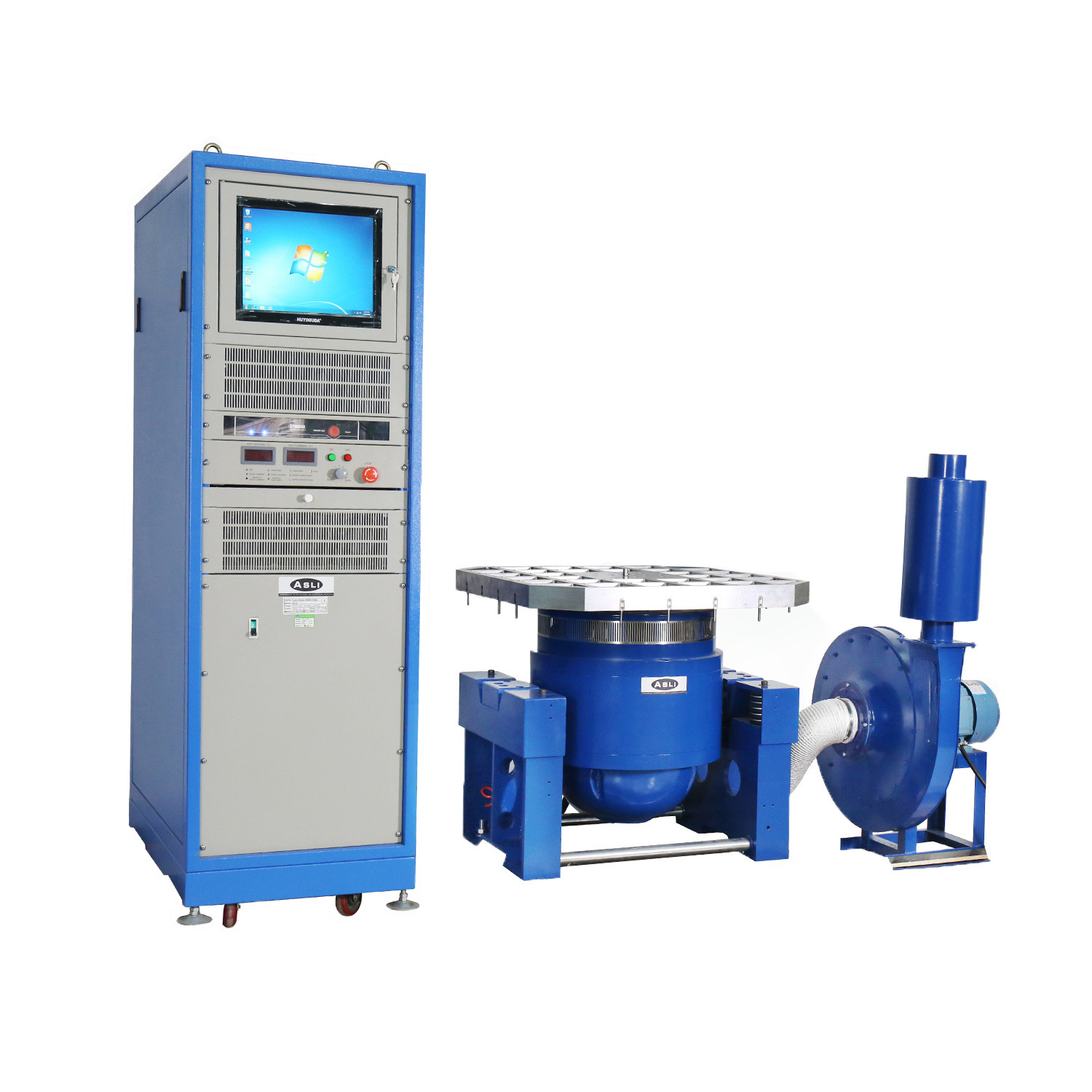

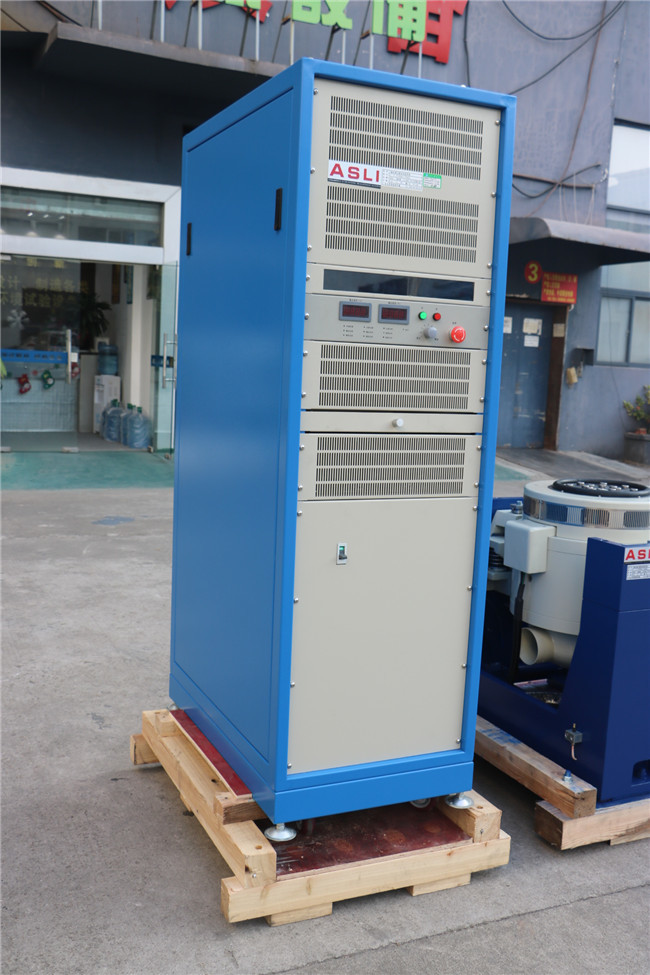

Trillingstestbank, vermogensversterker, koelventilator, schuiftafel, verticale expander

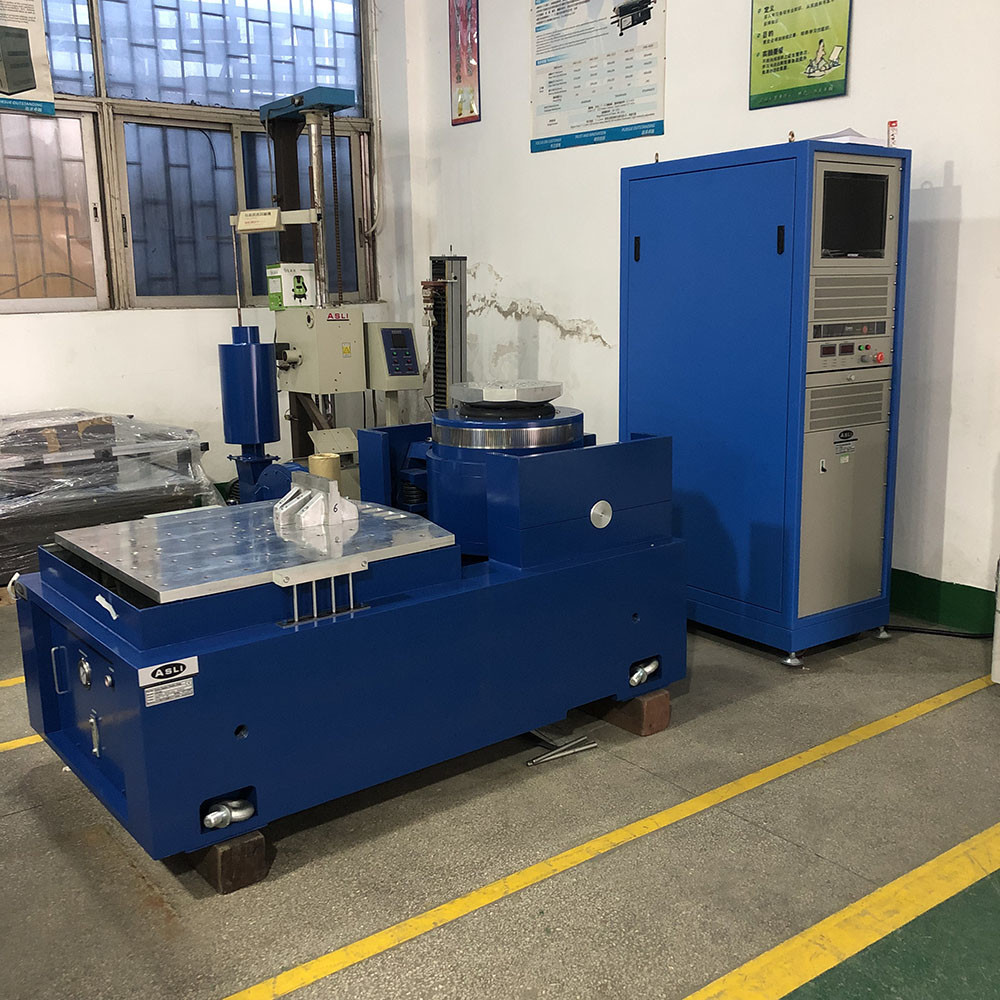

Kenmerken horizontale standaard:
Binnen een kleine laadbank om een hogere acceleratie en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
Horizontale bank en trilbank zijn van het integrale type, met perfecte structuur, gemakkelijk te installeren en aan te passen.
Statisch drukspoor, V-vorm, met capaciteit van hellingsbestendig en bias-belastingsbestendig.
Ingebouwde oliepomp, goede structuur en eenvoudig te bedienen.

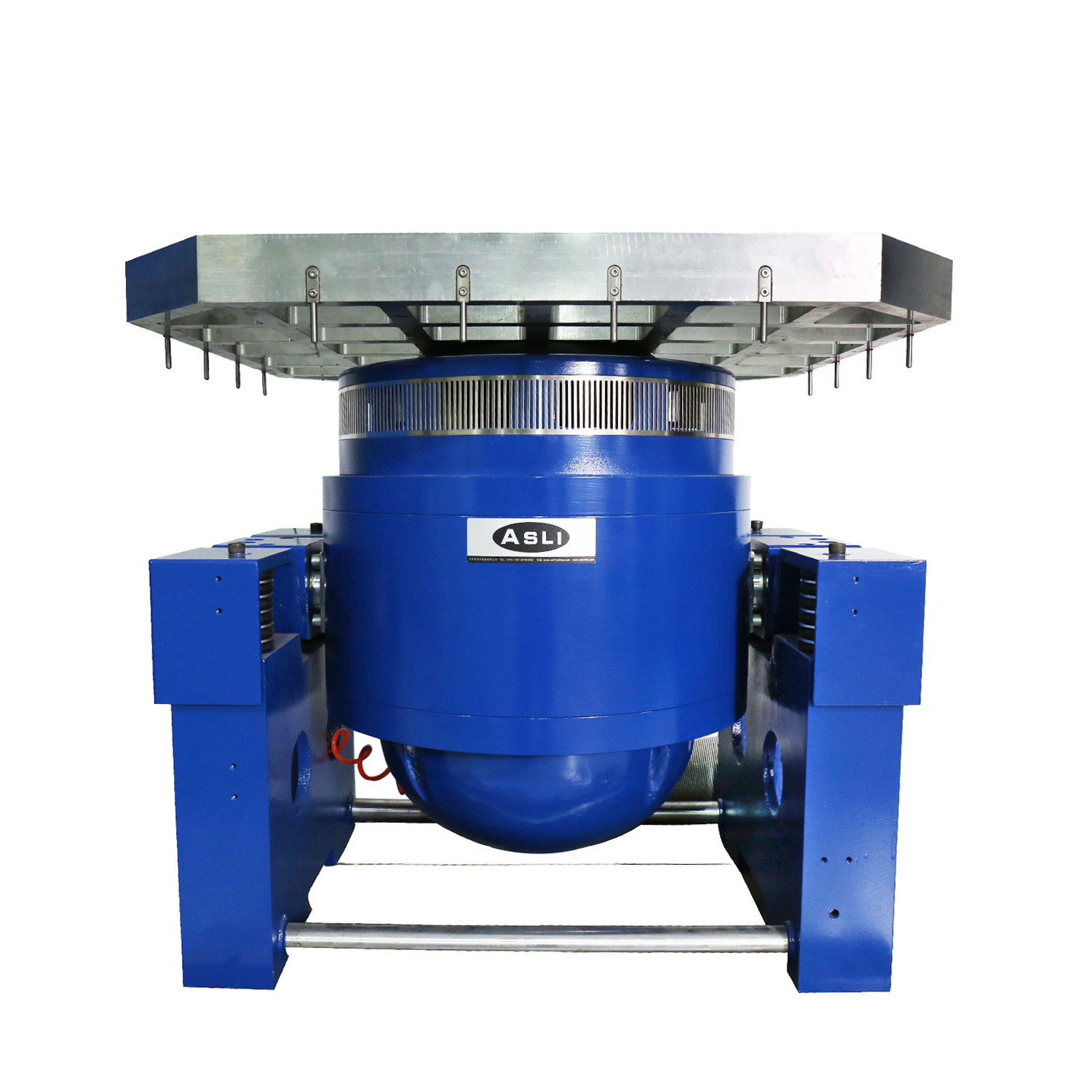

Kenmerken van de verticale verlengde bank:
VT verticale verlengde bank en gespecificeerde klemmen, nauwkeurig berekend, uitgebreid ontwerp, om ervoor te zorgen dat de klant de beste prestaties verkrijgt volgens perfect
