3-assige sinus trillingstestapparatuur met hoge kracht en hoge frequentie
Voor een trillingstestsysteem, bereid alstublieft het onderstaande voor en verstuur uw aanvraag. Wij helpen u graag met het aanbevelen van een geschikt model
Beschrijving van het proefstuk
Testmassa van het proefstuk
Afmetingen van het proefstuk
Testprofiel indien beschikbaar
Maximale versnelling van de test
X-, Y-, Z-richtingstest of alleen Z-richtingstest
Weergegeven modelspecificatie
| Systeemspecificatie | |||
| Systeemmodel: | ES- 60 | ||
| Frequentiebereik: | 3~3500 | ||
| Nominale kracht | Sinus N | 60000 | |
| Random N | 60000 | ||
| Schok N | 120000 | ||
| Maximale versn. | sinus (m/s2) | 1000 | |
| Random (m/s2 rms) | 1000 | ||
| Schok(m/s2) | 2000 | ||
| Maximale snelh. | sinus (m/s2) | 1.8 | |
| Schok(m/s2) | 1.8 | ||
| Maximale verpl. | Maximale slag mm (p-p) |
51 | |
| Bewegende spoel | 60 kg | ||
| Afmetingen bewegende spoel | Dia 450 mm | ||
| Max. belasting: | 800 kg | ||
Andere beschikbare triltafelopties
| Model |
Nominale sinus Kracht (N) |
Nominaal random Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s2) | Nominale snelheid (m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel (kg) |
Afmeting van Bewegende spoel (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Trillingvoorbeeld voor random testen
Kenmerken:
1. Goed ontworpen dynamisch spoelskelet, met een hogere axiale resonantiefrequentie.
2. Dubbel magnetisch circuit, lage magnetische fluxlekkage, compacte en rationele structuur.
3. Tuimelaar-rollagers met rechte en importgerichte composietstijfheid, capaciteit voor excentrische belasting.
4. Trunnion-isolatiefunderingsblok speciaal voor gebruik, gemakkelijk mobiel te installeren.
5. Geavanceerde technologie rondom het systeem om een hoge betrouwbaarheid van de dynamische spoel te garanderen.
6. Nieuw kanaalontwerp voor een verbeterd koeleffect.

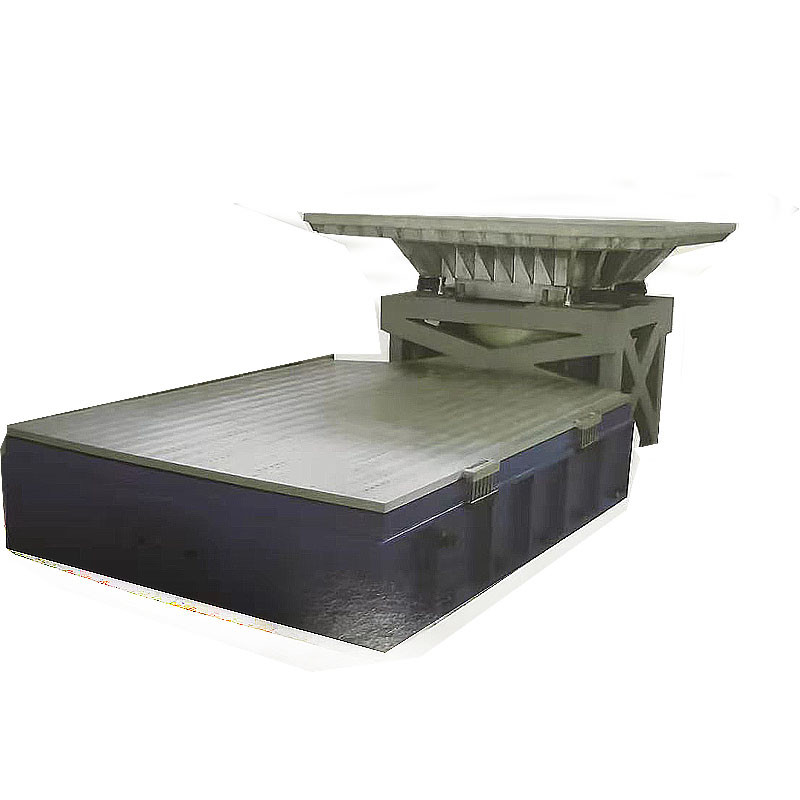

7. Statische stijfheid en dynamische stijfheid van de kleine lagerbalg, verhoging van de capaciteit van de triltafel, verbetering van prestaties bij lage frequenties.Technische parameters van horizontale triltafel (X-, Y-astest)
Technische parameters van verticale triltafel (Z-astest):

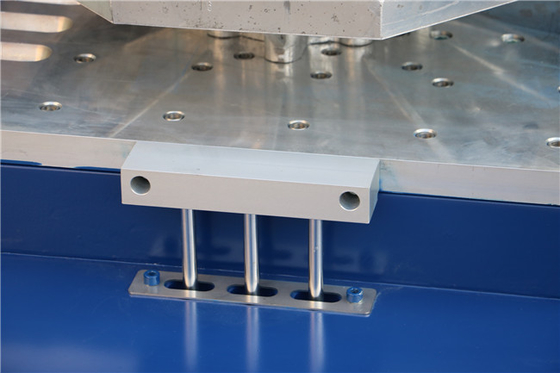

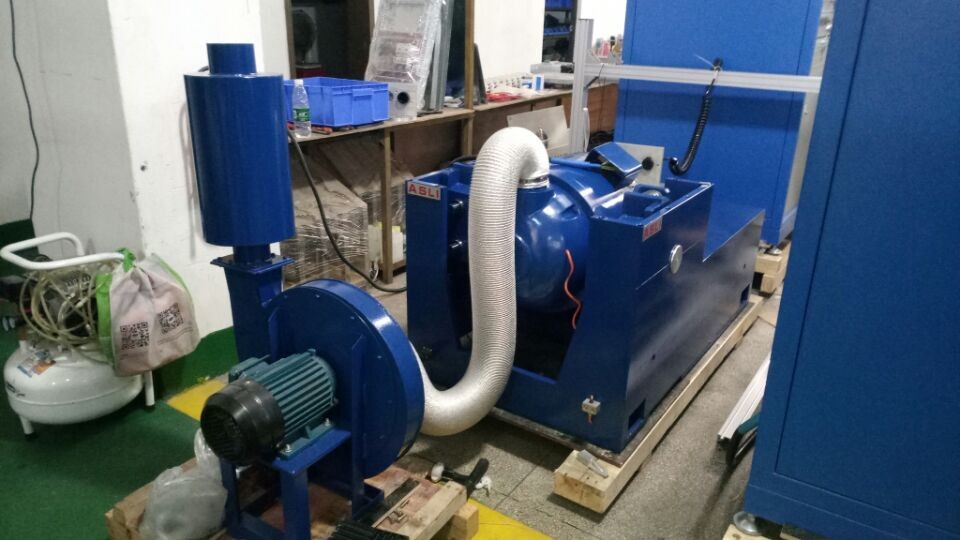

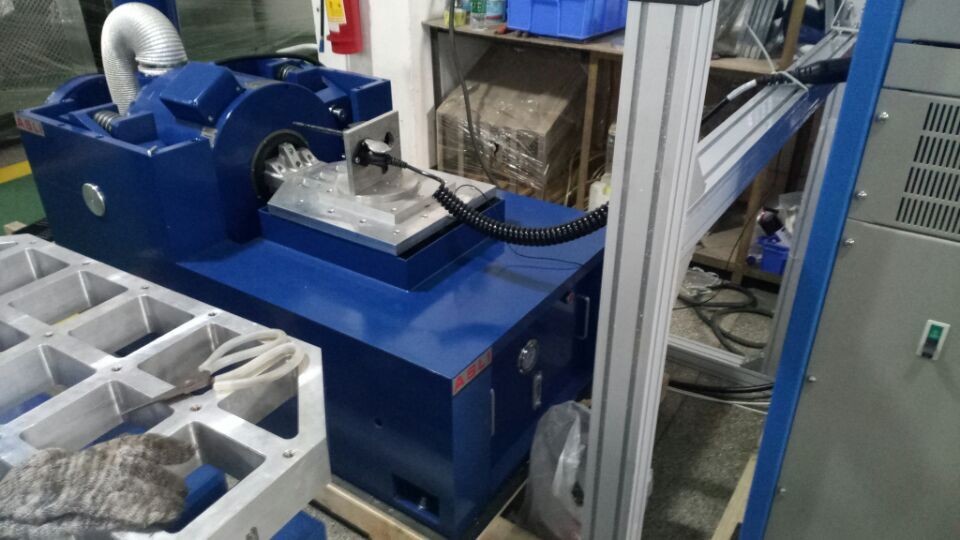

Foto's ter referentie:
Klantbezoek aan ASLi Company:
