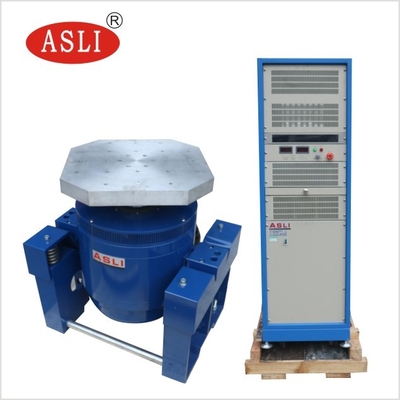

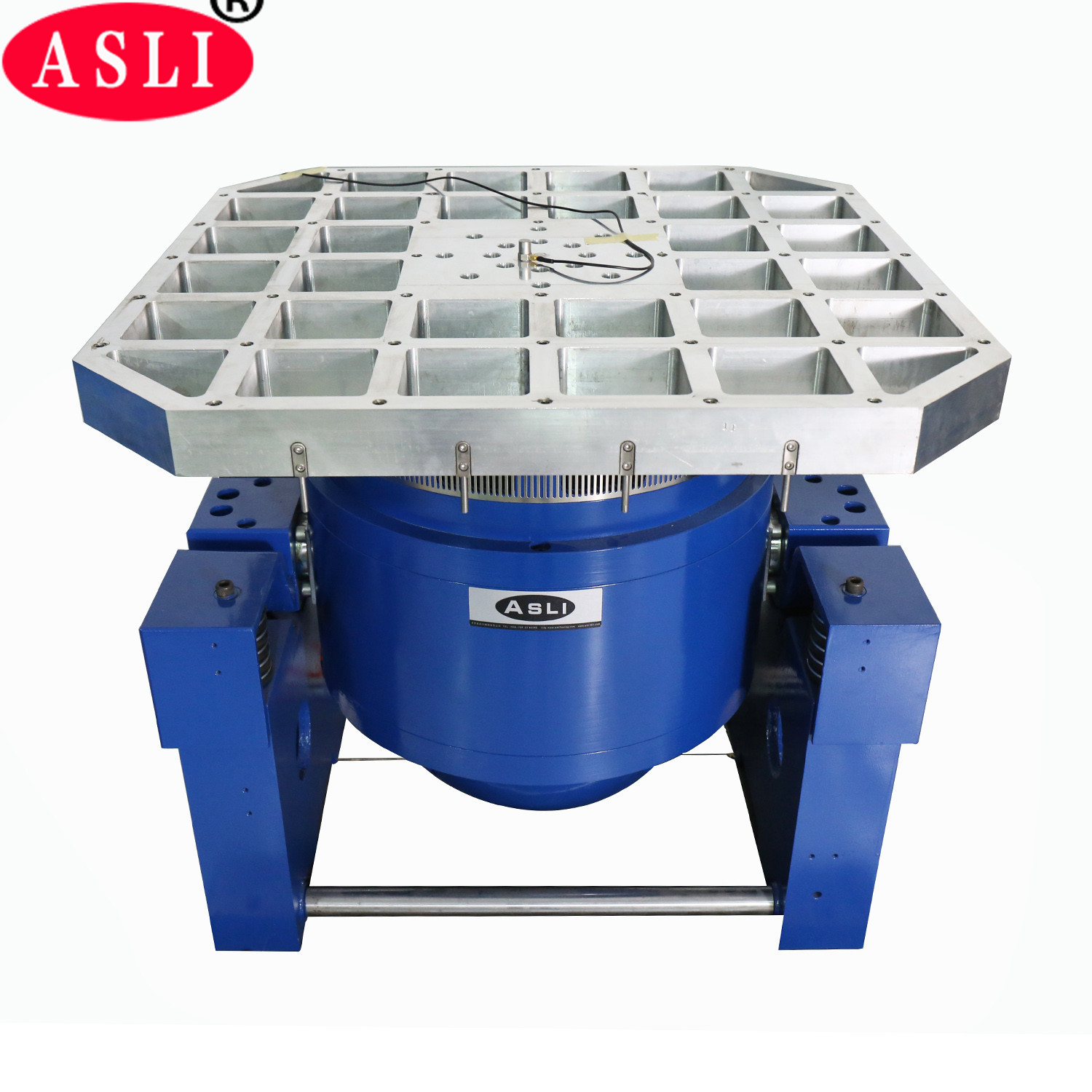

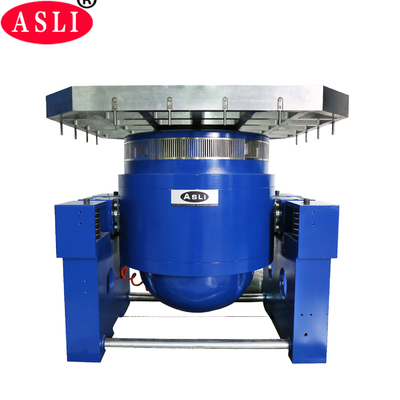

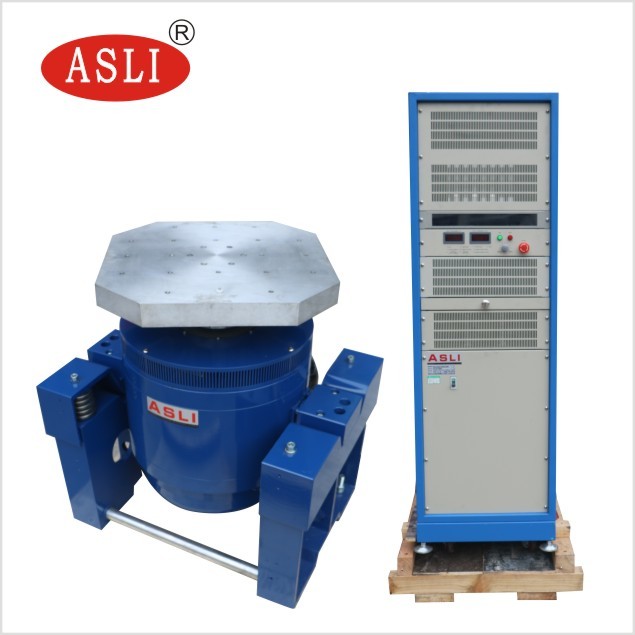

Verticale Hoge Frequentie 300kg. F Eleltrodynamisch Shaker For Automotive Testing
Product Details
| sinus kracht: | 12 maanden | Snelheid: | Klantverzoek |
|---|---|---|---|
| trilling richting: | Verticaal | versnelling: | 100G |
| Frequentie: | Standaard exportverpakking | Stroom: | L/C, D/A, D/P, T/T |
| Verplaatsing: | 25 mm | ||
| Markeren |
Verticale hoogfrequente elektrodynamische shaker,300kg.F elektrodynamische shaker,Automotive test elektrodynamische shaker |
||
Product Description

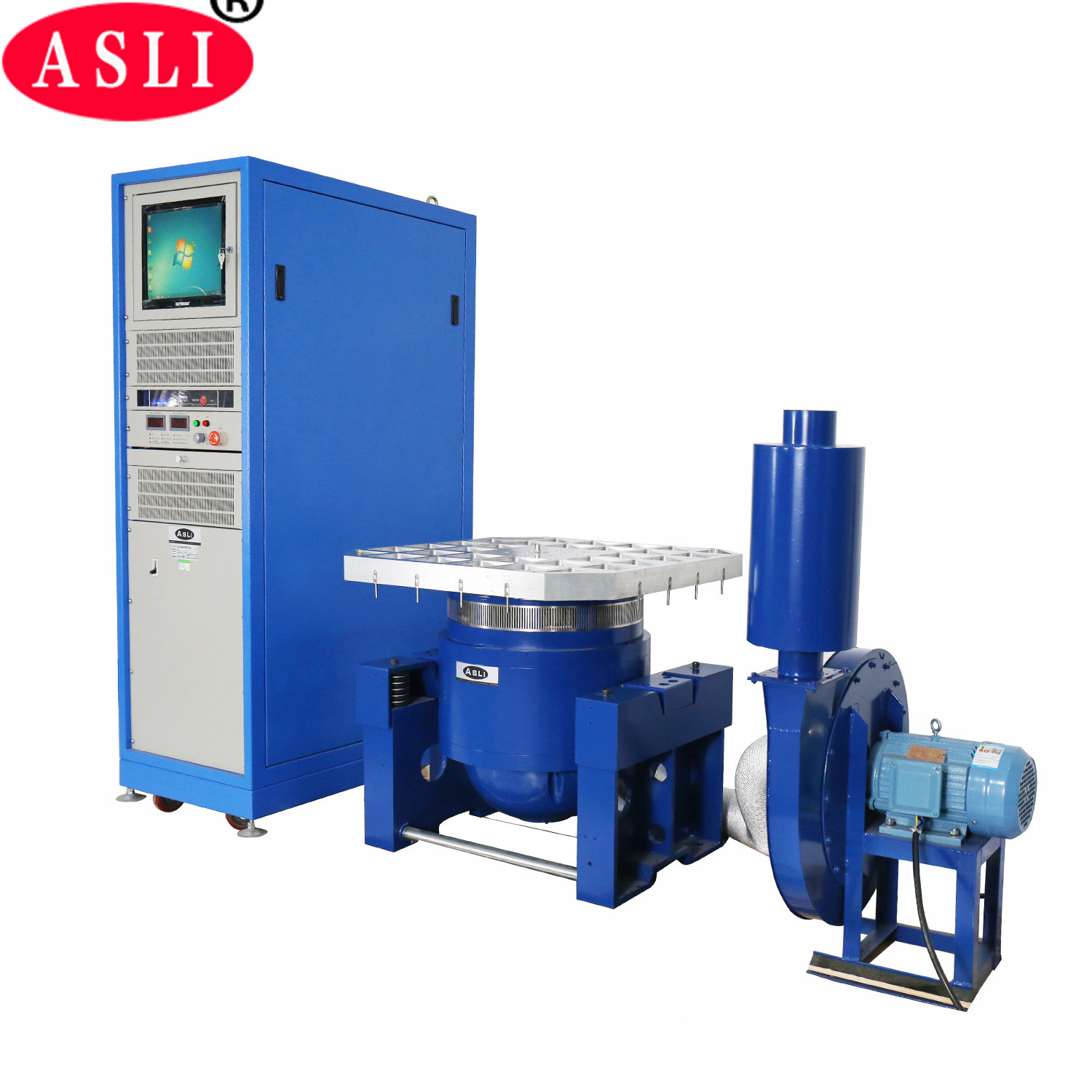

Verticale en horizontale vibratie-tafelproefmachine met hoge frequentieWij zijn een fabrikant van de elektrodynamische High Frequency Vibration Tester / High Frequency Vibration Fatigue Tester serieDeze systemen nemen geavanceerde technologieën aan, waaronder een dubbele magnetische circuitstructuur, zelf gegenereerde skelet actiekringe, luchtondersteuning, rollagers en lineaire begeleiding.en trunnion isolatie.
De apparatuur kan X-, Y- en Z-sinusoïdale trillingen met drie assen en breedbandrandom trillingen uitvoeren, evenals klassieke pulstesten (half-sinus, trapezium,de zadentandgolf) en schokrespons spectrumonderzoekenDeze producten worden op grote schaal gebruikt in de nationale defensie, wapen, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.
- Goed ontworpen dynamisch cirkel skelet, met een hogere fase axiale resonantie frequentie.
- Twee-magnetische circuits met een laag magnetisch fluxlek, compacte en rationele structuur.
- Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie, die een sterke excentrische laadcapaciteit.
- Trunnion isolatie fundering voor stabiele werking, met handige mobiele installatie.
- De geavanceerde technologie van het bewegende systeem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- De statische en dynamische stijfheid van het lager worden geoptimaliseerd, waardoor de trillingstafelcapaciteit wordt verhoogd en de prestaties bij lage frequenties worden verbeterd.
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Binnen een kleine laadbank worden een hogere versnelling en werkfrequentie gerealiseerd, waardoor de laadcapaciteit en de algemene prestaties van de machinebank worden verbeterd.

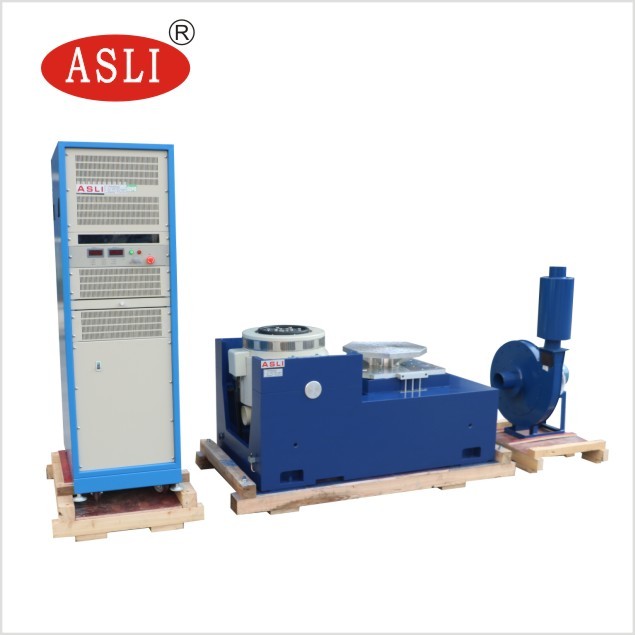

- De horizontale bank en de trillingsbank zijn een integraal type met een perfecte structuur, waardoor de installatie en aanpassing handig zijn.
- Statische drukbaan, V-vormig ontwerp, met capaciteit voor hellingsweerstand en vervorming van belastingen.
- Ingebouwde oliepomp met goede structuur en gemakkelijke bediening.
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢ 1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢ 1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
VT verticale verlengde bank en gespecificeerde klemmen zijn nauwkeurig berekend en uitgebreid ontworpen om ervoor te zorgen dat de klant de beste prestaties krijgt volgens een perfecte structuur,materiaal van hoge kwaliteit, en vakmanschap.
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Product Highlights
Verticale elektrodynamische schudder voor testen in de automobielsector: 3000N sinuskracht, 3-3500Hz, 100g versnelling, 25 mm verplaatsing. Voorzien van dubbel magnetisch circuit, luchtvering en tapisolatie voor betrouwbare X/Y/Z-trillingstests. Aangepaste opties beschikbaar.
