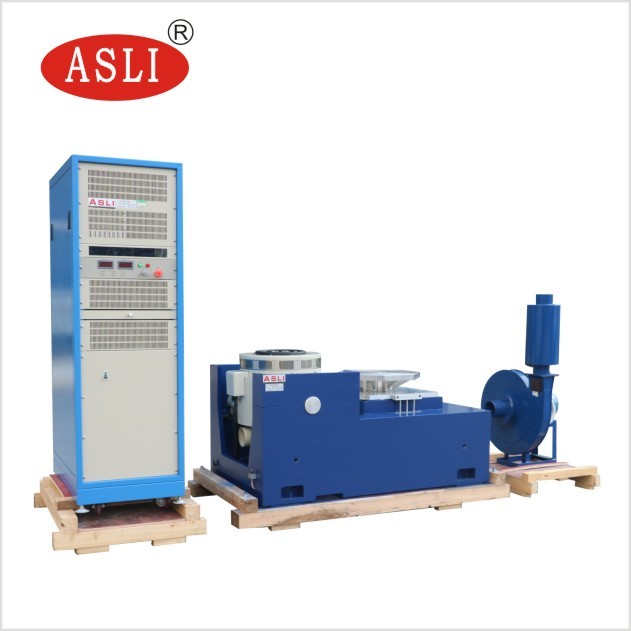

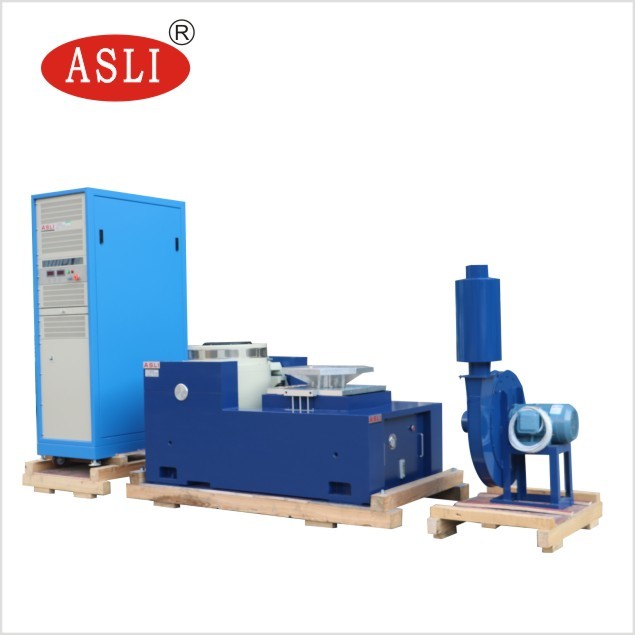

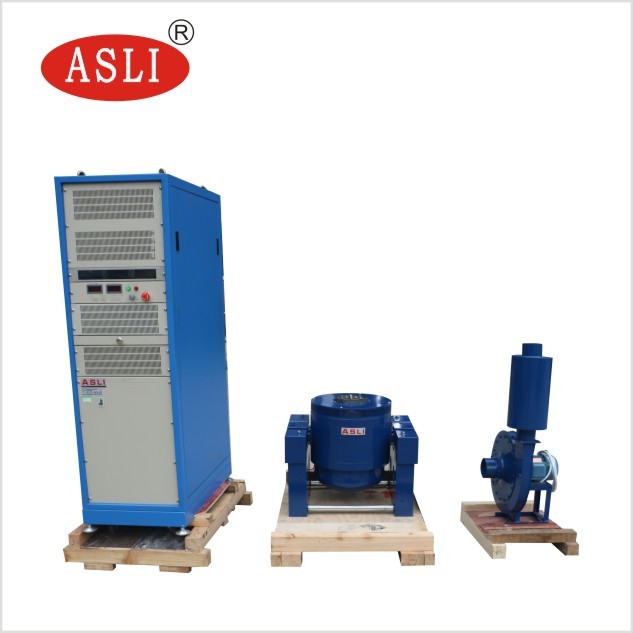

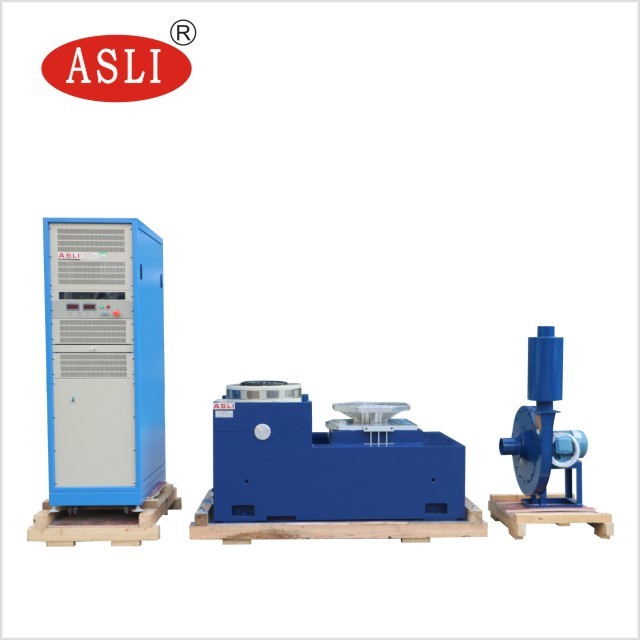

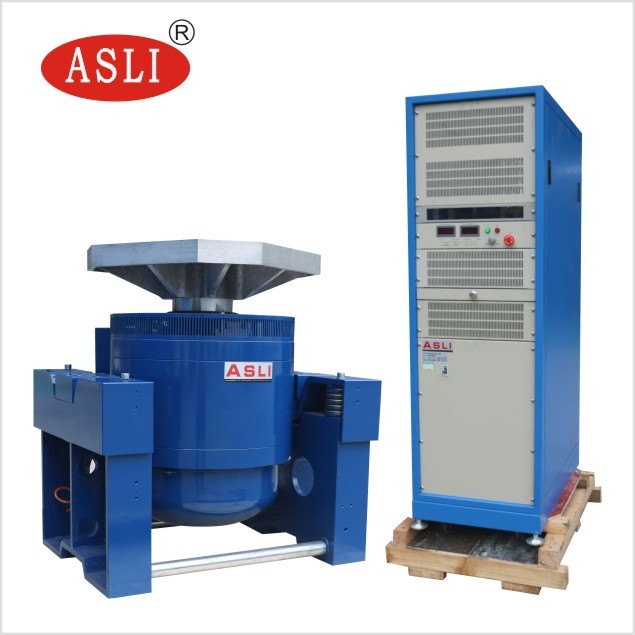

380V de Machine van de de Trillingstest van het sinusbereik, 3KN-trilling het testen apparaat
Product Details
| sinus: | 3000N | Snelheid: | 1,6 m/s |
|---|---|---|---|
| Trillingsrichting: | Verticaal | Versnelling: | 100 g |
| Frequentie: | 3 ~ 3500Hz | Stroom: | 380V 3 fase |
| Verplaatsing: | 25 mm | ||
| Markeren |
3KN de trillingstest van het sinusbereik,380V de trillingstest van het sinusbereik,3KN trilling het testen apparaat |
||
Product Description
De380V sinus sweep trillingstestmachineis een elektrodynamisch trillingsonderzoekstoestel met een hoge prestatie van 3KN, ontworpen voor nauwkeurige frequentiescoating en klimaattrillingen.Als toonaangevende fabrikant van elektrodynamische hoogfrequente trillingen tester en hoogfrequente trillingen vermoeidheid tester serie, we hebben geavanceerde technologieën, waaronder een dubbelmagnetische circuitstructuur, zelf gegenereerde skelet actie cirkels, lucht draagbare steun, rollagers met lineaire begeleiding,en trunnion isolatieDit systeem voert X-, Y- en Z-drieassige sinusvormige trillingen, breedbandrandom trillingen en klassieke pulstesten uit (half sinus, trapeziumvormige,De test is gebaseerd op de resultaten van de test met de zogenaamde "saagtandgolf" (see-tooth wave) en het schokrespons spectrum..
Deze producten worden op grote schaal gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten.
- Goed ontworpen dynamisch cirkel skelet, met een hogere fase axiale resonantie frequentie.
- Twee-magnetische circuits, laag magnetisch flux lek, compacte en rationele structuur.
- Rocker Rod-rollagers met een rechte en importgerichte composietcarrosserie met een stijfheidsoriëntatie met excentrische draagcapaciteit.

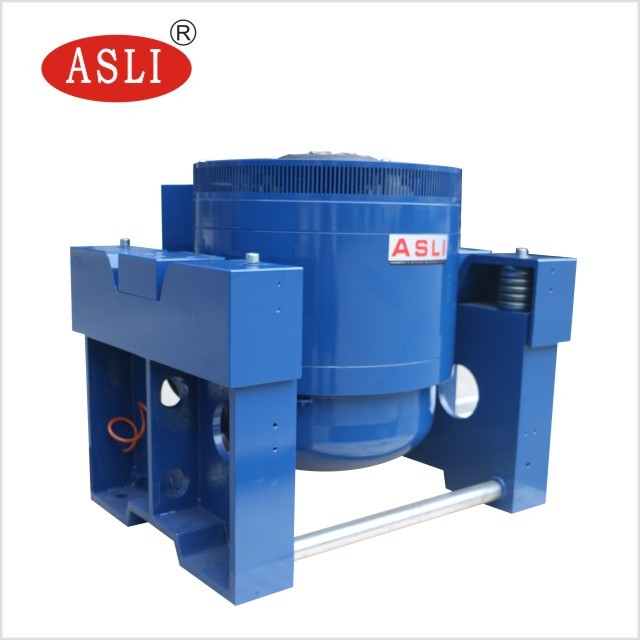

- Trunnion isolatie fundering gewijd aan het gebruik van hormonen, met handige mobiele installatie.
- Een geavanceerd verplaatsingssysteem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- Statische en dynamische stijfheid van de dragende kleine ballon, waardoor de trillingstafelcapaciteit toeneemt en de prestaties bij lage frequenties worden verbeterd.
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Binnen een kleine laadbank om een hogere versnelling en werkfrequentie te realiseren, waardoor de laadcapaciteit en de prestaties van de hele machinebank worden verbeterd.
- De horizontale bank en de trillingsbank zijn van integraal type, met een perfecte structuur en een gemakkelijke installatie en aanpassing.
- Statische drukbaan, V-vormig, hellingsbestendig en vervormingstendendend.
- Ingebouwde oliepomp, goede structuur en gemakkelijke bediening.
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5-800 5-1100 5-1400 | 126 168 210 |
VT verticale verlengde bank en gespecificeerde klemmen zijn nauwkeurig berekend en uitgebreid ontworpen om ervoor te zorgen dat de klant de beste prestaties krijgt volgens een perfecte structuur,materiaal van hoge kwaliteit, en vakmanschap.
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Product Highlights
380V sinus sweep trillingstestmachine met 3000N kracht, 3-3500Hz frequentie, 100g versnelling en 25 mm verplaatsing. Voorzien van dubbelmagnetisch circuit, luchtvering en tapisolatie voor betrouwbaar testen van de X/Y/Z-as. Ideaal voor ruimtevaart-, elektronica- en defensietoepassingen.
