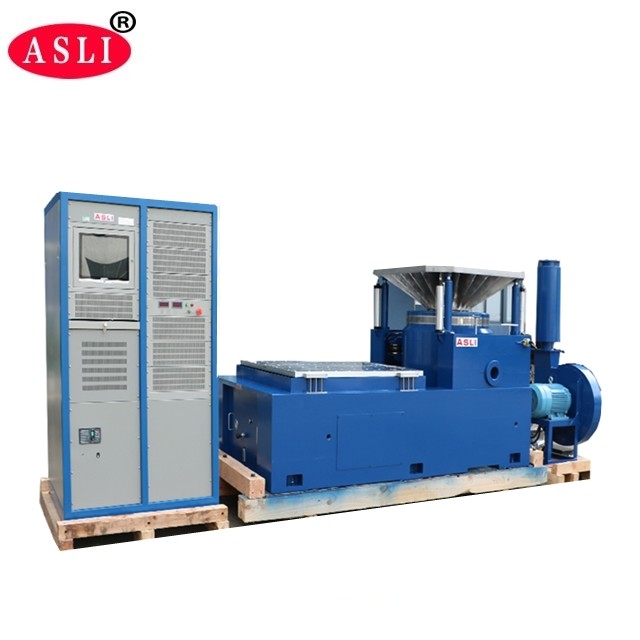

Vibratietafel Professionele instrumenten voor auto-onderdelen en algemene kwaliteitscontrole
Toepassing
High Frequency Vibration Shaker heeft de 'dubbelmagnetische circuitstructuur', de 'zelfgegenereerde skelet actiekringe', de 'Airborne Support' en de 'rollagers en lineaire begeleiding' aangenomen."trunnion isolatie" geavanceerde moderne technologie en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusvormige trillingen test en breedband willekeurige trillingen tests, te worden voltooid door de klassieke (half-sinus) puls en schokrespons spectrum test.Het wordt veel gebruikt in de nationale verdediging., wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.

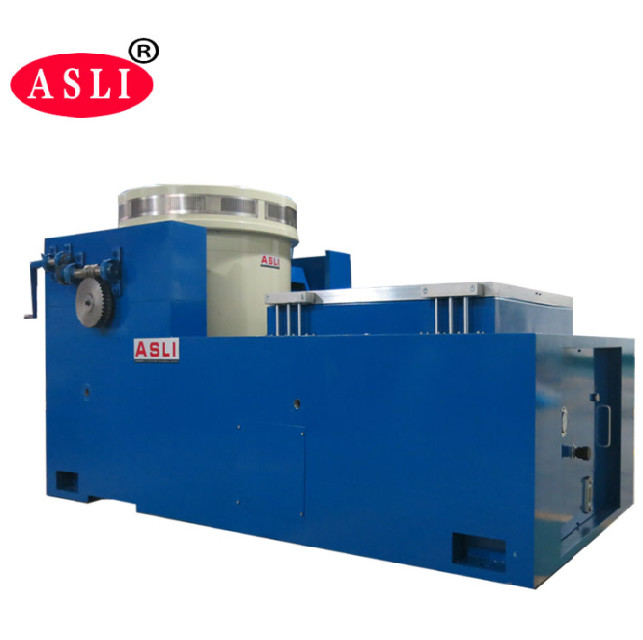

Over het trillingssysteem
(1) Dubbele magnetische circuitstructuur om een hoge intensiteit van het magnetisch veld te garanderen en het fluxlekken te verminderen;
Een speciale ontgassingsstructuur kan het fluxlekken tot minder dan 1 mt verminderen.
(2) U-vormige veren, rollen en lineaire lagers voor een sterke weerstand tegen afbuigende belasting

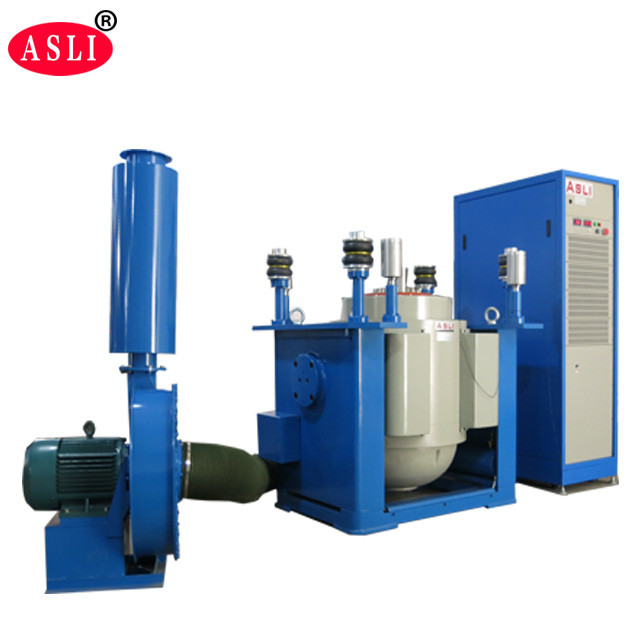

(3) Luchtveren worden gebruikt voor trillingsisolatie; trillingssystemen werken stabiel, zelfs bij zware belasting;
geen speciale fundering nodig
(4) Beschermingsinrichtingen zijn voorzien voor oververwarming, overbelasting, overstroom, overspanning en
oververplaatsing van de trillingsmeter;
Elektrische netbeschermingsinrichtingen voor overspanning, onderspanning, faseverlies;
Aandrijving.stroombeperking, zachte start, overtemperatuur, korte stroom, modulefoutbescherming
(5) Kan sinus-, willekeurige en impactonderzoeken uitvoeren
(6) Dit systeem heeft weinig behoefte aan spanningsschommelingen, ≤ ± 10% is OK
(7) Dit systeem vereist weinig grondweerstand, ≤4Ω is OK
(8) Hoge betrouwbaarheid, met name geschikt voor langdurig gebruik
(1) Nominale kracht: sinuskracht 10000N; willekeurige kracht 10000N; schokkracht 20000N;
(2) Frequentiebereik:3Hz tot 3000Hz, vaste frequentie, heen en weer vegen, sinus, willekeurig, schok
(3)Sweep-frequency Mode: lineair, logaritmisch, heen en weer vegen, vaste frequentie
(4) Frequentietijden van het vegen: 1 tot 32767
(5) Frequentietijd: vaste frequentie/eenmalige 1-3600 minuten, kan een curve worden weergegeven.
(6) Maximale versnelling 1000 m/s2(niet-belast)
(7) Max. snelheid: 1,8 / s
(8) Max. verplaatsing: 51 mmp-p (zonder belasting), dubbele piek
(9)Slagverschuiving: 51 mm
(10) Gewicht van de bewegende spoel:14kg
(12) Trillingsgolf: sinus, willekeurig, schok
(13)Diameter van de bewegende spoel: Φ240 mm
(14) Afmeting van het trillingssysteem: W1060xH750xD845mm
(15) Gewicht van het trillingssysteem: 960 kg

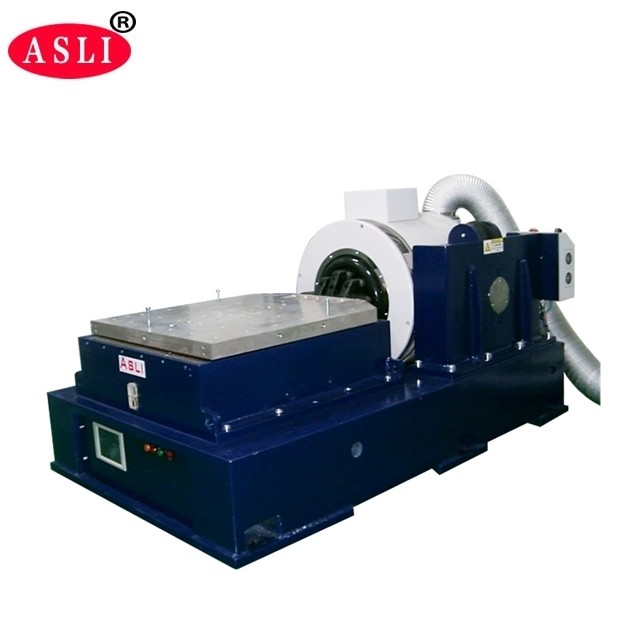

(16) Verticale expander van 600*600 mm en horizontale glijtafel van 600*600 mm
Technische parameters:
| Naam | Verpakkingsvibratietafel/vibratietafeltoetser voor auto-onderdelen | ||||||||
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid ((m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

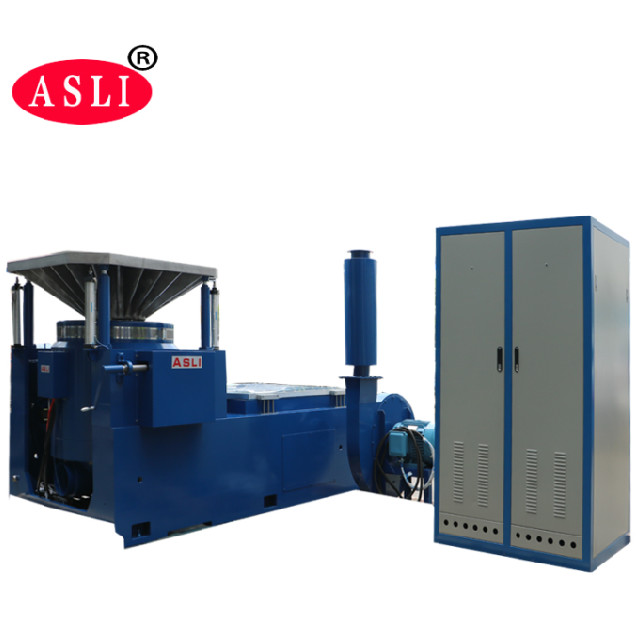

(1) Trillingsgenerator 1 set
(2) Trillingsregelaar 1 set
(3)Communicatieverbindingskamer 1
(4)DA-10 Versterker 1 set
(5) Excitatievermogen 1 pc
(7)Bestuurssoftware 1 set
(8) Koelsysteem 1 set
(9) Industriële computer 1 set
(10) Kleurenprinter 1 set ((optioneel)
(11) Versnellingssensor (inclusief uitgangslijn) 1 pc
(12) Trillingsbevestiging 1 set (facultatief, volgens het testmonster)
Digitale trillingsregelaar
Vibratie controller is het nieuwste ontwerp door ons bedrijf
dat een internationaal geavanceerd gedistribueerd systeem gebruikt
de architectuur, en de kern is de nieuwste TMS320 serie
32 bit hooggeschroefde floating-point processor van TI
De testverslag wordt automatisch gegenereerd in
Microsoft Word. Tijdens of na het testen wordt de
testrapport kan worden bewerkt en vervolgens gegenereerd
automatisch of handmatig.
