Mechanische schudder Hoogfrequente trillingstester XYZ-as Trillingstestmachine
Sollicitatie
High Frequency Vibration Shaker heeft de 'dubbel-magnetische circuitstructuur', 'zelf gegenereerde skeletactiecirkels', 'Airborne Support' en 'rollagers en lineaire geleiding', 'trunnion isolation' geavanceerde moderne technologie en speciale technologie aangenomen, kan worden voltooid in X, Y, Z drie-assige sinusoïdale trillingstest en breedband willekeurige trillingstests, te voltooien door de klassieke (half-sinus) puls- en schokresponsspectrumtest. Het wordt veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
(1) Nominale kracht: sinuskracht 10000N; willekeurige kracht 10000N; schokkracht 20000N;
(2) Frequentiebereik: 3 Hz tot 3000 Hz, vaste frequentie, heen en weer bewegen, sinus, willekeurig, schok
(3) Sweep-frequentiemodus: lineair, logaritmisch, heen en weer zwaaien, vaste frequentie
(4)Sweepfrequentietijden: 1 tot 32767
(5) Sweepfrequentietijd: vaste frequentie/enkele 1-3600 minuten, sweepfrequentiecurven kunnen worden weergegeven.
(6)Max. Acceleratie1000m/s2(niet geladen)
(7)Max. Snelheid: 1,8/s
(8)Max. Verplaatsing: 51 mmp-p (onbelast), dubbele piek
(9) Slagverplaatsing: 51 mm
(10) Gewicht van bewegende spoel: 14 kg
(12) Trillingsgolf: sinus, willekeurig, schok

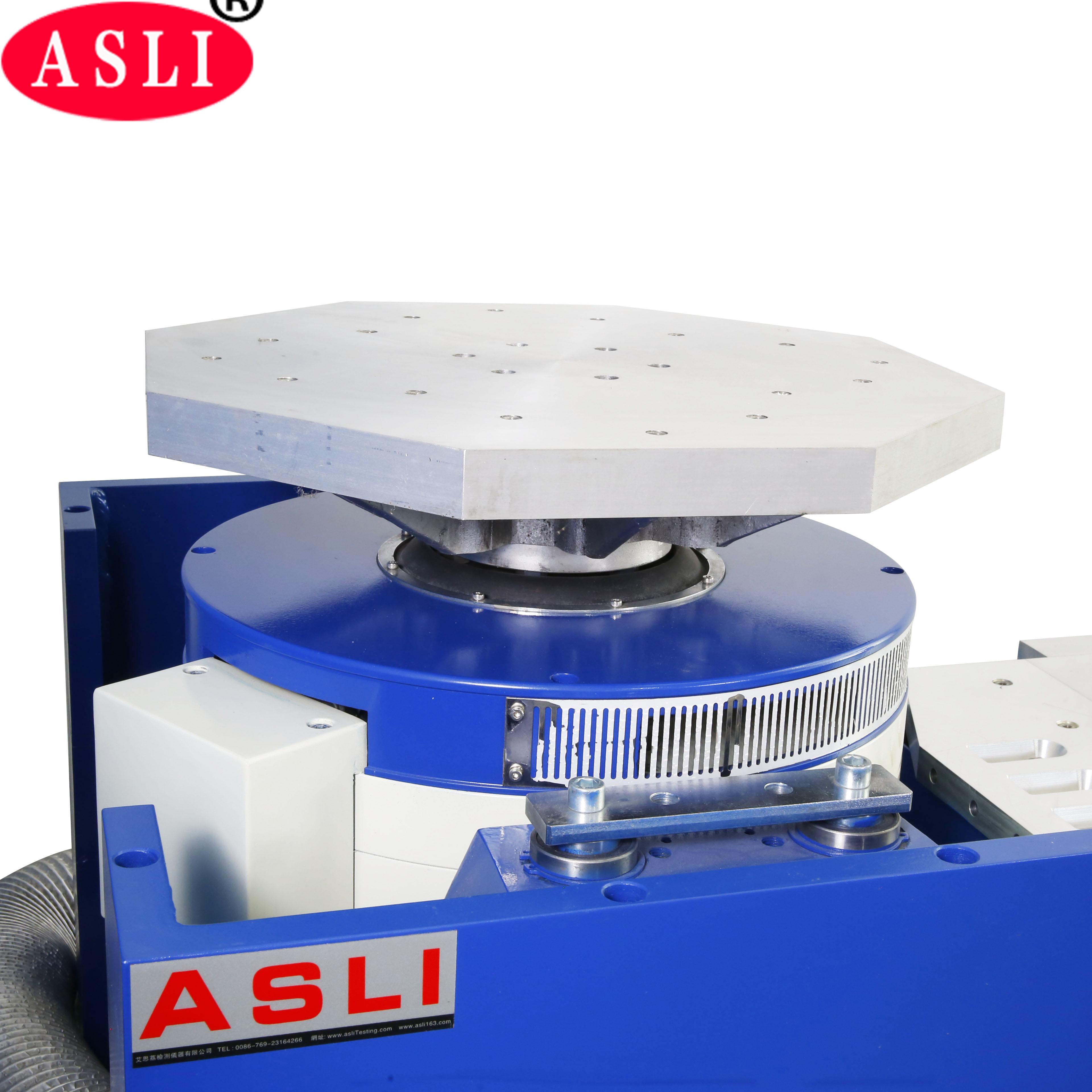

(13) Diameter van de bewegende spoel: Φ240 mm
(14) Afmetingen trilsysteem: B1060xH750xD845mm
(15) Gewicht trilsysteem: 960 kg

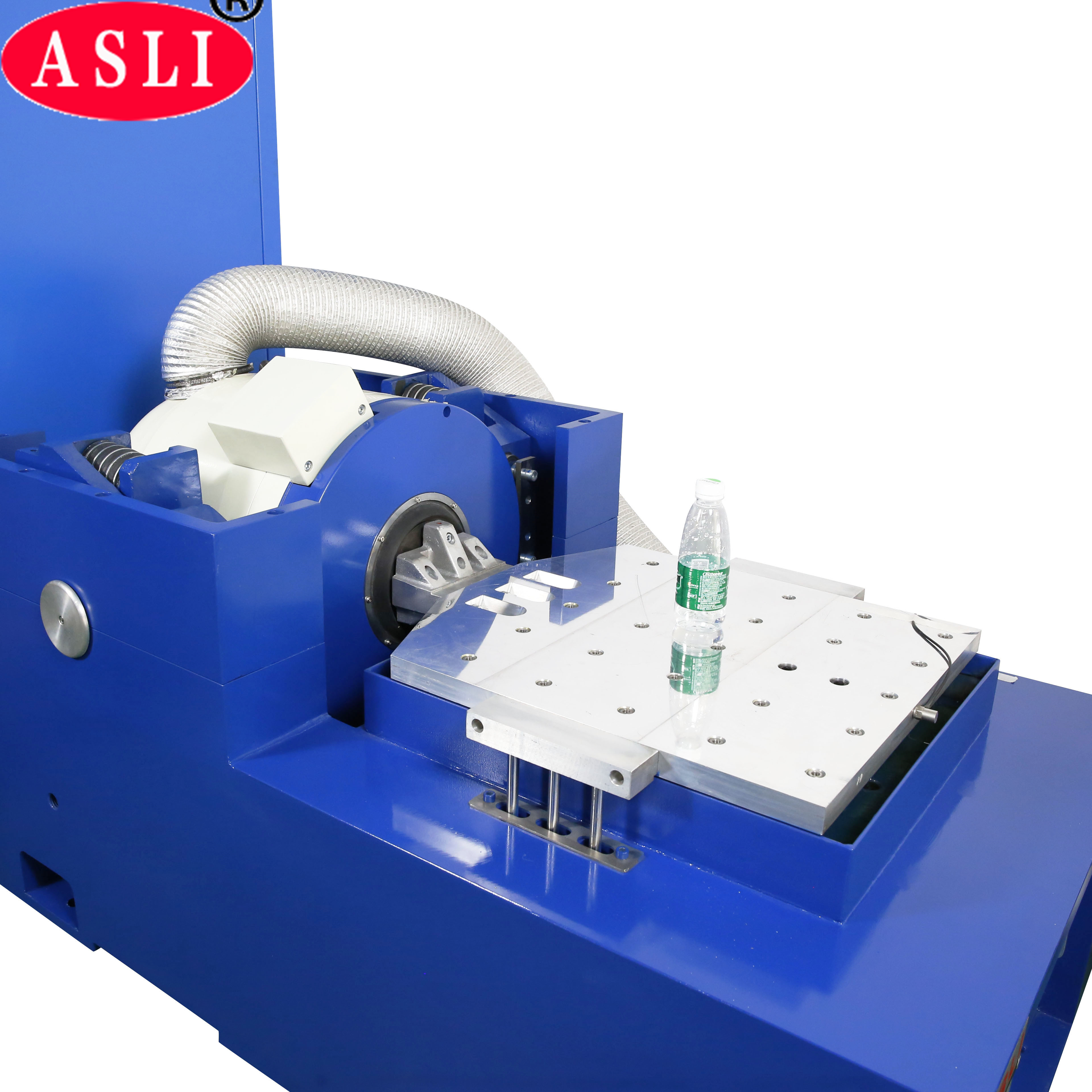

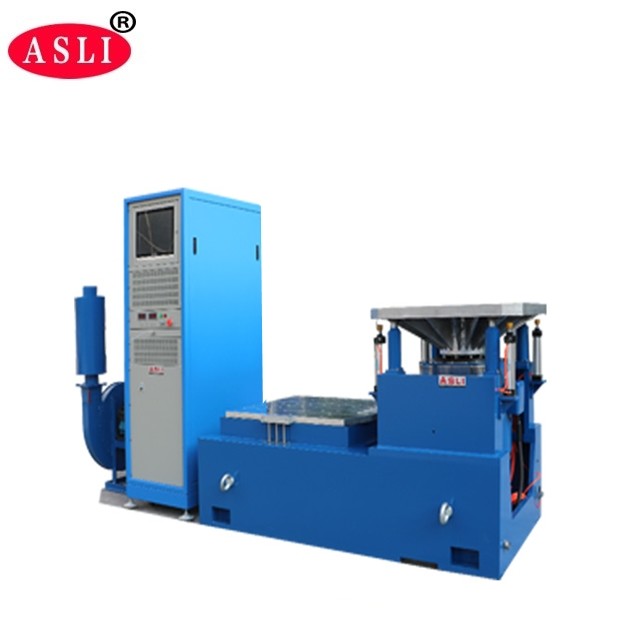

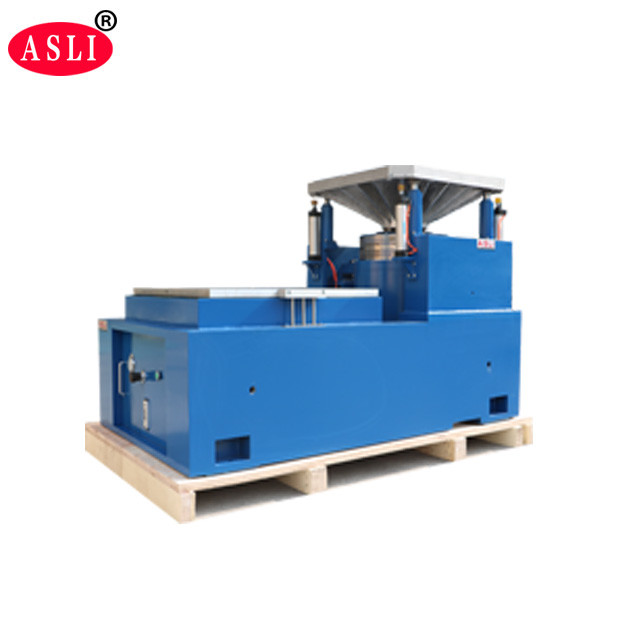

(16) 600 mm * 600 mm verticale expander en 600 * 600 mm horizontale schuiftafel
Technische parameters:
| Naam | Verpakkingstrillingstafel/trillingstafeltester voor auto-onderdelen | ||||||||
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Geschatte snelheid (m/s) | Nominale verplaatsing (pp) mm | Max. Laden (kg) | bewegende spoel (kg) | Afmeting van bewegende spoel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

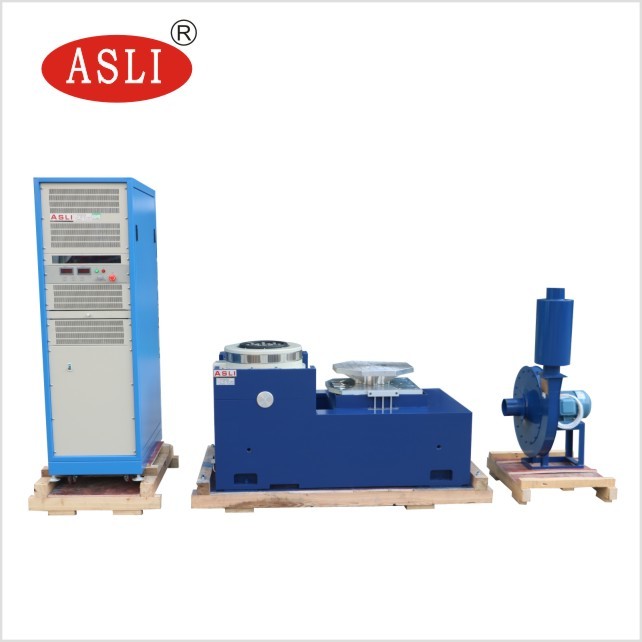

(1) Trillingsgenerator 1 set
(2) Trillingscontroller 1 set
(3) Communicatieverbindingskamer 1 set
(4)DA-10 eindversterker 1 set
(5) Excitatievermogen 1 st
(7) Stuurprogrammasoftware 1 set
(8) Koelsysteem 1 set
(9) Industriële computer 1 set
(10) Kleurenprinter 1 set (optioneel)
(11)Acceleratiesensor (inclusief uitgangslijn) 1 st
(12) Trillingsarmatuur 1 set (optioneel, volgens het testmonster
Digitale vibratiecontroller
Trillingscontroller is het nieuwste ontwerp van ons bedrijf
dat een internationaal geavanceerd gedistribueerd systeem gebruikt
architectuur, en de kern ervan is de nieuwste TMS320-serie
32-bits hogesnelheidsprocessor met drijvende komma van TI
bedrijf. Er wordt automatisch een testrapport gegenereerd
Woord. Tijdens of na het testen wordt de
testrapport kan worden bewerkt en vervolgens gegenereerd
automatisch of handmatig.
