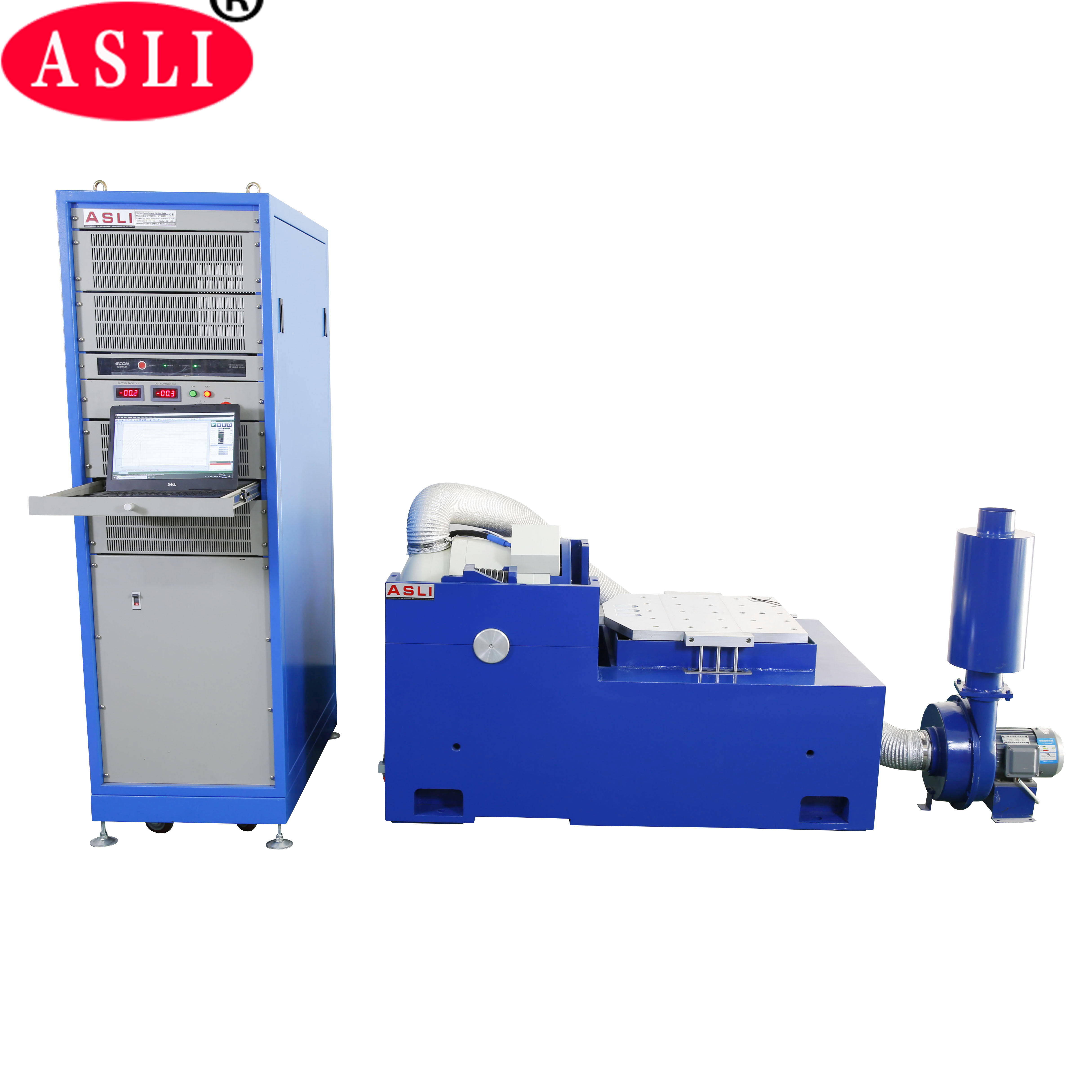

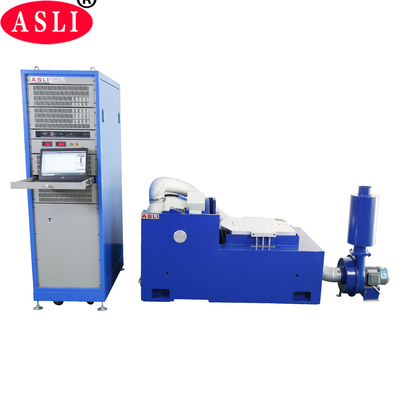

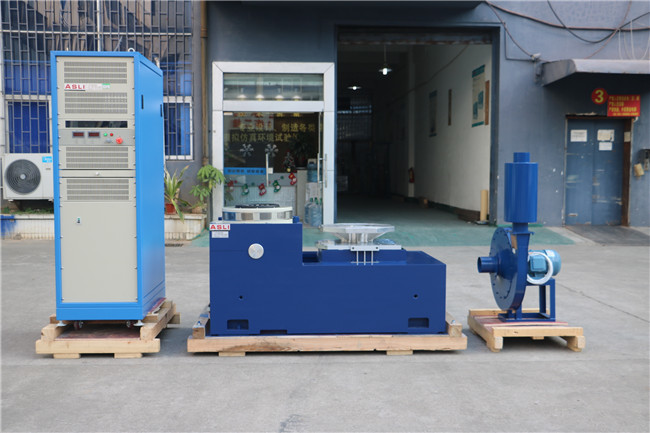

Elektrodynamische schudder voor trillingstest van mobiele telefoon uitgevoerd volgens Ista Iec-standaard
Sollicitatie
High Frequency Vibration Shaker heeft de 'dubbel-magnetische circuitstructuur', 'zelf gegenereerde skeletactiecirkels', 'Airborne Support' en 'rollagers en lineaire geleiding', 'trunnion isolation' geavanceerde moderne technologie en speciale technologie aangenomen, kan worden voltooid in X, Y, Z drie-assige sinusoïdale trillingstest en breedband willekeurige trillingstests, te voltooien door de klassieke (half-sinus) puls- en schokresponsspectrumtest. Het wordt veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
(1) Nominale kracht: sinuskracht 6000N; willekeurige kracht 6000N; schokkracht 12000N;
(2) Frequentiebereik: 5 Hz tot 3500 Hz, vaste frequentie, heen en weer zwaaien, sinus, willekeurig, schok
(3) Sweep-frequentiemodus: lineair, logaritmisch, heen en weer zwaaien, vaste frequentie
(4) Sweepfrequentietijden: 1 tot 32767
(5) Sweepfrequentietijd: vaste frequentie/enkel 1-3600 minuten, sweepfrequentiecurven kunnen worden weergegeven.
(6) Max. Acceleratie 1000m/s2(niet geladen)
(7) Maximale belasting 180 kg
(8) Max. Verplaatsing: 25 mm pp (onbelast), dubbele piek
(9) Slagverplaatsing: 25 mm
(10) Gewicht van bewegende spoel: 6,5 kg
(11) Trillingsrichtingen: verticaal
(12) Trillingsgolf: sinus, willekeurig, schok
(13) Diameter van de bewegende spoel: Φ230 mm
(14) Afmetingen trilsysteem (mm): B850xH750xD550mm
(15) Gewicht trilsysteem: 590 kg
2-2 Details trillingscomponenten
(1) Trillingsgenerator 1 set
(2) Trillingsregelaar 1 set
(3) Communicatieverbindingskamer 1 set
(4) DA-6 eindversterker 1 set
(5) Excitatievermogen 1 st
(7) Stuurprogrammasoftware 1 set
(8) Koelsysteem 1 set
(9) Industriële computer 1 set
Technische parameters:
| Naam | Verpakkingstrillingstafel/trillingstafeltester voor auto-onderdelen | ||||||||
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Geschatte snelheid (m/s) | Nominale verplaatsing (pp) mm | Max. Laden (kg) | bewegende spoel (kg) | Afmeting van bewegende spoel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
