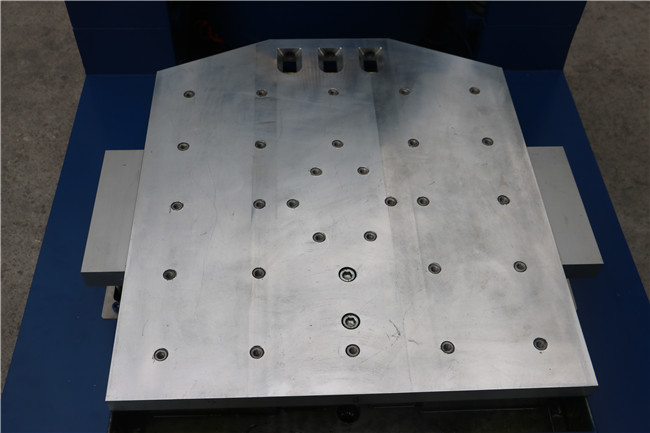

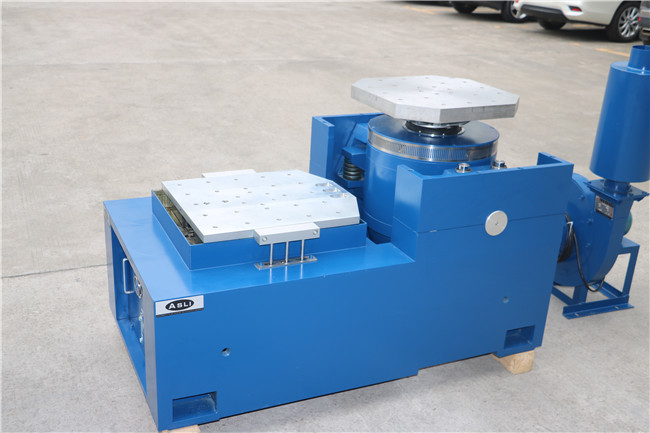

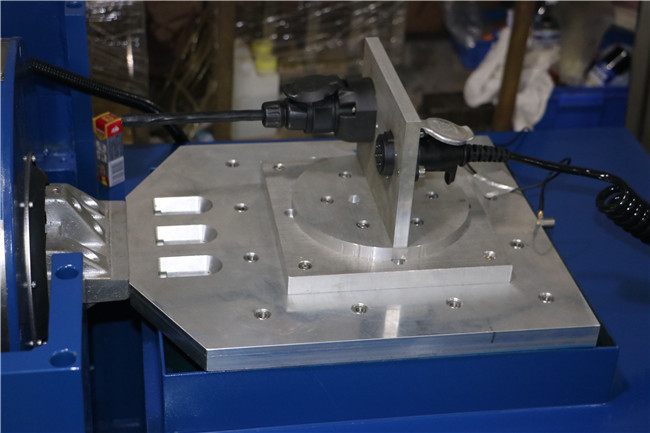

Vibratie-testsysteem Lab-apparatuur Verbeteren van het verpakkingsontwerp met schuiftafel
Digitale schakelversterker
Het systeem maakt gebruik van een digitale vermogenversterker met sinusvormige pulsbreedte-modulatie.het laagspanningssignaalinvoer door de regelaar wordt versterkt door het digitale circuit en hersteld tot het oorspronkelijke signaal, en vervolgens output naar de bewegende spoel van de trillende tafel om de elektrische trilling te bevorderen.

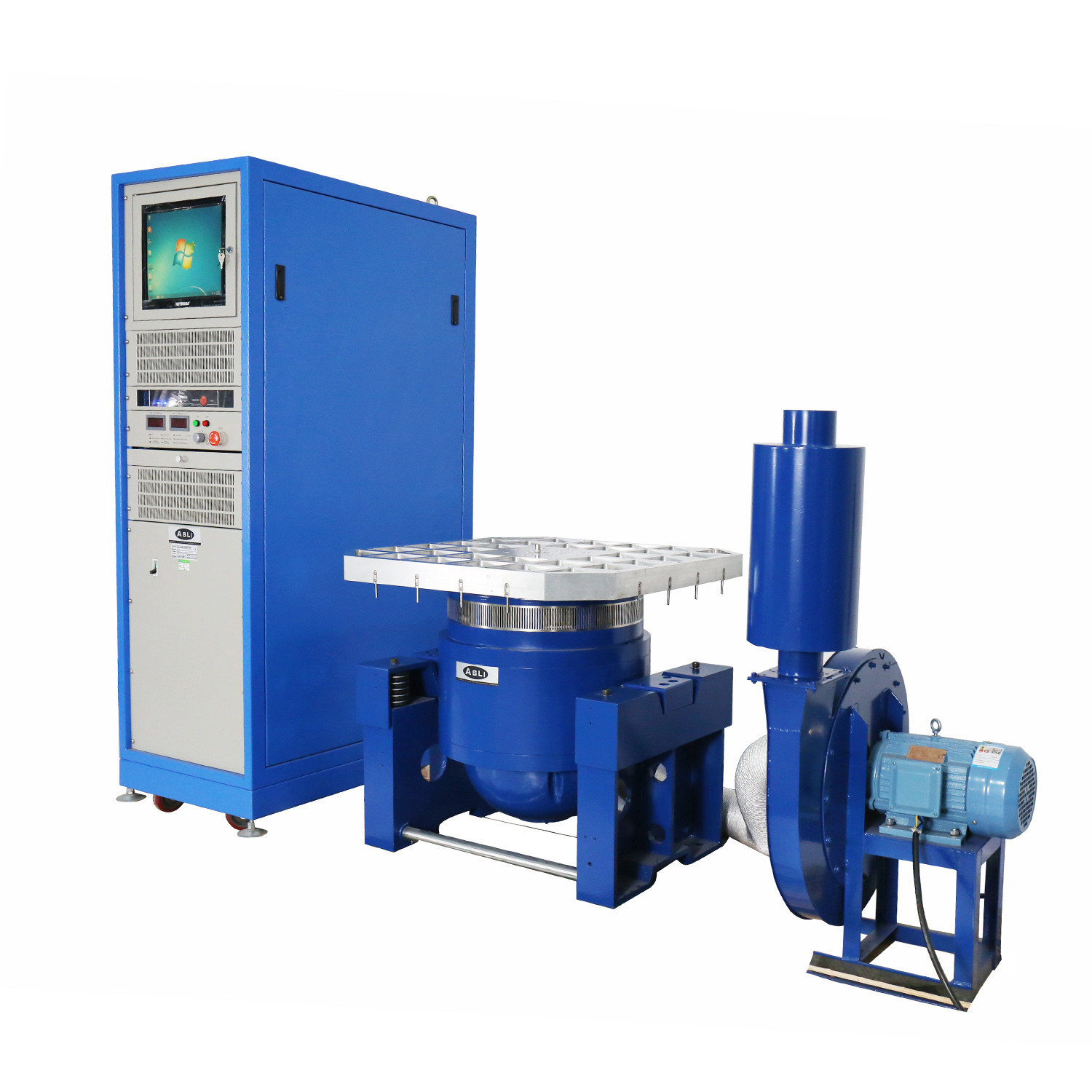

De belangrijkste onderdelen van de intelligente hoogspanningsversterker zijn: de frontale bediening, de vermogenversterkermodule, het beschermingscircuit, het voedingsonderdeel en de elektrische kast.Het systeem heeft een hoge spanning en een kleine stroom, waardoor het vermogensafbreken tijdens de transmissie wordt verminderd en een effectieve en redelijke impedantiemachting wordt bereikt.
| Sinusoïdale stuwkracht | 300 kgf |
| Willekeurige stuwkracht | 300 kgf rms |
| Schokdrijfkracht | 600 kgf |
| Frequentiebereik | 5 ~ 2800 Hz |
| Continu verplaatsing | 25.4 mm |
| Maximale snelheid | 1.8m/s |
| Schakelversterker | |
| Versterkeruitgang | 3.5 kVA |
| Signal/geluidsverhouding | > 65 dB |
| IF-winst | ≥ 80 |
| Totale harmonische vervorming(bij nominale kracht) | minder dan 0,5% bij gelijkstroom (0,1 Hz) tot 500 Hz; minder dan 1,0% bij 500 Hz tot 5000 Hz |
| Versterker van het vermogenfrequentiereactie | DC (0,1 Hz) tot 4500 Hz: ±3 dB; |
| Gemiddelde tijd tussenVerlies (MTBF) | > 35.000 uur |

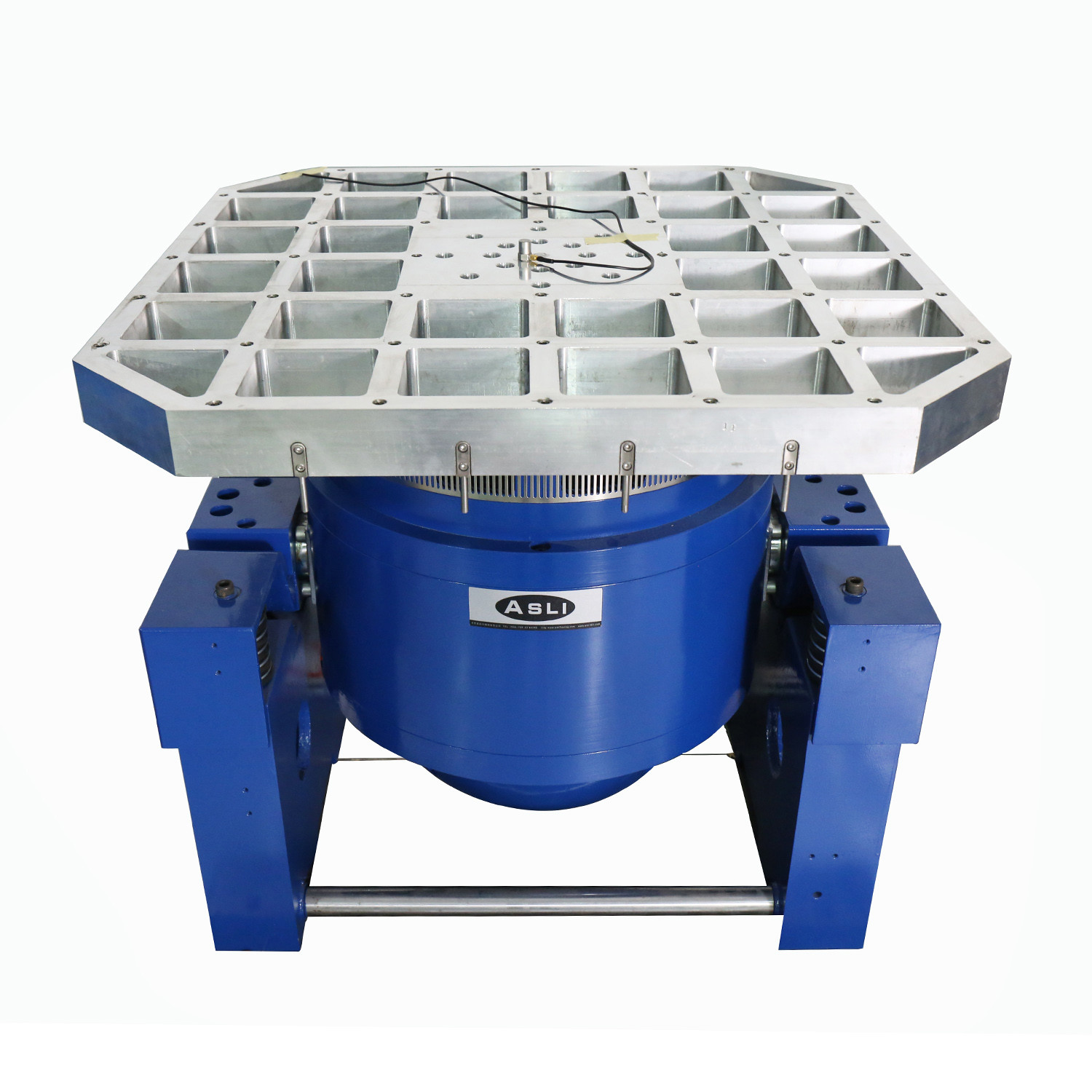

| Verticale uitbreidingsdek | |
| Tafelgrootte | 600 mm × 600 mm |
| De bovengrens van de werkingnominale frequentie | Sine 2200Hz, willekeurige 3500Hz |
| Tegengewicht | 30 kg |
| Materiaal voor het werkblad | Aluminiumlegering |
| Vibratieregelaar | |
| besturingssysteem | Windows 7 |
| Operatie-interface | Chinese en Engelse interface |
| Softwarefunctie | Sine, willekeurige, klassieke schok, resonantiezoek en resident |
