Vibratieproefapparatuur ES-10.pdf

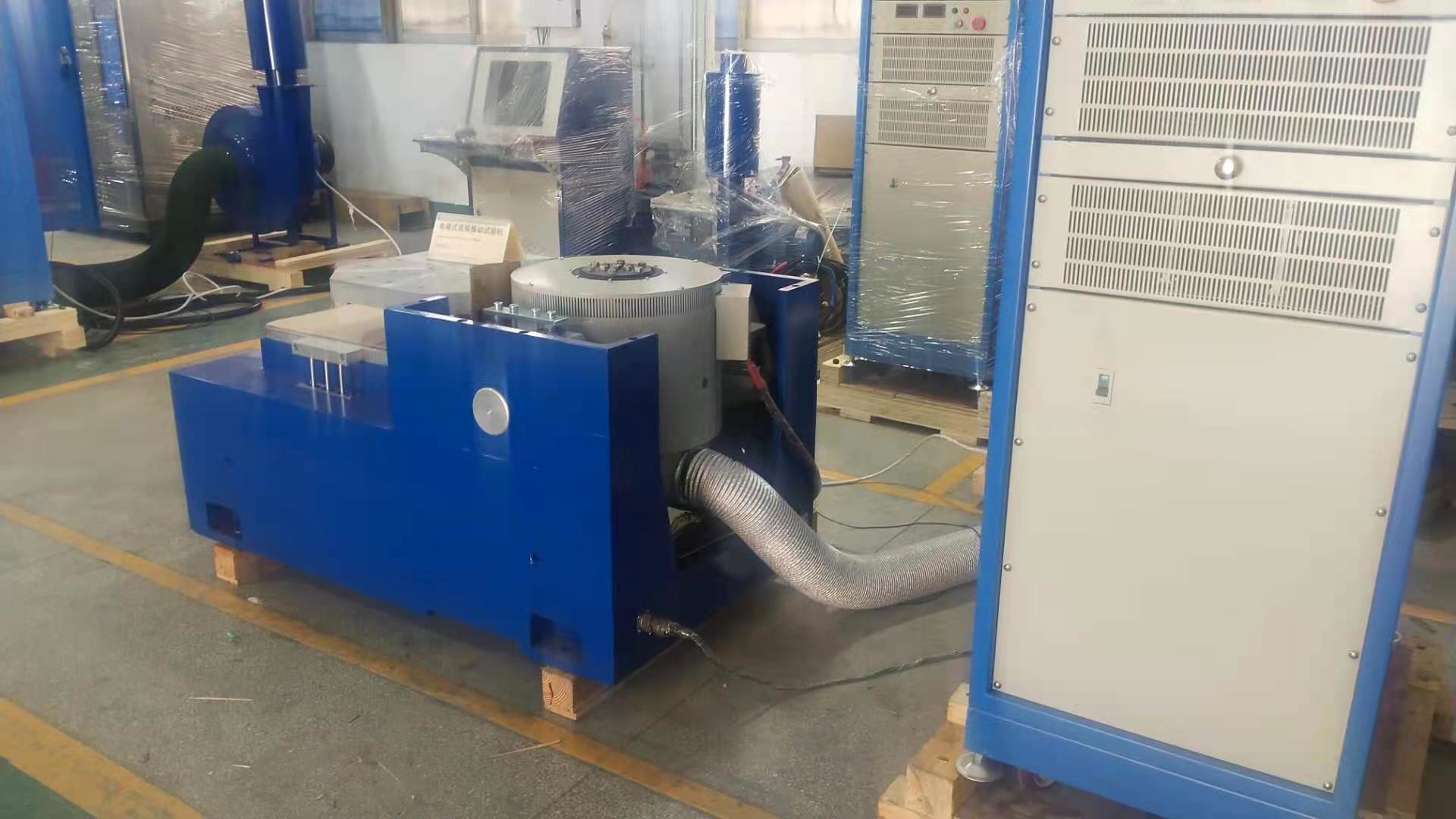

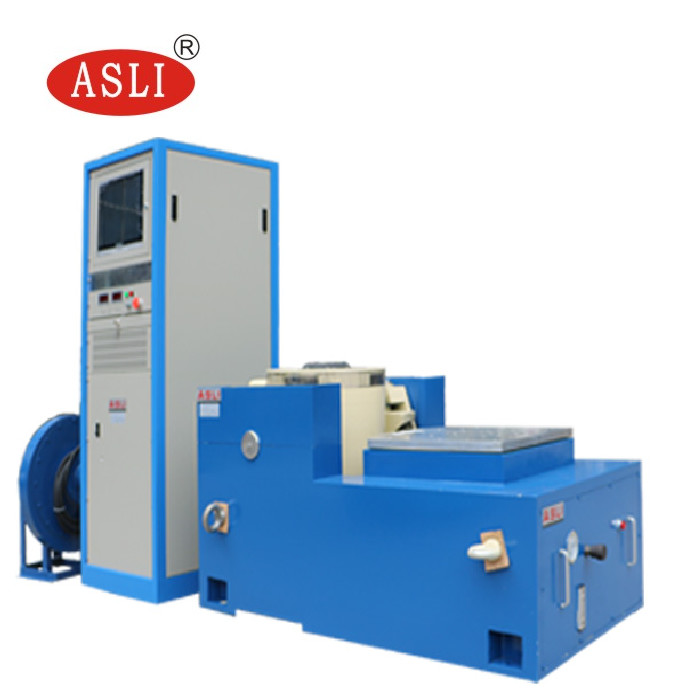

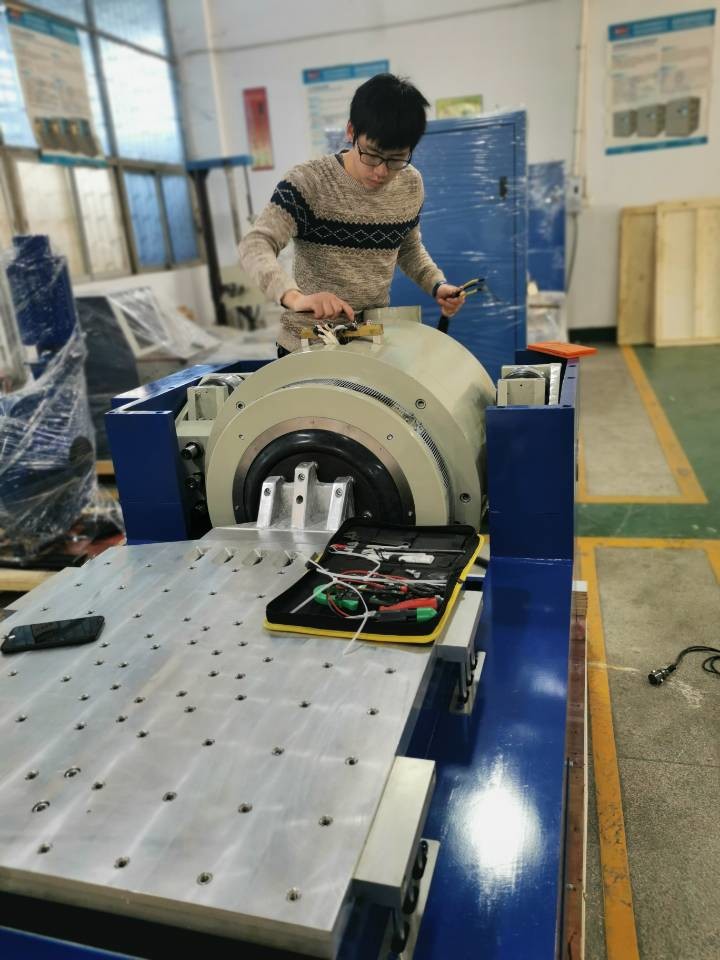

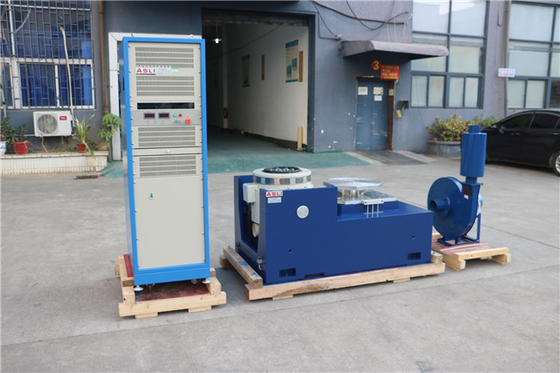

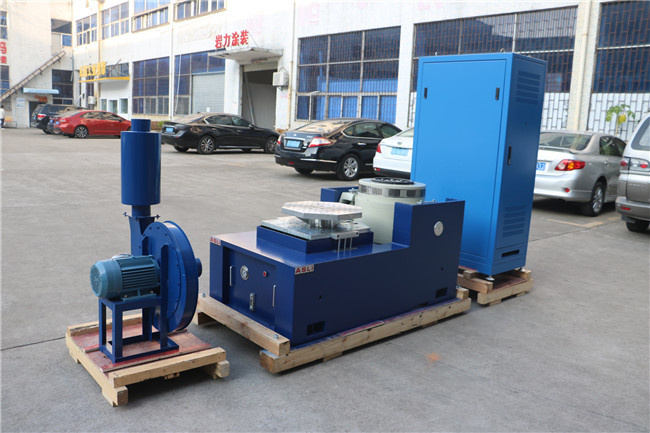

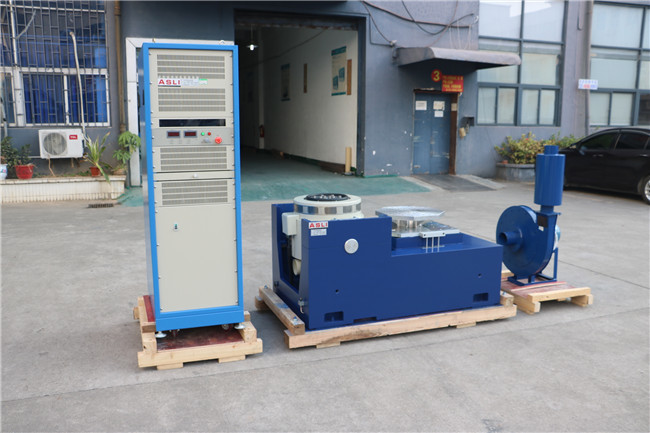

Hoogfrequente verticale en horizontale elektrodynamische trillingsmachine
trillingsproefmachine volgens het standaardontwerp voor batterijgerelateerde tests, simulatie, onder de bepaalde omstandigheden van de trillingsproef van de batterij,de batterij of het batterijpakket is bevestigd aan de trillingstafel, volgens de voorgeschreven frequentie, versnelling en verplaatsingsmodus langs de batterijmonstertrillingen van drie onderling loodrecht gelegen richtingen mag de batterij niet lekken,Verlies geen moed.Geen gebroken, geen brand en explosie.
Technische parameters:
Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
Testnorm:
GB/T 31486-2015
UL 1642:2012 < Norm voor lithiumbatterijen >
UL 2054: 2012 < Batterijen voor huishoudelijk en commercieel gebruik>
UN38.3 ((2012) < Deel 3: voorstel voor gevaarlijke goederenvervoer - test- en standaardhandleiding>
IEC 62133-2:2017 < Veiligheidsvereisten voor draagbare gesloten secundaire cellen en van deze batterijen vervaardigde batterijen voor gebruik in draagbare toepassingen - Deel 2: Lithiumsystemen>
IEC 62281: 2004
IEC 60086: 2007
Vibratieproeven hebben een zeer breed toepassingsgebied, van printplaten, batterijen, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten tot andere industriële producten.
Naast de trillingstestbank omvat ons assortiment ook:
(1) Temperatuur/vochtigheidstestreeks: Temperatuurvochtigheidstestkamer, Stabiliteitstoetskamer, Thermische schoktestkamer,Temperatuur Vochtigheid UV-testkamerRamp temperatuur kamer.
(2) Verouderingstestreeks:Hoge temperatuuroven, Vacuumdroging oven, Luchtventilatie verouderingstestkamer, Stoomverouderingstestkamer, Ozontestkamer, Brand in testapparatuur
(3) Weersimulatiestreeks: regenspray-testkamer, stoftestkamer, xenoonlampverouderingstestkamer, UV-testkamerb.er
(4) Mechanische testreeksen: trillingstestmachine, droptestmachine,Bump Test Machine, Acceleration Mechanical Shock Testerenzovoort.
Als u meer informatie nodig heeft overUN 38.3 IEC 62133 Standard High Acceleration Electrodynamic Shakers for Battery Cell Test, aarzel niet om uw vragen te sturen.
