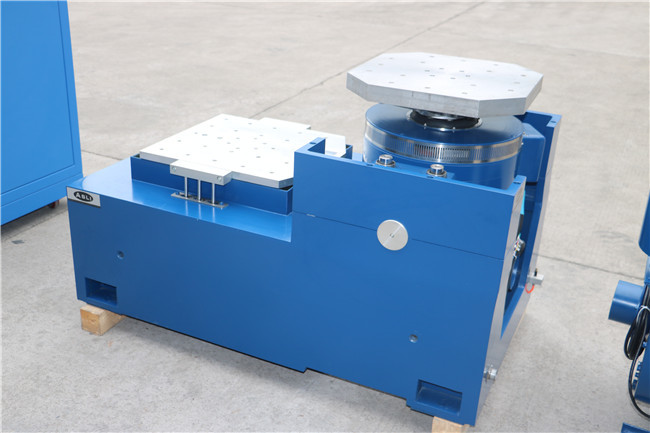

180kg het laden van de Lijst van de 3 Astrilling, 600kg. F de Machine van het Trillingsmeetapparaat
Product Details
| trillingskracht: | 6000N | Trillingsrichting: | 3 as |
|---|---|---|---|
| Gewicht bewegende spoel: | 6,5 kg | Verplaatsing: | 25 mm |
| Max. Versnelling: | 100g | Sollicitatie: | Klein onderdeel |
| Markeren |
180kg het laden van de lijst van de 3 astrilling,600kg.f 3 de lijst van de astrilling,600kg.f de machine van het trillingsmeetapparaat |
||
Product Description

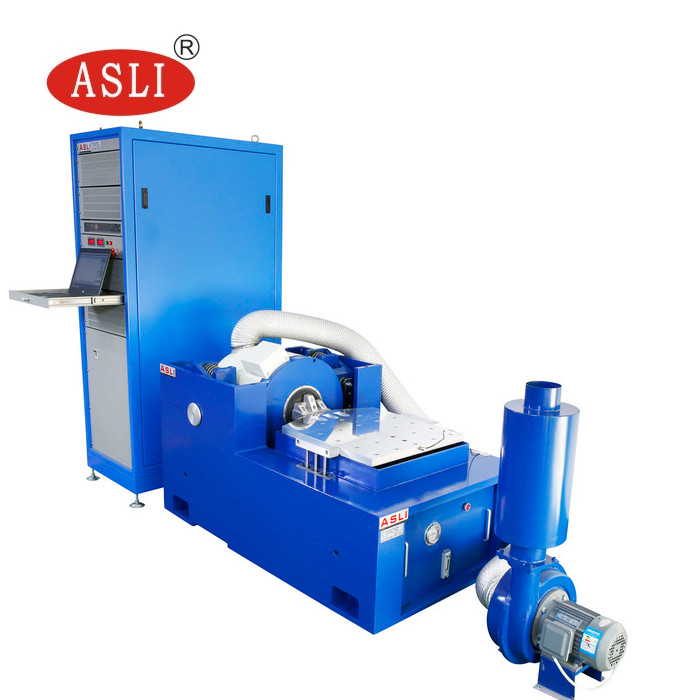

Vibratietesttafel voor de 3-assige krachtfrequentie een hoogwaardige trillingstestoplossing die is ontworpen voor de evaluatie van kleine onderdelen.betrouwbare trillingssimulatie over een breed frequentiebereik, waardoor het ideaal is voor kwaliteitsborging, productontwikkeling en betrouwbaarheidstests in industriële en productieomgevingen.
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Robuust ophangingssysteem en lineaire bewegingsleiding sterke draagkracht, uitstekende geleidingsfuncties en hoge stabiliteit.
- Luchtzak met een hoge statische stijfheid en een lage dynamische stijfheid, een sterke draagkracht en een perfecte prestatie bij variatie van de amplitude.
- High-efficiency Class D power switching, 3-sigma piekstroom, laag stroomverbruik en minimale harmonische vervorming.
- Snelle zelfdiagnoses met veiligheidsvergrendeling
- Airbagschokisolatie voor het trillingsplatform ∙ geen extra fundering nodig, perfecte reproductie van trillingsgolven en verminderde trillingsdoorlaatbaarheid.

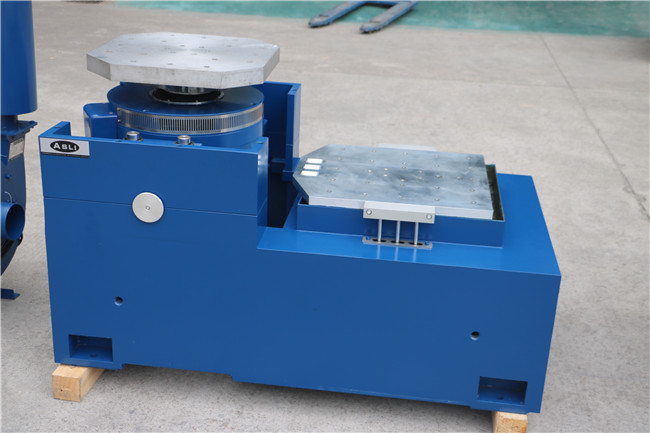

- Horizontale en verticale uitbreidingsplatformen voor verschillende toepassingen.
- Eenvoudige bedieningsoperatie.
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 ¢ 1000 5 ¢1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 ¢ 1000 5 ¢1200 5 ¢ 2000 |
27.5 33.0 45 |
Het werkingsprincipe van de elektromagnetische trillingsexcitator is vergelijkbaar met dat van een luidspreker, waarbij een elektrische geleider wordt verplaatst door de werking van een elektromagnetische kracht in een magnetisch veld.De kracht om het bewegende onderdeel te versnellen wordt gegenereerd door het evenwicht tussen de aandrijflijn en de magnetische stroomDaarom kan men door de aandrijvende stroom te regelen de trillingsgenerator regelen.
Het maximale versnellingsniveau van de elektromagnetische trillingsexcitator wordt bepaald door de maximale stroom en de belasting.de verplaatsing van het bewegende onderdeel is zodanig beperkt dat de versnelling geen hoog niveau bereiktDe resonantiefrequentie van het bewegende element wordt hoger ingesteld dan de bovengrens van het frequentiebereik.
De prestaties van de trillingsgenerator kunnen worden weergegeven door de grafiek die de maximale versnelling onder verschillende frequenties weergeeft.de verplaatsingsbeperking kan worden uitgedrukt door een rechte lijn met een helling van 6 dB/octaaf.
Product Highlights
ES-6 3-assige triltafel levert 6000N kracht, 25 mm verplaatsing, 100 g acceleratie en 180 kg laadvermogen. Voorzien van robuuste ophanging, airbagisolatie, energie-efficiëntie van klasse D en zelfdiagnose. Ideaal voor het testen van kleine componenten met aangepaste uitbreidingsopties.
