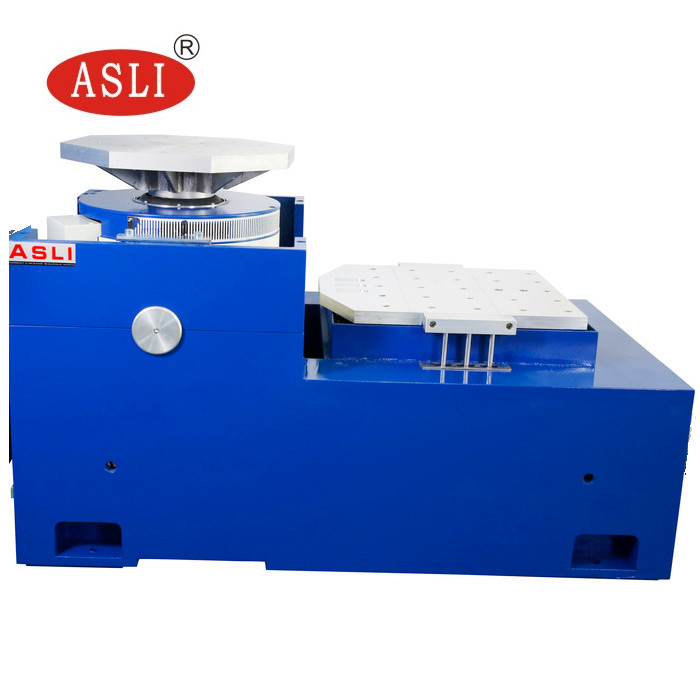

Verticale en horizontale elektromagnetische trillingsmeter met aluminiumlijst
Elektromagnetische trillingstoetser volledig volgens de standaardontwerpbatterijverwante test, simulatie, onder de bepaalde voorwaarde van de trillingstoets van de batterij,de batterij of het batterijpakket is bevestigd aan de trillingstafel, volgens de voorgeschreven frequentie, versnelling en verplaatsingsmodus langs de batterijmonstertrillingen van drie onderling loodrecht gelegen richtingen mag de batterij niet lekken,Verlies geen moed.Geen gebroken, geen brand en explosie.
Technische parameters:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Stroomversterker | |
| Versterkeruitgang | 30 kVA |
| SNR | > 65 dB |
| Nominale uitgangsspanning | 120 vrm |
| Afmetingen (L × W × H, niet verpakt) | 800x900x2,100 mm |
| Blower | |
| Luchtvolume | 0.46 m3/s |
| Kracht | 7.5 kW |
| De diameter van het luchtkanaal | 200 mm |
| Luchtdruk | 80,8 kPa |
| Installatie | In staat om aan te sluiten op het plafond (tot twee 90 graden buigingen), maximaal 20 ̊ lopen |
Vibratie-shaker Kenmerken:
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lek laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrische laadcapaciteit.
4Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5. Geavanceerde technologie bewegen rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6- Nieuw kanaalontwerp en verbeteren van het koeleffect.
7. statische stijfheid, dynamische stijfheid van de dragende kleine ballon, het verhogen van de trillingstafel capaciteit, verbeteren lage frequentie prestaties.
