50000N trilling Shaker Machine, ISO 16750-3 Shaker Table Testing Equipment
Product Details
| sinus: | 50000N | Snelheid: | 1,8 m/s |
|---|---|---|---|
| Trillingsrichting: | verticale of x, y, z trilling | Versnelling: | 100 g |
| Frequentie: | 3 ~ 2700Hz | Stroom: | 380V 3 fase |
| Verplaatsing: | 51 mm | ||
| Markeren |
De machine van de de trillingsschudbeker van ISO 16750-3,50000N de machine van de trillingsschudbeker,De schudbekerlijst van ISO 16750-3 het testen |
||
Product Description

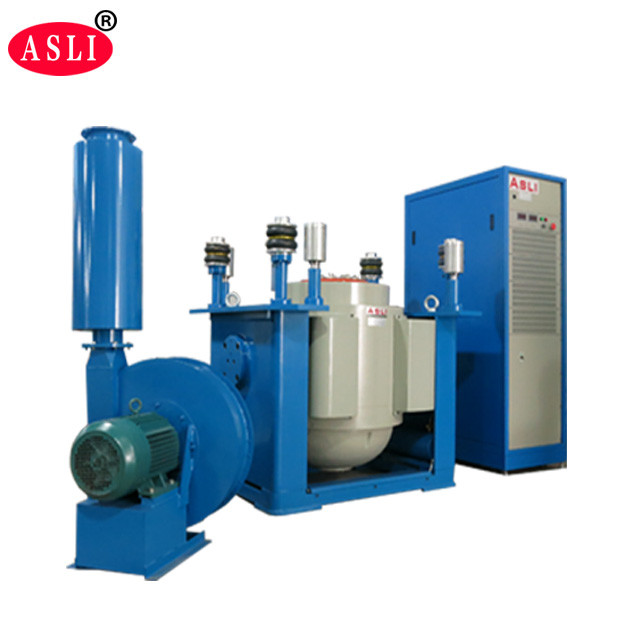

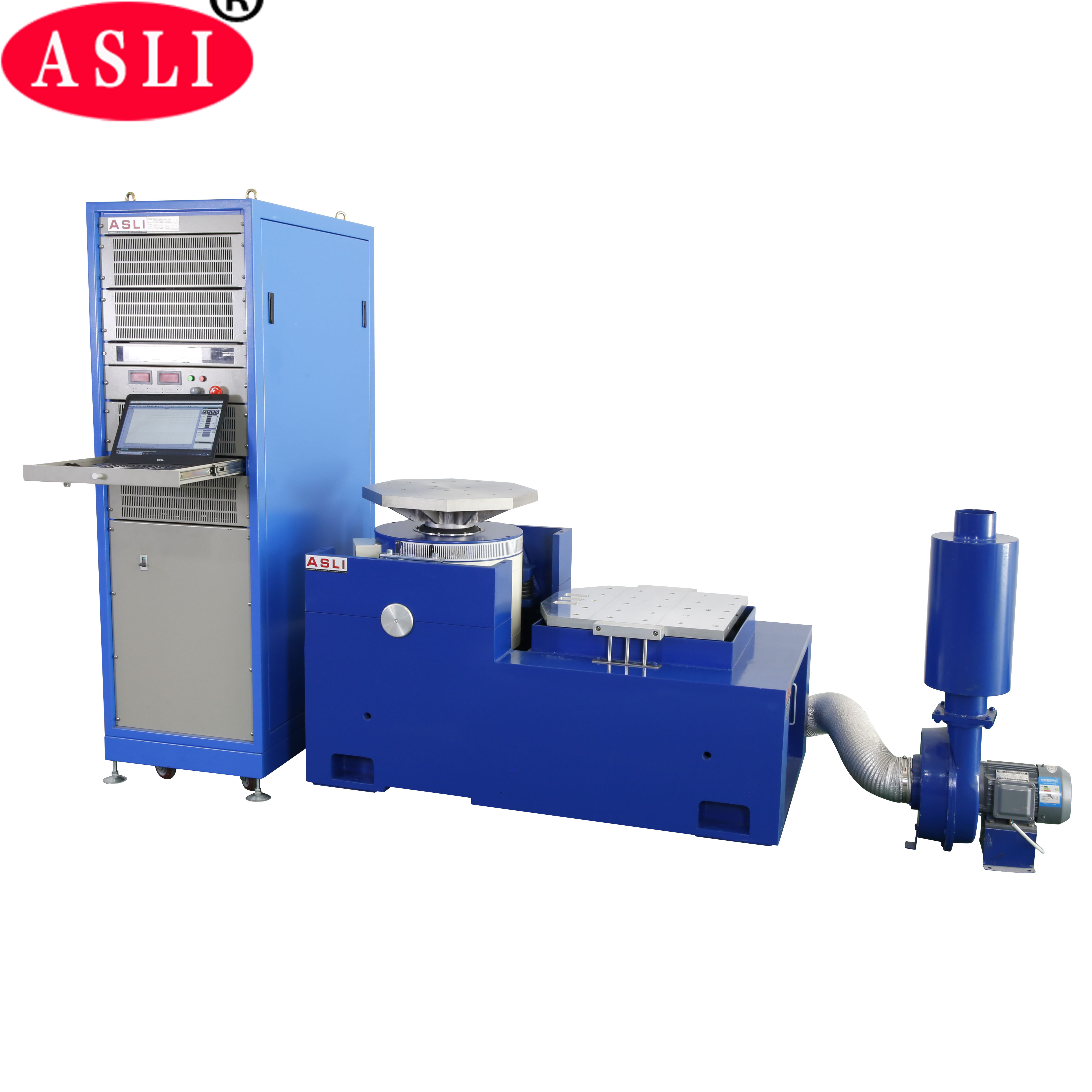

De 50000N Vibratieschudmachine is een hoogwaardig elektrodynamisch trillingstestingssysteem dat is ontworpen om te voldoen aan de strenge eisen van ISO 16750-3. Het levert betrouwbare verticale en horizontale trillingstests voor een breed scala aan industriële, automotive, luchtvaart- en elektronische toepassingen.
Als fabrikant van Electrodynamic High Frequency Vibration Tester en High-frequency Vibration Fatigue Tester serieproducten, maken we gebruik van geavanceerde technologieën, waaronder een dubbele magnetische circuitstructuur, zelfgenererende skeletactiecirkels, luchtsteun, rollagers en lineaire geleiding, en trunnionisolatie. Deze systemen kunnen X-, Y- en Z-drie-assige sinusvormige trillingstests, breedbandige willekeurige trillingstests en klassieke pulstests (halve sinus, trapeziumvormig, zaagtandgolf) uitvoeren, evenals schokrespons spectrumtests.
Deze producten worden veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten industrieën.
- Goed ontworpen dynamische cirkelskelet, met een hogere axiale resonantiefrequentie.
- Twee-magnetische circuitontwerp met lage magnetische fluxlekkage, compacte structuur en rationele lay-out.
- Rockerstang rollagers met rechte en importgerichte composietlichaam stijfheid oriëntatie, die een uitstekende excentrieke belastingscapaciteit bieden.
- Trunnion isolatie fundering speciaal voor hormoongebruik, met handige mobiele installatie.
- Geavanceerd bewegend systeem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koelingseffect.
- Statische stijfheid en dynamische stijfheid van de kleine ballon van het lager verhogen de capaciteit van de vibratietafel en verbeteren de laagfrequente prestaties.
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s²) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (Kg) | Bewegende spoel (Kg) | Afmeting bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | ⌀150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | ⌀150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | ⌀230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | ⌀150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | ⌀230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | ⌀230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | ⌀230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | ⌀240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | ⌀320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | ⌀450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | ⌀450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | ⌀450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | ⌀450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | ⌀450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | ⌀500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | ⌀600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | ⌀650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | ⌀870 |

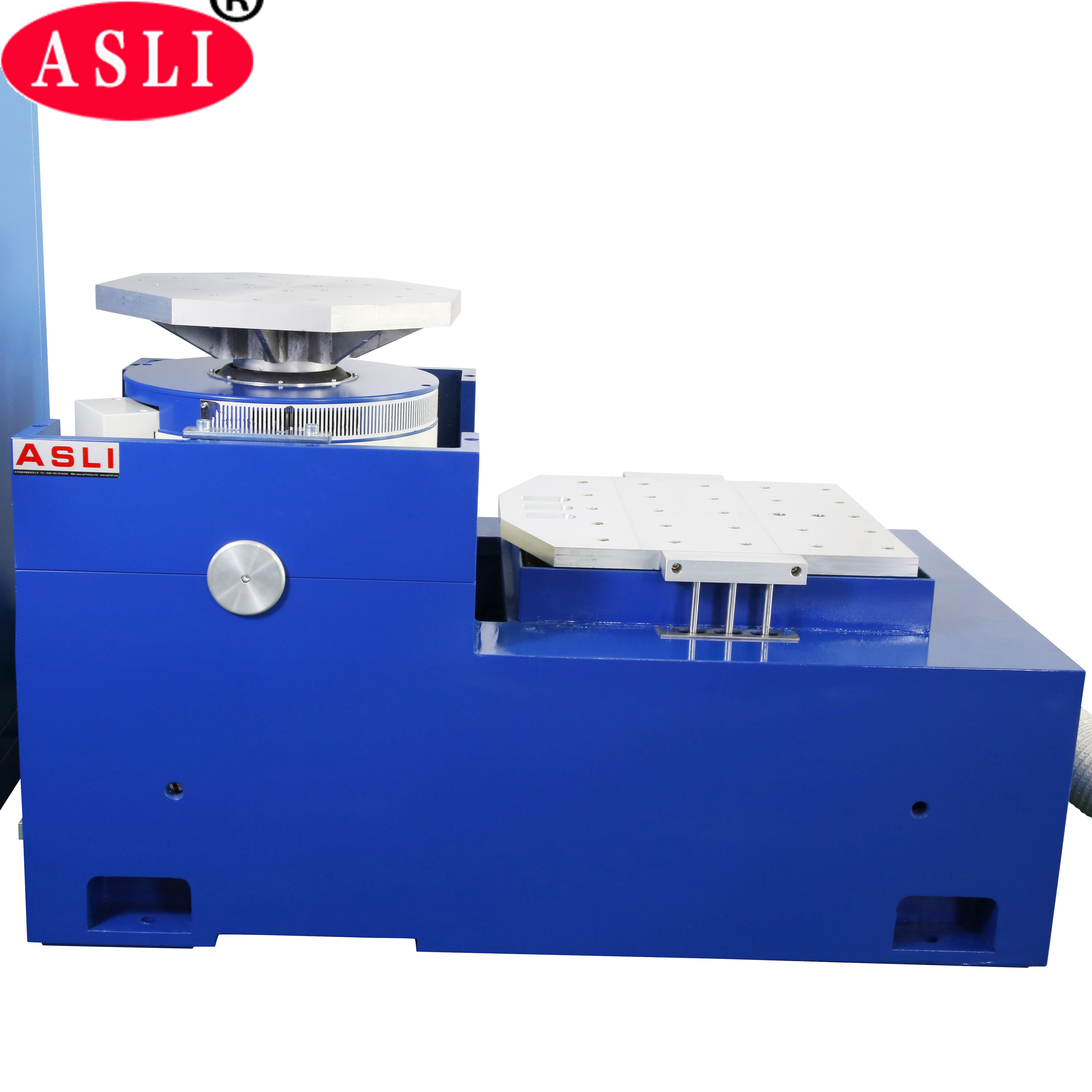

- Binnen een kleine laadbank worden hogere versnelling en werkfrequentie gerealiseerd, wat de belastingscapaciteit en prestaties van de gehele machinebank verbetert.
- De horizontale bank en de vibratiebank zijn een integraal type met een perfecte structuur, wat handig is voor installatie en afstelling.
- Statische druklucht, V-vorm, met capaciteit voor hellingsbestendigheid en bias-belastingsbestendigheid.
- Ingebouwde oliepomp met goede structuur en eenvoudige bediening.
| Model | Bankafmetingen (mm) | Frequentiebereik (Hz) | Gewicht van bewegende delen (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
De VT verticale uitgebreide bank en gespecificeerde klemmen zijn met precisie berekend en uitgebreid ontworpen om ervoor te zorgen dat de klant de beste prestaties verkrijgt op basis van een perfecte structuur, hoogwaardig materiaal en superieure afwerking.
| Model | Gewicht (kg) | Max. frequentie (Hz) | Bankafmetingen |
|---|---|---|---|
| VT300 | 10 | 2000 | ⌀300 |
| VT400 | 16 | 2000 | ⌀400 |
| VT500 | 25 | 1500 | ⌀500 |
| VT600 | 35 | 1000 | ⌀600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Ronde bank) | 220 | 350 | ⌀1200 |
Als u vragen heeft over de Electrodynamic High Frequency Mechanical Testing Machine Vibration Fatigue Tester, neem dan gerust contact met ons op.
Product Highlights
De 50000N elektrodynamische vibratieschudder voldoet aan ISO 16750-3 en levert een versnelling van 100 g, een frequentie van 3-2700 Hz en een verplaatsing van 51 mm. Beschikt over een dubbel magnetisch circuit, tapisolatie en X/Y/Z drieassige testen. Ideaal voor duurzaamheidsvalidatie in de lucht- en ruimtevaart-, automobiel- en elektronicasector.
