De eleltrodynamische 6KN-Norm van het de Trillings Testende Systeem IEC62133 van de Misstaplijst
Product Details
| Misstaplijst: | 15(8)A 24/250VAC | trilling richting: | Z -as |
|---|---|---|---|
| trillingskracht: | 30000N | test standaard: | IEC62133 |
| schokproef: | half-sinus, trapeziumvormige, zaagtandgolf | bewegende spoel: | 12 kg |
| Markeren |
6KN trillingsmeester voor glijtafels,Elektrodynamisch vibratietestsysteem,IEC 62133 Vibratietafelapparatuur |
||
Product Description

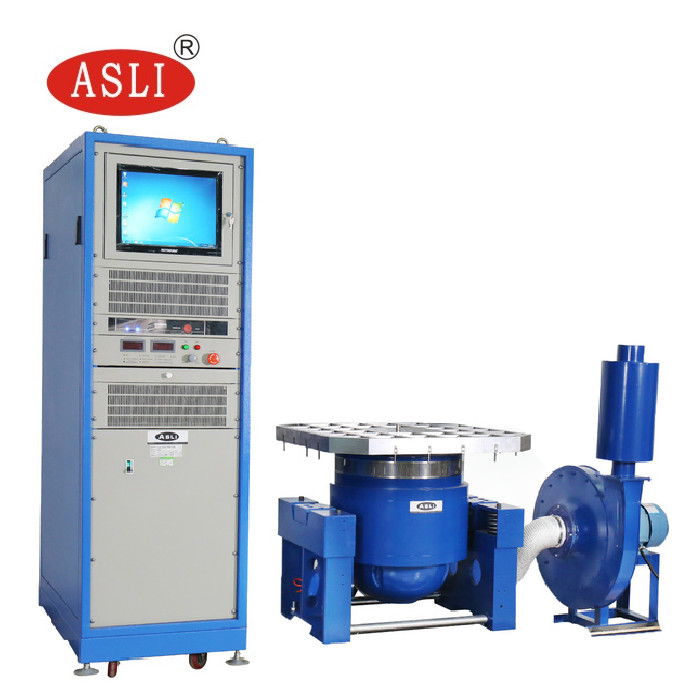

Het Elektrodynamische 6KN Slip Table Vibratietest Systeem is een hoogfrequente elektrodynamische vibratietester, ontworpen om te voldoen aan de strenge eisen van IEC62133 en andere internationale testnormen. Dit systeem, vervaardigd voor precisie en betrouwbaarheid, integreert een slip table voor horizontale vibratietests en wordt veelvuldig ingezet in de defensie-, luchtvaart-, communicatie-, elektronica- en huishoudapparatenindustrie.
Voor gedetailleerde specificaties, raadpleeg het downloadbare document: vibration test equipment ES-10.pdf
- IEC62133
- UL1642
- UN38.3
- GB31241
- MIL-STD-810G
- MIL-STD-810F
- IEC 60068-2-5
| Model | Nominale Sinuskracht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Versnelling (m/s²) | Nominale Snelheid (m/s) | Nominale Uitslag (p-p) mm | Max. Belasting (Kg) | Bewegende Spoel (Kg) | Afmeting Bewegende Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |

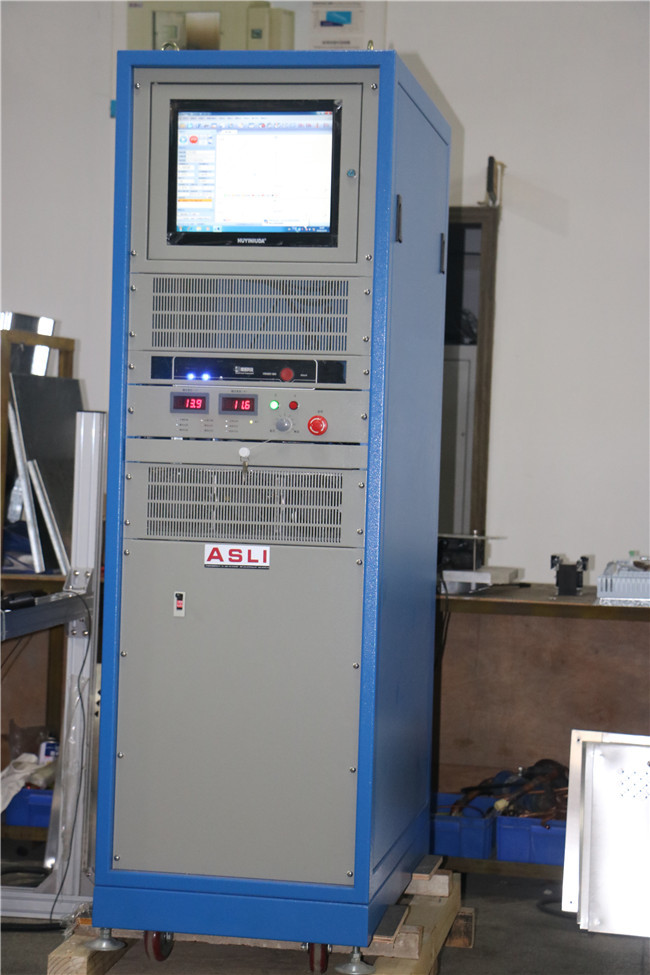

- Instelmethode: Chinees en Engels menu, computerbediening, gespecialiseerde monitor- en controlesystemen; gegevens van het gehele proces kunnen worden verwerkt en uitgevoerd.
- Weergavefuncties: Dynamische weergave van testcurves, meerkanalige gegevens en uitlezingen op het scherm.
- Curve recorder: Real-time opname van testgegevens; testgegevens worden automatisch vastgelegd en resultaten kunnen worden opgeslagen en afgedrukt.
| Model | Bankafmeting (mm) | Frequentiebereik (Hz) | Gewicht van bewegende delen (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36,8 44,2 52 |
De Universele Hoogfrequente Elektrodynamische Vibratietester voert X-, Y- en Z-drie-assige sinusvormige vibratietests en breedband willekeurige vibratietests uit. Het ondersteunt ook klassieke pulstests (halve sinus, trapeziumvormige, zaagtandgolf) en schokreactiespectrumtests.
Deze systemen worden veelvuldig gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudapparatenindustrieën.
Als u meer informatie nodig heeft over vibratieshakers, aarzel dan niet om contact met ons op te nemen.
Product Highlights
Het elektrodynamische 6KN trillingstestsysteem voor schuiftafels voldoet aan IEC62133, UL1642, UN38.3, MIL-STD-810G/F. Beschikt over een tafel van 600 x 600 mm, Z-as, spoel van 12 kg, halve sinus, trapeziumvormig en zaagtandschoktests. Duurzaam, efficiënt, aanpasbaar voor defensie, lucht- en ruimtevaart, elektronica.
