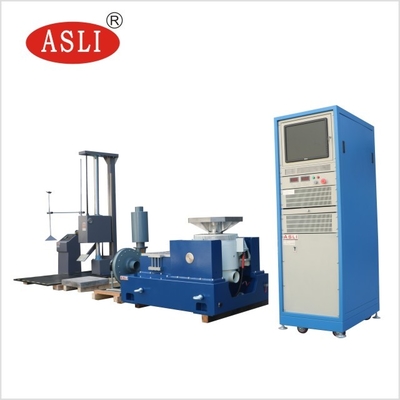

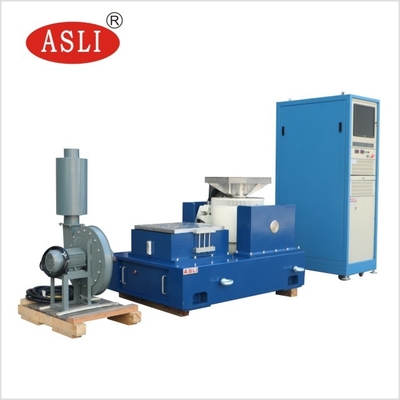

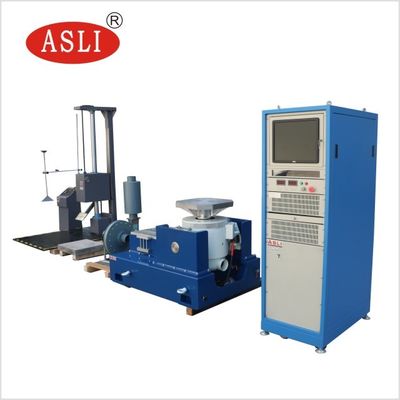

Elektrodynamische trilschudtafel met frequentiebereik van 2-4000 Hz voor sinussweep- en randomtesten
Producttoepassing
Triltesten draaien om het exciteren of belasten van een component of apparaat om te zien hoe deze reageert in een reële omgeving. De triltest heeft een breed scala aan toepassingen, van printplaten, vliegtuigen, schepen, raketten, geleide projectielen, auto's tot huishoudelijke apparaten en andere industriële producten.
Het bedrijf Van Code kan u voorzien van het volledige schok- en testschema en de kwaliteit van het product voor u aantonen volgens nationale en internationale normen, zoals GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC en ASTM.
3. Machinekeuzeformule en structuurschema van trillingsgenerator
① De door uw bedrijf verstrekte testomstandigheden;
② Testtype: Sinussweep; Random;
③ Frequentiebereik: 2-4000 Hz
④ Formule: A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(kg) × A(g)
4. Blokschema van het systeemprincipe
|
5. Beschrijving van apparaatconfiguratie
| project | Configuratiebeschrijving | aantal |
| 1. | Behuizing van de triltafel | |
| elektromagnetische excitatiegenerator | 1 | |
| koelventilator (inclusief geluiddemper) | 1 | |
| VT0606 verticaal uitbreidingsplatform 600 mm * 600 mm | 1 | |
| HT0606 horizontale oliefilm-schuiftafel 600 mm * 600 mm | 1 | |
| 2. | Digitale schakelende vermogensversterker | |
| vermogensversterker | 1 | |
| Servobeveiligingssysteem | 1 | |
| bekrachtigingsvoeding | 1 | |
| 3. | Digitale trillingscontroller | |
| Digitale vibratorcontroller-host | 1 | |
| Systeemversnellingssensor | 1 | |
| besturingscomputer | 1 | |
| Installatieschijf van besturingssoftware | 1 | |
| 4. | Meegeleverde accessoires | |
| Verlenging van de kabelleiding en het luchtkanaal | 1 | |
| Bedieningshandleiding, inspectierapport, conformiteitscertificaat, onderhoudshandleiding, enz. | 1 | |
| Bijgevoegd speciaal gereedschap | 1 | |
| Trildrukbalk / drukbalkklem | 1 | |
| aardbevingsbestendige luchtbalg | 4 |
VI. Technische parameters
| Parameters van de ES-3 elektromagnetische excitatiegenerator | |
| maximale sinuskracht | 300 kg.f piek |
| Maximale random kracht | 300 kg.f rms |
| Maximale schokkracht | 600 kg.f piek |
| frequentiebereik | 1～3500 Hz |
| maximale verplaatsing | 24 mm p-p |
| maximale snelheid | 1,6 m/s |
| maximale versnelling | 100 G (980 m/s2) |
| maximale belasting | 100 kg |
| De trillingsisolatiefrequentie | 2,5 Hz |
| De diameter van de bewegende spoel | Ф 150 mm |
| Kwaliteit/massa van dynamische spoel | 3 kg |
| Tafelschroef | 13×M8 |
| magnetische lek | ＜10 gauss |
| Tafelafmetingen | 750 mm 560 mm 670 mm (verticale tafel) |
| Tafelgewicht | Ongeveer 560 kg |
| De ES-3 digitale schakelende vermogensversterker | |
| uitgangsvermogen | 4 kVA |
| uitgangsspanning: | 110 V |
| uitgang: | 30 A |
| Afmetingen voeding | 720 mm × 545 mm × 1270 mm |
| gewicht | 230 kg |
| Servobeveiligingssysteem | |
| functie: | Temperatuur, winddruk, overmatige verplaatsing, overspanning, overstroom, ingangsonderspanning, externe fout, stuurstroomvoeding, logische fout, ontbrekende ingangsfase, enz. |
| Digitale trillingscontroller VCSusb-2 | |
| hardwareconfiguratie: |
2 ingangskanalen en 1 uitgangskanaal Sinus, random Typische impact, resonantietraining en resonantieverweiling (optioneel aan te schaffen) |
| besturingscomputer | Originele merkcomputer, lcd-scherm (inclusief toetsenbord / optische muis) |
| software | Chinees- / Engelstalige bediening, kan tijdsdomein- en frequentiedomeinanalyses uitvoeren, signaalbron, sinussweepanalyse, enz. WORD-testrapport, signaal- en gegevensweergave, opslag, instelling van testparameters en analysefuncties. |
| besturingssysteem | Windows |
| Versnellingssensor, LAB24112 |
Frequentiebereik: 1 - 12.000 Hz Gevoeligheid: 50 mV / g Temperatuurbereik: -24 - 250 ℃ |
| V T 0606 Verticaal uitbreidingsplatform | |
| materiaalkwaliteit | Alufer (aluminiumlegering) |
| Tafelafmeting | 600 mm × 600 mm |
| Positie van bevestigingsgaten | M8 roestvrijstalen schroefbus, langdurige slijtvastheid |
| Bovengrens van gebruiksfrequentie |
Sinusoïde 1000 Hz Stochastisch 2000 Hz |
| gewicht | 35 kg |
| H T0606 Horizontale oliefilm-schuiftafel | |
| materiaalkwaliteit | Alufer (aluminiumlegering) |
| Tafelafmeting | 600 mm × 600 mm |
| Positie van bevestigingsgaten | M8 roestvrijstalen schroefbus, langdurige slijtvastheid |
| Bovengrens van gebruiksfrequentie |
Sinusoïde 800 Hz Stochastisch 2000 Hz |
| gewicht | 35 |
| BL-300 koelventilator (inclusief demper) | |
| Ventilatorvermogen: | 1,1 kW |
| debiet | 1404 m3/h |
| elektrische vereiste: | |
| bron | 3-fase 380 V / 50 Hz, 15 kVA |
| aardingsweerstand | ≤4 Ω |
VII. Introductie van apparatuurprestaties:
7.1, behuizing van de triltafel VG 300-38
7.1.1. Bewegende spoel
De triltafel is uitgerust met een gegoten en handmatig bewerkte bewegende spoel, een foto-elektrisch pneumatisch lastondersteuningssysteem en een axiale geleiding met dubbele lagers. Dubbele lagergeleiding is een unieke functie die helpt om axiale dynamische afwijkingen en rotatie tijdens trillingstests te verminderen, met een superieure duurzaamheid.
7.1.2. Bekrachtigingsspoel
Dubbele magnetische padstructuur, lage magnetische lek en een uniform magnetisch veld
7.1.3. Platformoppervlak
Gebruik van geavanceerde fosfateerbehandeling en autolaktechnologie, met langdurige slijtvastheid en roestpreventie.
7.1.4. Koelsysteem van het platform:
De geluidsarme ventilator is toegepast om de luchtinlaatstructuur van het platform te verbeteren, de bekrachtigingsspoel maakt gebruik van een honingraatluchtkanaal, de middelste magnetische ring maakt gebruik van een dubbellaags shuntluchtkanaal, enz. Het nieuwe luchtkanaalontwerp is toegepast om het koeleffect te verbeteren.
7.2. SA digitale schakelende vermogensversterker
SA-serie digitale schakelende vermogensversterker met betrouwbare MOSFET- of IGBT-technologie,
a. Hoge stabiliteit en betrouwbaarheid
b. Naleving van de EU "CE"-normvereisten
c. Gebruik van sinusvormige frequentie-pulsbreedtemodulatietechnologie met hoog vermogensversterkerbereik.
d. Gebruikmakend van het werkingsprincipe van een schakelende voeding is het conversierendement hoog.
e. Elektronische automatische stroomverdelingstechnologie (current-sharing) wordt gebruikt
f. Goede veiligheidsprestaties.
7.3. Servobeveiligingssysteem
De beveiligingsfuncties zijn compleet, inclusief overspanning, onderspanning, fase-uitval, logische storing, doorslag van de vermogensmodule, oververhitting, uitgangsoverstroom, uitgangsoverspanning, aandrijfvoeding, overmatige verplaatsing van de behuizing, temperatuur van de behuizing, externe koppeling, enz.
7.4. Verticaal uitbreidingsplatform
Het uitbreidingsplatform wordt meestal gebruikt als een groter installatieplatform voor proefstukken, dat vierkant, rond of op maat gemaakt kan zijn. Om de dynamische eigenschappen van de verlengde platforms te optimaliseren, moeten alle verlengde platforms door middel van modellering worden geanalyseerd.
7.5. Foto-elektrisch automatisch uitlijnsysteem
Past automatisch de positie van de bewegende spoel aan om in evenwicht te blijven. Het automatische uitlijnsysteem zorgt ervoor dat de bewegende spoel altijd gecentreerd is tijdens het laden en ontladen.

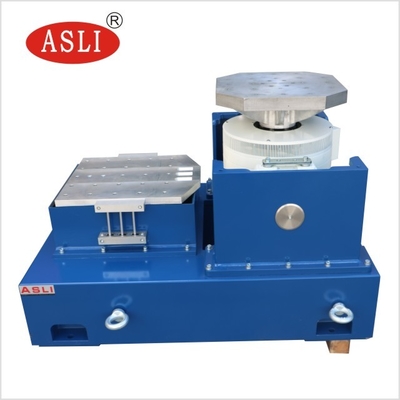

7.6. Horizontaal schuifplatform
Het ontwerp van de horizontale schuiftafel heeft een hoog kantelmoment en laterale begrenzing. Dit ontwerpconcept, gecombineerd met de standaard horizontale schuiftafeleenheid, heeft een hoge dynamische koppellimiet, terwijl de dempingseigenschappen van de geleideoliefilm behouden blijven. Het horizontale platform bestaat uit een glijplaat, connector, natuurlijke granieten plaat, horizontale schuifbasis en onafhankelijke oliebron.
Acht. Introductie van de digitale trillingscontroller
De trillingscontroller maakt gebruik van een geavanceerd gedistribueerd structureel systeem, en de gesloten-lusregeling (closed-loop) wordt gerealiseerd door de DSP-processor. De pc staat los van de regelkring, wat zorgt voor een realtime en zeer efficiënte werking van het besturingssysteem, tijdig en snel kan reageren op elke verandering in het testsysteem en de stabiliteit en hoge precisie van de regeling waarborgt. De hardware maakt gebruik van een 32-bits floating-point DSP-processor met een hoofdfrequentie tot 300 MHz, ADC/DAC met 24-bits resolutie, zeer nauwkeurige floating-point digitale filtering en een ruisarm ontwerp van het hardwarecircuit; het dynamisch bereik van de willekeurige regeling van de controller is meer dan 90 dB en de signaal-ruisverhouding is meer dan 100 dB.
7.1. Kenmerken van de trillingscontroller:
A. Hoge prestaties en betrouwbaarheid
De gesloten-lusregeling wordt gerealiseerd door de DSP-processor. De pc is onafhankelijk van de regelkring, wat zorgt voor een realtime en hoge efficiëntie van het besturingssysteem, een tijdige en snelle reactie op elke verandering in het testsysteem garandeert, evenals de betrouwbaarheid en hoge precisie van de besturing. Alle ingangskanalen beschikken over een ADC met 24-bits resolutie, een ruisarm hardware-ontwerp en ingebouwde analoge en digitale anti-aliasingfilters, wat de hoge nauwkeurigheid van de analyse effectief waarborgt.
b. Eenvoudige bediening
De op Windows gebaseerde toepassingssoftware is eenvoudig te bedienen en beschikt over uitgebreide hulpfuncties. De krachtige automatische wizard en de automatische rapportgeneratiefunctie van het systeem maken repetitieve en saaie testtaken eenvoudiger. De testparameters zijn uitgebreid en nauwkeurig, en dankzij de USB 2.0-interface is de verbinding met de computer stabieler en naadloos.
C. Krachtige functies en flexibiliteit
Trillingscontroller: een krachtig trillingscontroleplatform dat meerdere complexe taken kan voltooien. Op hetzelfde hardwareplatform kunnen met verschillende applicatiesoftwareconfiguraties uiteenlopende analysetaken worden uitgevoerd om aan uw verschillende behoeften op het gebied van testanalyse te voldoen. De controller maakt gebruik van een modulair ontwerp, waarmee de bijbehorende hardware en software kunnen worden geconfigureerd op basis van verschillende gebruikersbehoeften om aan de uiteenlopende wensen van gebruikers te voldoen.
