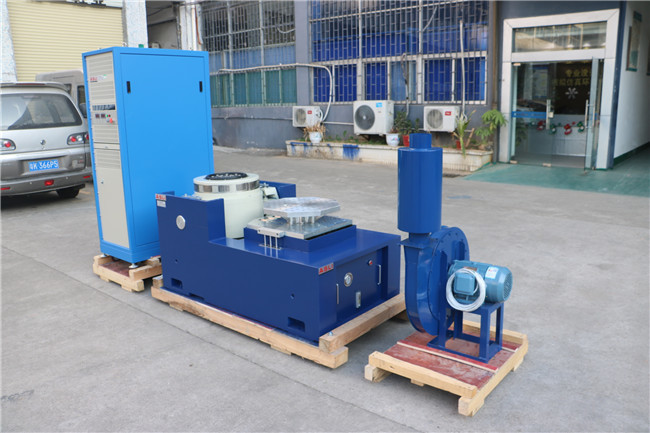

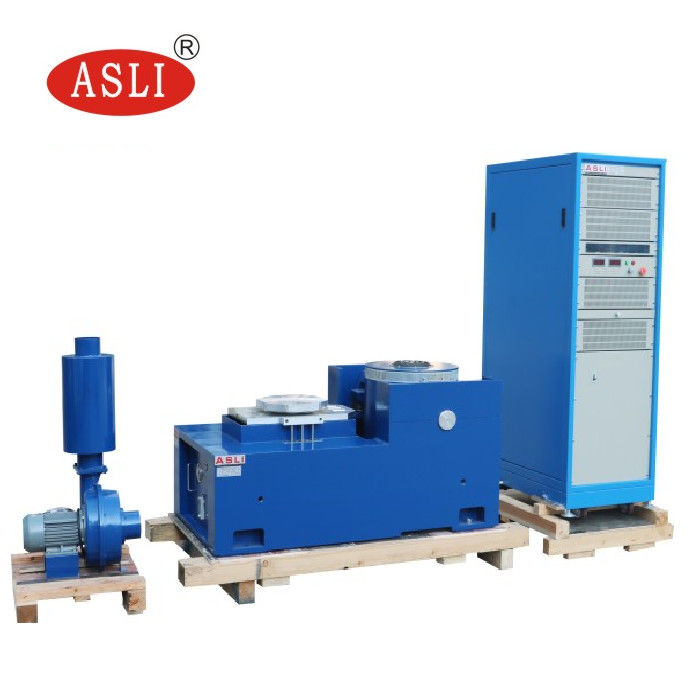

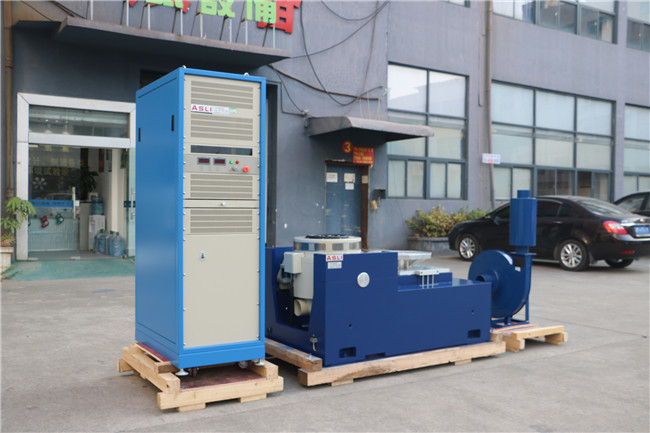

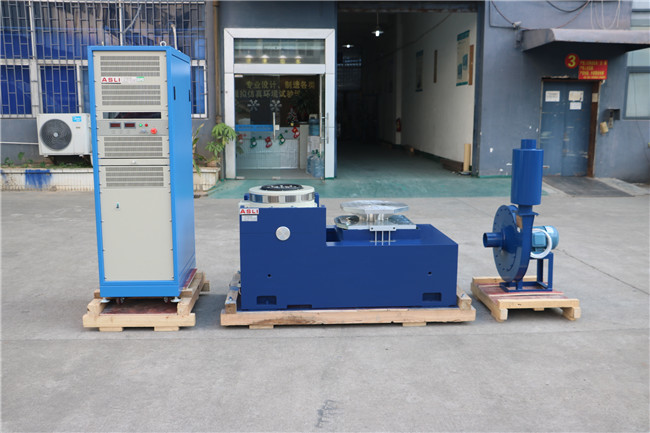

Vibratieproefsysteem wordt voornamelijk gebruikt voor producten met trillingen en schokomgevingstest, milieustresscreeningstest, betrouwbaarheidstest.Elektromagnetische trillingsmeter volledig conform de norm voor het ontwerp van de batterijgebonden tests, simulatie onder de bepaalde omstandigheden van de trillingstest van de batterij, wordt de batterij of de batterijpakket volgens de voorgeschreven frequentie op de trillingstabel bevestigd,versnellings- en verplaatsingsmodus langs de batterij monster trilling van drie onderling loodrecht gerichte gemeten batterij mag niet lekkenVibratietests zijn zeer breed, van printplaten, batterijen, vliegtuigen, schepen, raketten, raketten,auto's en huishoudelijke apparaten en andere industriële producten.
| Parameters van de generator voor elektromagnetische trillingen: | ||||
| Maximale sinus-excitatie kracht | 5000 kg.f piek | |||
| De grootste willekeurige trillingskracht | 5000 kg.f r.m. | |||
| De grootste schok vibratie kracht | 10000 kg.f piek | |||
| Frequentiebereik | DC~4000 Hz | |||
| Maximale verplaatsing | 75 mm p-p ((piek-tot-piekwaarde) | |||
| Maximale snelheid | 1.8m/s | |||
| Maximale versnelling | 100G ((980 m/s2) | |||
| Eerste resonantiefrequentie | 3500 Hz | |||
| Maximale belasting | 750 kg | |||
| Bewegende spoeldiameter (werkplaatsdiameter) | met een diameter van 450 mm | |||
| De kwaliteit van de bewegende spoel | 50 kg | |||
| Maximale belasting | 750 kg | |||
| Schroefbord | 13 x M8 | |||
| Magnetische fluxlekken | < 10 gauss | |||
| Afmeting | 800 mm x 800 mm x 800 mm ((Verticale machine) | |||
| Gewicht | Ongeveer 1500 kg. | |||
| Het servosysteem | ||||
| Functie | Temperatuur, luchtdruk, verplaatsing, overspanning, overstroom, input onderspanning, externe storing, stroomvoorziening, logica, gebrek aan gelijke input. | |||
| Digitale trillingsregelaar | ||||
| Hardwarekonfiguratie | 2 kanaalinvoer, 1 kanaalinvoer | |||
| Beheerscomputer | Oorspronkelijke lenovo computers,vloeibare kristal display ((Met het toetsenbord / optische muis) | |||
| Software | Chinese/Engelse werking, tijds- en frequentiedomeinanalyse, signaalbron, sinus sweep frequentie-analyse, enz. WORD kan automatisch testrapporten, signalen en gegevens weergeven,opslag, de testparameters en de analyse van de functie instellen. | |||
| Besturingssysteem | Windows 2000/ XP | |||
| Versnellingssensor B&W |
Frequentiedomein:1 ‰ 2000Hz Gevoeligheid: 50mv/g temperatuurbereik: - 24 - 250°C |
|||
| Elektriciteitsbehoefte | ||||
| Elektrische bron | 3 fasen, 380V/50Hz | |||
Testnormen
GB/T 31241-2014 Draagbare elektronische producten met lithium-ionbatterijen en veiligheidseisen voor batterijen
GB/T 18287-2013 De specificatie van lithium-ionbatterijen voor het gebruik van mobiele telefoons.De vereisten voor externe kortsluiting
GB/T 8897.4-2008 Galvanische cellen deel 4 de veiligheidseisen van lithium-ionbatterijen
YD/T 2344.1-2011 Communicatie ijzerfosfaat lithium-ion batterijpakket Deel 1: geïntegreerde batterij
GB/T 21966-2008 Veiligheidsvereisten voor lithiumbatterijen en -batterijen in het vervoer
MT/T 1051-2007 lithium-ionbatterij voor mijnbouwlampen
YD 1268-2003 Beveiligingsvoorschriften en testmethoden voor lithiumbatterijen en -opladers voor mobiele telefoons
GB/T 19521.11-2005 Lithium-ion batterijpakket gevaarlijke goederen gevaarlijke kenmerken veiligheidsnormen inspectie
YDB 032-2009 Communicatie back-up type lithium-ion batterijpakket
UL 1642:2012 Norm voor lithiumbatterijen
UL 2054: 2012 Batterijen voor huishoudens en bedrijven
UN38.3 (2012) Deel 3: voorstel voor het vervoer van gevaarlijke goederen - test- en standaardhandleiding
IEC 62133-2012 Veiligheidsvereisten voor batterijen en batterijpakketten met alkalische of zure elektrolyten
IEC 62281: 2004 Veiligheidsvereisten bij het vervoer van lithiumbatterijen en batterijen
IEC 60086: 2007Galvanische cellen deel 4 de veiligheidseisen van lithium-ionbatterijen
GJB150,GJB360,GJB548,GJB1217,Voor de toepassing van deze richtlijn geldt:,MIL-STD-883E enz.
