Van de de Trillingsschudbeker van de hoge Frequentie Verticale en Horizontale Elektrodynamica CEI 60335-2-24
Product Details
| Trillingskracht: | Op maat | Merken: | ASLI |
|---|---|---|---|
| Plaats van herkomst: | China | Kracht: | 380V, 3 Fasen |
| Certificaat: | ISO 9001:2008 | Verpakkingsmateriaal: | Polyhouten behuizing |
| Vibratie: | Verticaal en horizontaal | Tafelgrootte: | 600 x 600 mm |
| Maximale belasting: | 400 kg | ||
| Markeren |
De Trillingsschudbeker van CEI 60335-2-24,De Schudbeker van de elektrodynamicatrilling,3 Schudbeker van de fasen de Eleltrodynamische Trilling |
||
Product Description

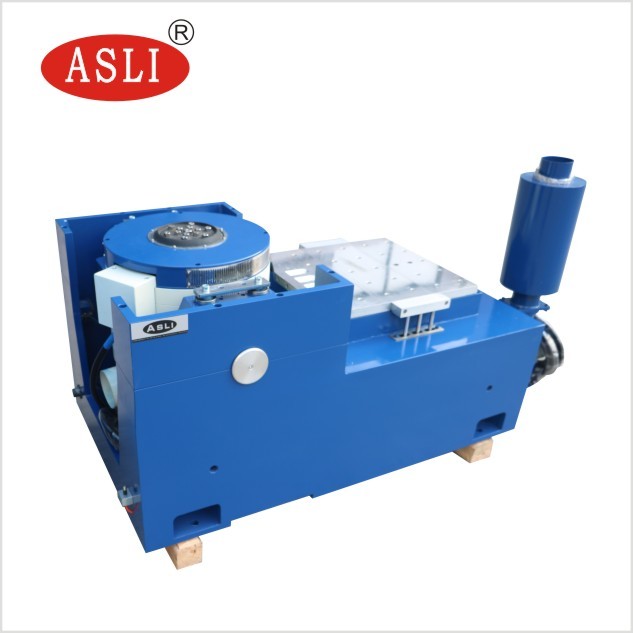

IEC 60335-2-24 Hoogfrequente verticale en horizontale elektrodynamische trillingsshaker
Een hoogfrequente trillingsshaker is een type mechanisch apparaat dat wordt gebruikt voor het uitvoeren van mechanische testen en analyses van verschillende materialen en componenten.Het werkt door hoogfrequente trillingen te genereren die echte omgevingsomstandigheden kunnen simuleren of productvermoeidheidstests kunnen versnellen..
De primaire functie van een hoogfrequente trillingsshaker is het reproduceren van mechanische spanningen en spanningen die een onderdeel of materiaal kan ondervinden bij de beoogde toepassing.Het kan ook worden gebruikt voor modale analyse en resonantiemetingen, die essentieel zijn voor het optimaliseren van de productprestaties en het minimaliseren van geluids- en trillingsproblemen.
De shaker bestaat meestal uit een elektrodynamische of hydraulische actuator die hoge frequentie trillingen produceert.De shaker genereert de vereiste trillingen door snel versnellen en vertragen van de armature op een gecontroleerde manier.
Deze trillingen kunnen worden aangepast in termen van frequentie, amplitude en duur om verschillende omgevingsomstandigheden, zoals temperatuur en vochtigheid, te simuleren.Dit maakt het mogelijk verschillende onderdelen en materialen te testen en helpt ingenieurs mogelijke ontwerpfoute en zwakke punten te identificeren.
Over het algemeen, the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
Technische parameters van de trillingsproefmachine:
| Model |
Nominale sinus Kracht(N) |
Geclassificeerd willekeurig Kracht(N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Geclassificeerd - Ja.plaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Technische parameters van horizontaleUitbreider:
Technische parameters van verticaleUitbreider:
IEC 60335-2-24 Hoogfrequente verticale en horizontale elektrodynamische trillingsshaker Testkenmerken:
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lek laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrische laadcapaciteit.
4Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5. Geavanceerde technologie bewegen rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6- Nieuw kanaalontwerp en verbeteren van het koeleffect.
7. statische stijfheid, dynamische stijfheid van de dragende kleine ballon, het verhogen van de trillingstafel capaciteit, verbeteren lage frequentie prestaties.
Als u twijfels of behoeften heeft over IEC 60335-2-24 High Frequency Vertical And Horizontal Electrodynamics Vibration Shaker, neem dan gerust contact met ons op.
