Wat is trillingsonderzoek?
In het milieulaboratorium,Vibratietests worden uitgevoerd als onderdeel van het kwaliteitsbewakingsprogramma van een bedrijf, samen met bijvoorbeeld temperatuur- en luchtvochtigheidstests om de betrouwbaarheid van het product te waarborgen..
Vibratieproefsystemen worden gebruikt om resonantiefrequenties van product- en verpakkingsontwerpen te evalueren en de willekeurige trillingen te simuleren die zich voordoen in de distributieomgeving of in gebruik.
Download document voor opslag -- klik hier ----→ Vibratie-temperatuurtestmachine THV-Volume.pdf
|
Naam
|

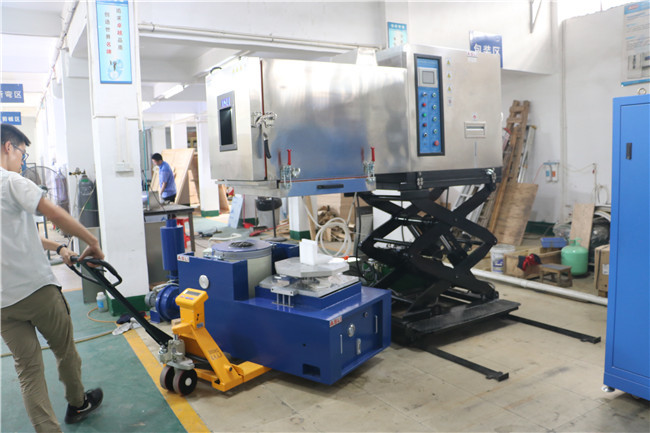

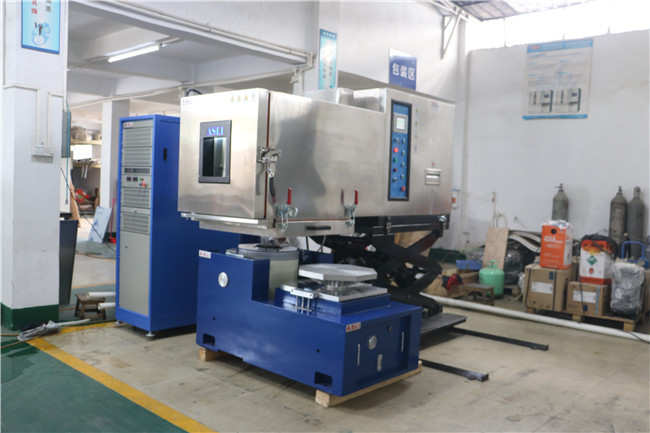

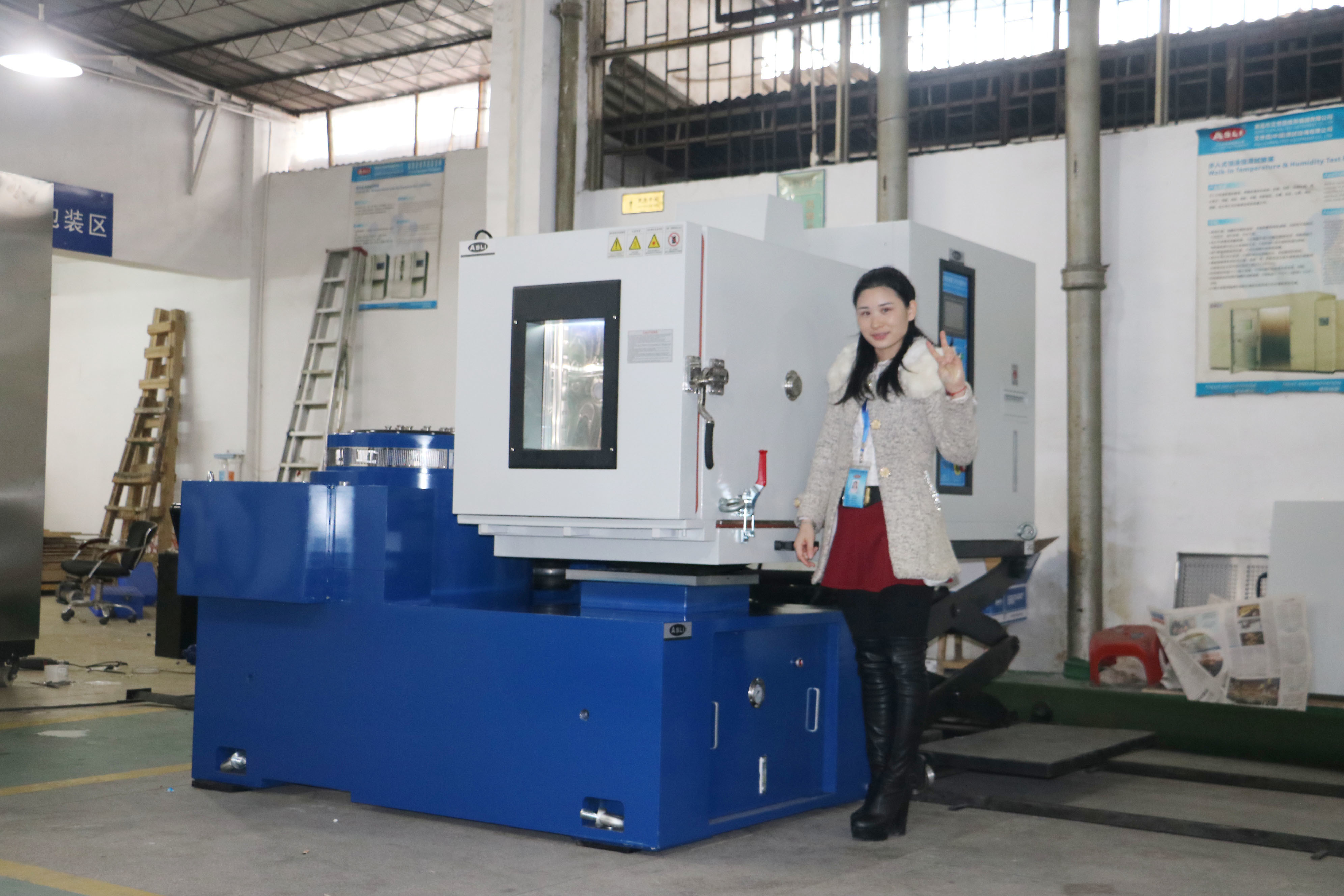

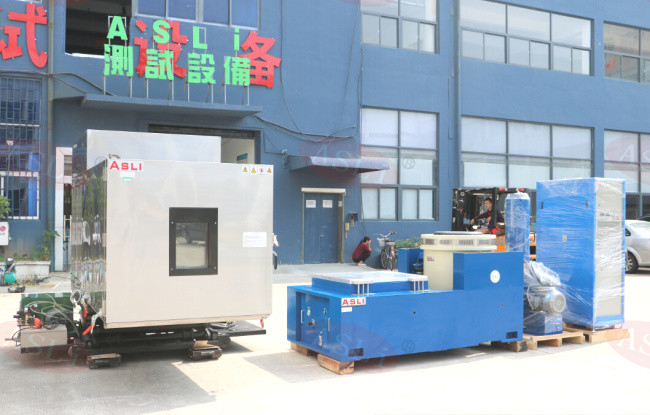

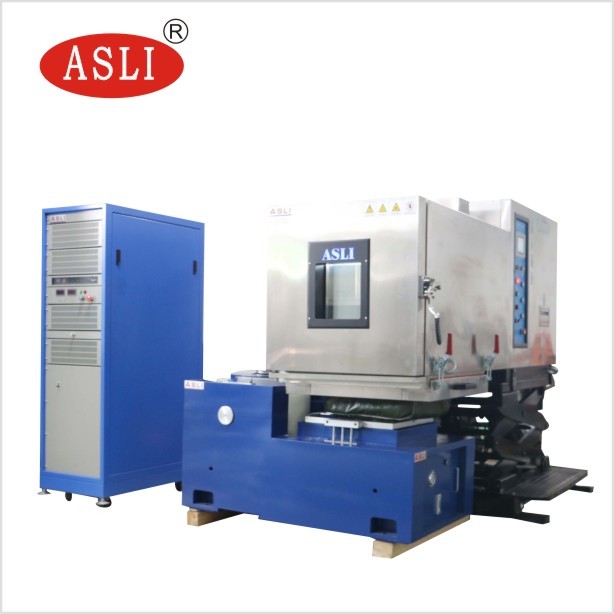

3 assen grote kracht temperatuur vochtigheid trillingen testmachine- Milieucammer
|
||
|
Model
|
THV-408 ((A~F)
|
THV-1000 ((A~F)
|
THV-1500 ((A~F)
|
|
Innerlijke afmeting WxHxD(mm)
|
600x850x800
|
1000x1000x1000
|
1500x1500x1500
|
|
Buitenafmeting WxHxD (mm)
|
850x1950x2100
|
1300x2200x2400
|
1800x2400x3000
|
|
Temperatuurbereik
|
Lage temperatuur: (A:25oC; B:0oC; C:-20oC; D: -40oC; E: -60oC; F:-70oC)
Hoge temperatuur:100oC(150oC)
|
||
|
Vochtigheidsbereik
|
20%~98% R.H. ((10%-98% R.H. / 5%-98% R.H. is een speciale optionele voorwaarde, moet ontvochtiging)
|
||
|
Beheersing nauwkeurigheid van temperatuur en vochtigheid
|
± 0,5 °C; ± 2,5% R.H.
|
||
|
Temperatuur stijgende / dalende snelheid
|
Temperatuur stijging van ongeveer 0,1 tot 3,0 °C/min;
Temperatuurdaling van ongeveer 0,1 tot 1,2 °C/min; (Snelheid Min.1.5oC/min is optioneel) |
||
|
Beschermingsmiddelen
|
Schakelaar zonder zekerheid, schakelaar tegen overbelasting voor compressor, schakelaar tegen hoog- en laagspanningskoelmiddel, schakelaar tegen overvochtigheid en overtemperatuur, zekerheid, foutmeldingssysteem,waterkortslagwaarschuwing
|
||
|

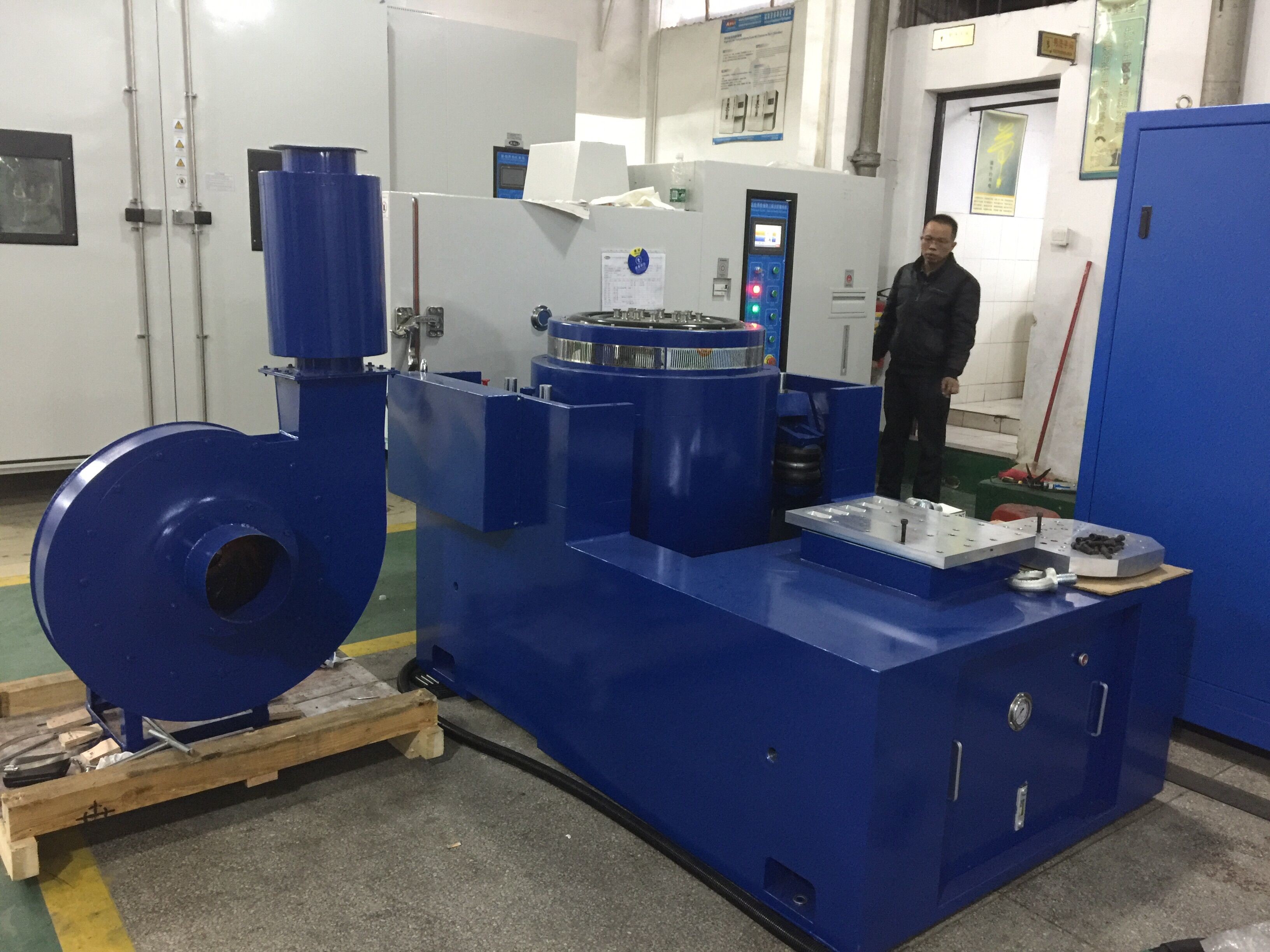

Vibratietoetsapparatuur
|
Kies de juiste trillingen testbank volgens de test voorwaarde van de klant, de technische parameters neem Electrodynamics Type Vibration Tester's parameters in deze catalogus voor de referentie
|
||
|
Model
|
ES-3
|
ES-3a
|
ES-6
|
ES-6a
|
ES-10
|
ES-20
|
ES-30
|
ES-40
|
ES-50
|
|
Nominale sinuskracht (N)
|
3000
|
3000
|
6000
|
6000
|
10000
|
20000
|
30000
|
40000
|
50000
|
|
Geclassificeerd willekeurig
|
3000
|
3000
|
6000
|
6000
|
10000
|
20000
|
30000
|
40000
|
50000
|
|
Kracht (N)
|
3-3500
|
3-3500
|
3-3500
|
3-3500
|
3-3000
|
3-3000
|
3-2800
|
3-2800
|
3-2700
|
|
Frequentiebereik (Hz)
|
1000
|
400
|
1000
|
1000
|
1000 |
1000
|
1000
|
1000
|
1000
|
|
Nominale versnelling (m/s2)
|
1.6
|
1.6
|
1.6
|
1.6
|
1.8
|
1.8
|
1.8
|
1.8
|
1.8
|
|
Nominale snelheid (m/s)
|
25
|
40
|
25
|
51
|
51
|
51
|
5l
|
51
|
51
|
|
Nominale verplaatsing (p-p) mm
|
100
|
120
|
180
|
250
|
270
|
300
|
450
|
500
|
750
|
|
Max. belasting (kg)
|
3.5
|
9
|
6.5
|
12
|
14
|
30
|
40
|
50
|
50
|
|
bewegende spoel (kg)
|
Φ150
|
Φ230
|
Φ230
|
Φ230
|
Φ240
|
Φ320
|
Φ450
|
Φ450
|
Φ450
|
