2000hz het Testende Systeem van de hoge Frequentietrilling voor Sinustrilling het Testen
Product Details
| trillingsgolf: | Sinus | Toepassing: | Pakket |
|---|---|---|---|
| Versnelling: | 100 g | Verplaatsing: | 50 mm |
| Controller: | VENZO | Afmeting sliptafel: | 500*500 mm |
| Trillingsrichting: | XYZ-as | functie: | Willekeurig, schok, sinus |
| Frequentie: | 2000Hz | ||
| Markeren |
Het Testende Systeem van de sinustrilling,180kg trillings Testend Systeem,500x500mm Sinustrilling het Testen |
||
Product Description
De2000 Hz hoogfrequente trillingstestsysteemis ontworpen voor nauwkeurige sinusvibratietests. Deze elektromagnetische trillingsmeter is ontworpen in volledige overeenstemming met de testnormen voor batterijen,simulatie van echte trillingsomstandigheden onder gecontroleerde parametersTijdens het testen wordt de batterij of het batterijpakket stevig aan de trillingstabel bevestigd en onderworpen aan de voorgeschreven frequentie, versnelling en verplaatsing langs drie elkaar loodrecht liggende assen.De batterij moet de hele tijd intact blijven , geen verlies van functie, geen structurele schade en geen risico op brand of explosie.
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid (m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | Bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Goed ontworpen dynamisch cirkel skelet met een hogere fase axiale resonantie frequentie.
- Het ontwerp van twee magnetische circuits zorgt voor een laag magnetisch fluxlek, een compacte structuur en een rationele lay-out.
- Rocker rod rollagers met een rechte en importgerichte composiet lichaam stijfheid oriëntatie voor een uitstekende excentrische laadcapaciteit.
- Trunnion isolatie fundering gewijd aan het gebruik van hormonen, met handige mobiele installatie.
- Een geavanceerd verplaatsingssysteem zorgt voor een hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koeleffect.
- De statische stijfheid en de dynamische stijfheid van de dragende kleine ballon verhogen de draagcapaciteit van de trillingstafel en verbeteren de prestaties bij lage frequentie.

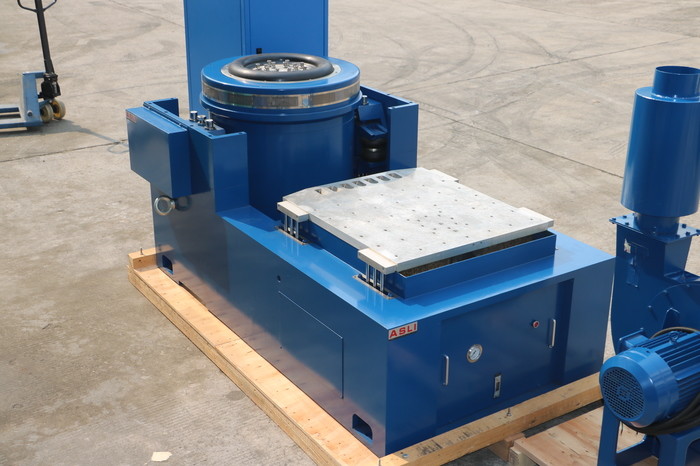

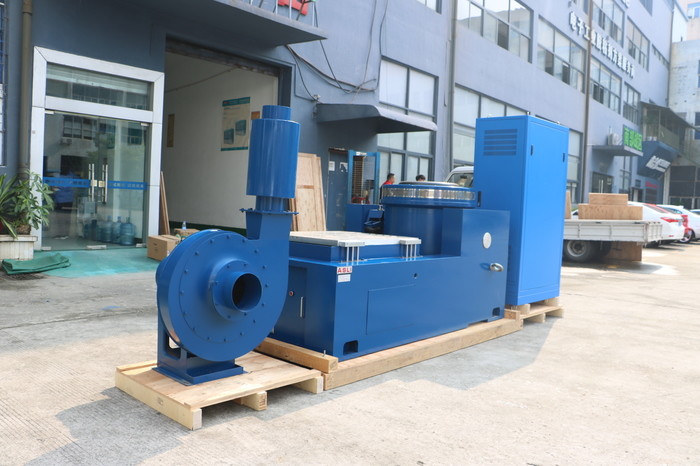

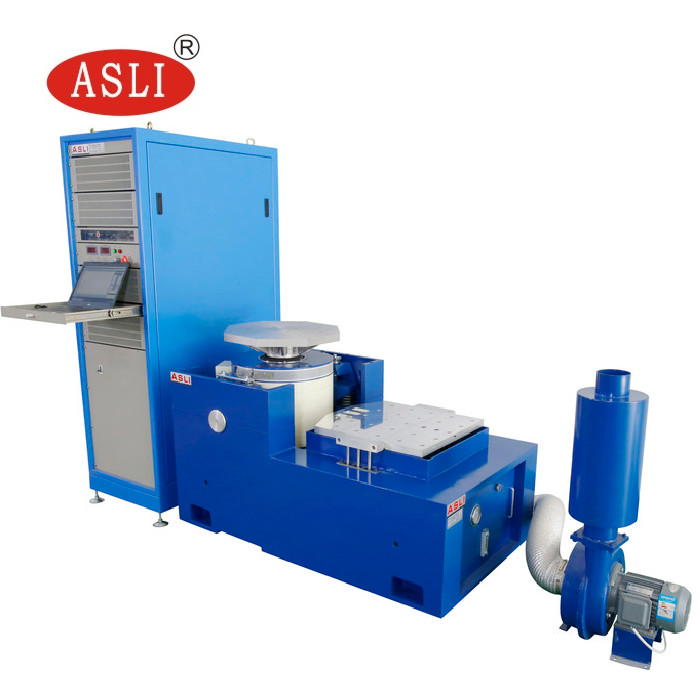

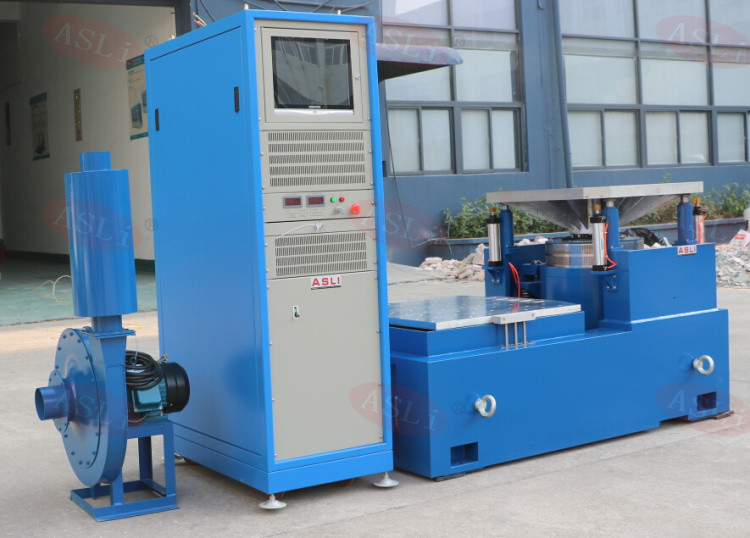

De testmachine voor hoogfrequente elektromagnetische trillingen bestaat uit de volgende onderdelen:
- Trillingstestbank
- Versterker van het vermogen
- Koelventilator

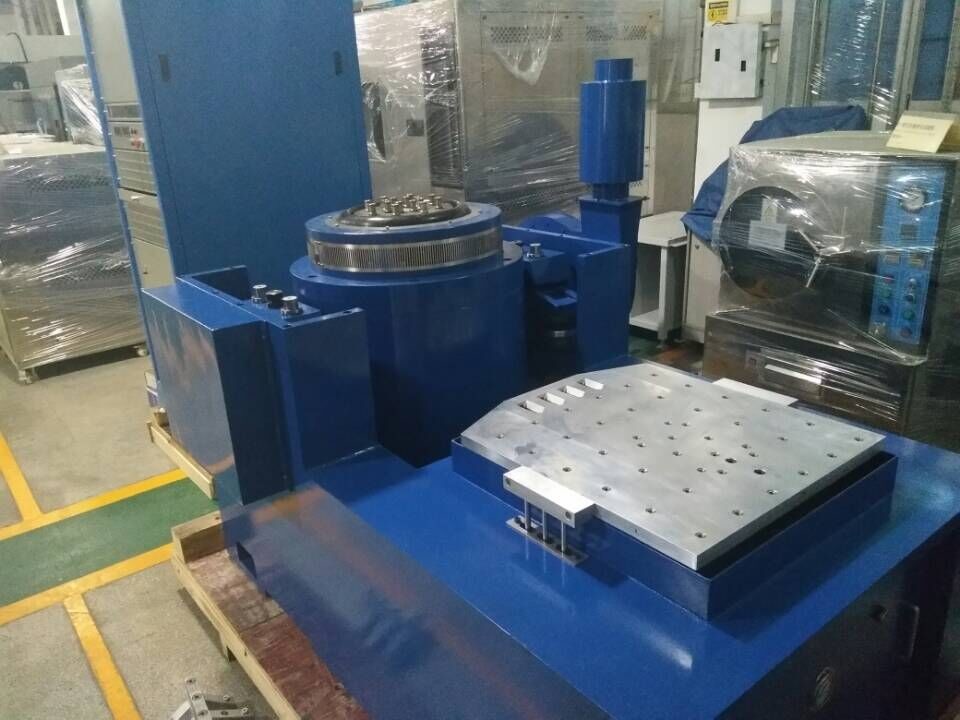

- Schuiftafel
- Verticale expander
- Binnen een kleine laadbank om een hogere versnelling en werkfrequentie te realiseren, waardoor de laadcapaciteit en de prestaties van de hele machinebank worden verbeterd.
- De horizontale bank en de trillingsbank zijn van integraal type, met een perfecte structuur en gemakkelijk te installeren en aan te passen.
- Statische drukbaan, V-vormig, hellingsbestendig en vervormingstendendend.
- Ingebouwde oliepomp, goede structuur en makkelijk te bedienen.
VT verticale verlengde bank en gespecificeerde klemmen zijn nauwkeurig berekend en uitgebreid ontworpen om ervoor te zorgen dat de klant de beste prestaties krijgt volgens perfecte specificaties.
Als u meer informatie nodig heeft over de2000 Hz hoogfrequente trillingstestsysteem voor sinustrillingstestVoel je vrij om...Neem contact met ons op..
