Temperatuur en Vochtigheid Gecombineerde Trillings Testende Kamer voor Laboratorium Eleltrodynamische Schudbeker
Technische Parameters over de Trillingstest Shaker Table For Connectors van het Hoge Frequentielaboratorium
| Model | Geschatte Sinus Kracht (n) |
Geschatte Willekeurig Kracht (n) |
Frequentie Waaier (Herz) |
Geschatte Snelheid (m/s) | Geschatte Vervanging (pp) mm |
Max. Lading (Kg) | bewegende rol (Kg) | Afmeting van Bewegende rol (mm) |
| S-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Toepassing voor Eleltrodynamische Schudbekerprijs:
Wij zijn fabrikant van de elektroproducten van de trillingsreeks, keurden de ‚dubbel-magnetische kringsstructuur‘, de ‚zelf-geproduceerde cirkels van de skeletactie‘, ‚Steun In de lucht‘ en ‚rollagers en lineaire begeleiding‘, geavanceerde moderne technologie ‚van de tapisolatie‘ goed
en de speciale technologie, kan in X, Y, three-axis sinusoïdale de trillingstest van Z en breedband willekeurige te voltooien trillingstests worden voltooid,
door de klassieke (de helft - sinus, trapezoïdale, zaagtandgolf) impuls en schoktest van het reactiespectrum. Het wijd gebruikte Meetapparaat van de hoge Frequentietrilling
in nationale defensie, wapens, luchtvaart, ruimte, mededelingen, elektronika, elektrische apparaten, mededelingen,
huistoestellen en andere gebieden. - het industriële meetapparaat van de schudbekertrilling
Het halve de schok van de sinusgolf testen van Eigenschappen:
1. Goed ontworpen dynamisch cirkelskelet, met een hogere frequentie van de stadium asresonantie.
2. Twee-magnetische kring, de lage, compacte structuur van de magnetische stroomlekkage en rationeel.
3. De rollagers van de tuimelschakelaarstaaf rechtstreeks en de invoer-georiënteerde samengestelde richtlijn van de lichaamsstijfheid, zonderlinge ladingscapaciteit.
4. De stichting van de tapisolatie gewijd aan hormoongebruik, de installatie van mobiel gemak.
5. Geavanceerde technologiebeweging rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6. Het nieuwe buisontwerp en verbetert het het koelen effect.
7. De statische stijfheid, dynamische stijfheid die van de lager kleine ballon, de capaciteit van de trillingslijst opheffen, verbetert prestaties met lage frekwentie.

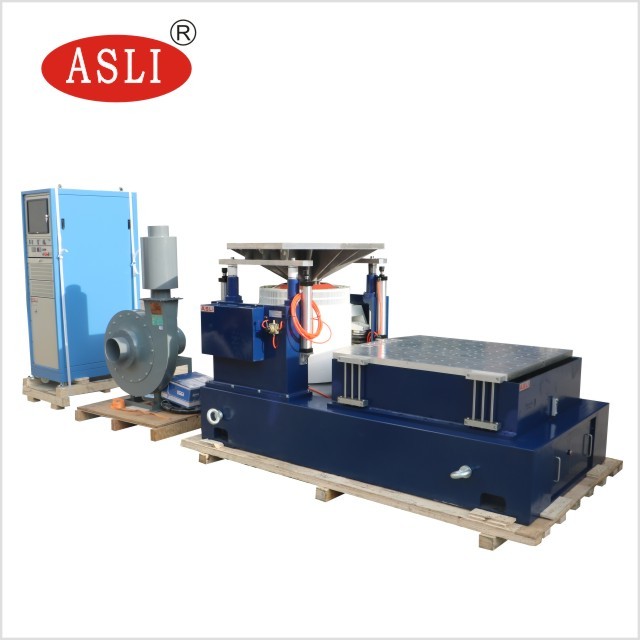

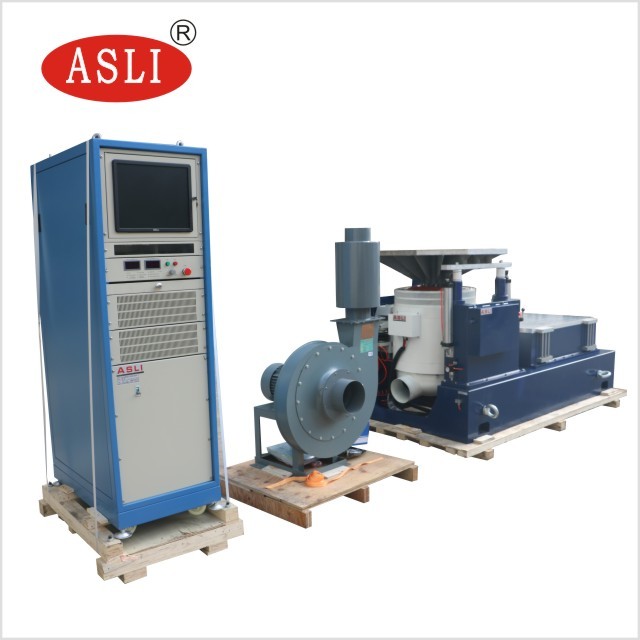

Systeem (S-10)
1 technische parameters met industriële eleltrodynamische trillingsschudbeker:
(1) geschatte Kracht: sinuskracht 10000N; willekeurige kracht 10000N; schokkracht 10000N;
(2) frequentiegebied: 5 Herz aan 3500Hz, Vaste frequentie, bereik afwisselend, willekeurige sinus, schok
(3) bereik-frequentie Wijze: lineair, logaritmisch, bereik afwisselend, vaste frequentie
(4) bereik-frequentie Tijden: 1 tot 32767.
(5) bereik-frequentie Tijd: de vaste frequentie/enige 1-3600mins, bereik-frequentie krommen kan worden getoond.
(6) Max. Versnelling 1000m/s 2 (niet lading)
(7) Max. Snelheid: 1.8m/s
(8) Max. Verplaatsing: 51mmp-p (niet lading), dubbele piek
(9) effectverplaatsing: 51mm
(10) Gewicht van het Bewegen van Rol: 14 kg
(11) Trillingsrichtingen: Verticale +Horizontal-trilling
(12) Trillingsgolf: willekeurige sinus, schok
(13) Diameter van de Bewegende Rol: Φ240 mm
(14) de Dimensie van het Trillingssysteem (mm): W1046*H660*D783mm
(15) gewicht van het Trillingssysteem: 900kg

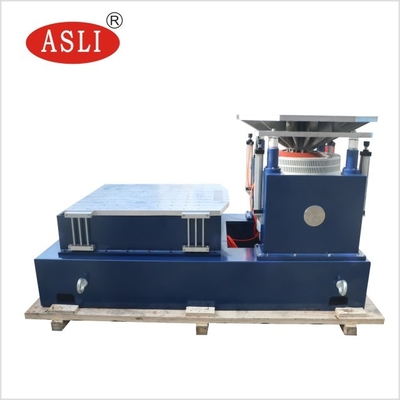

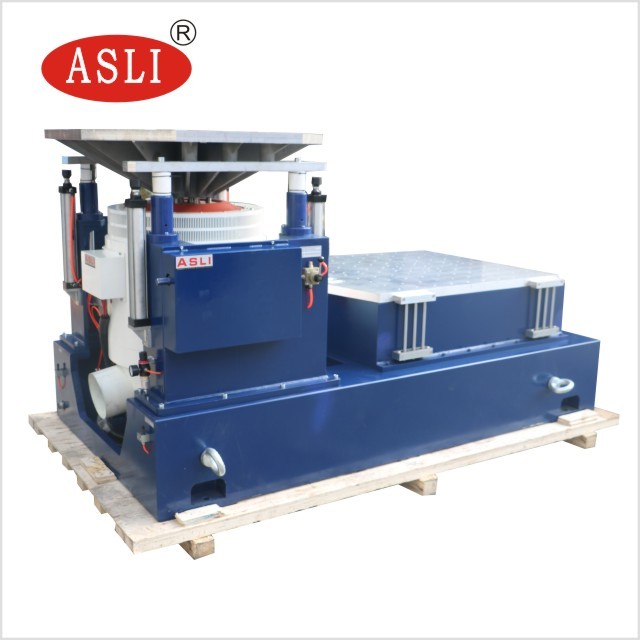

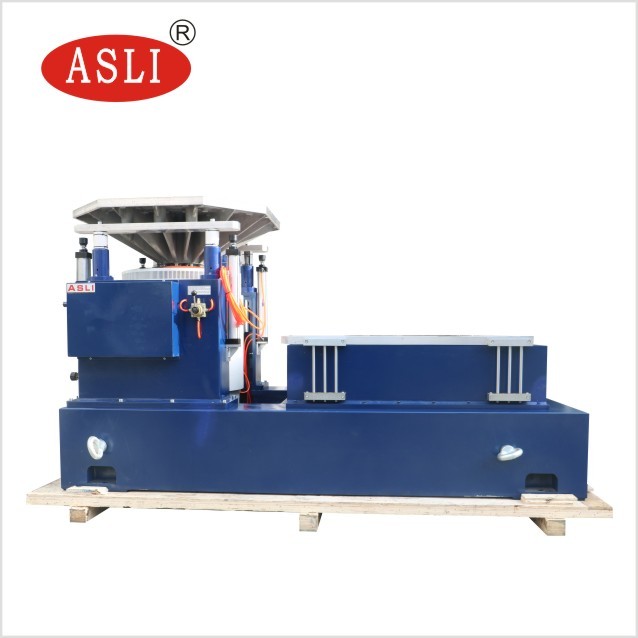

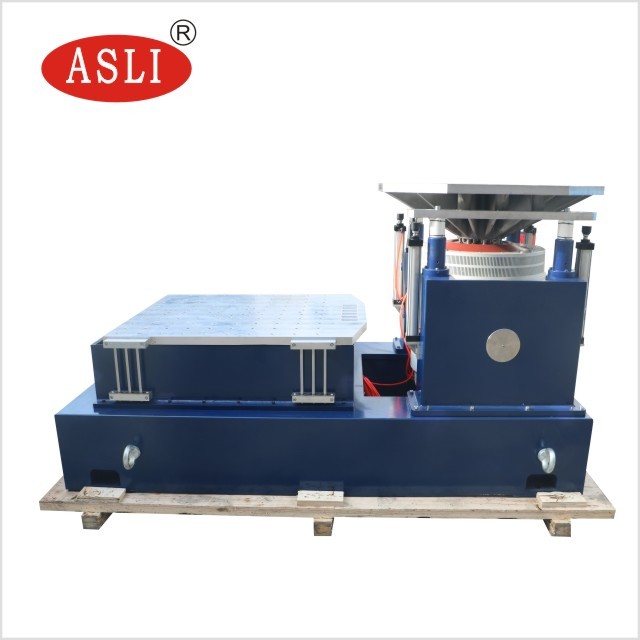

Horizontale tribuneeigenschappen over de Machine van de Trillingstest:
Binnen kleine ladingsbank om hogere versnelling en het werk frequentie te realiseren, om de ladingscapaciteit en de prestaties van gehele machinebank te verbeteren.
De horizontale bank en de trillingsbank zijn integraal type, met perfecte structuur te installeren en aan te passen gemak.
Statische drukspoor, V-vorm, met capaciteit van bestand helling-bestand en bias-laadt.
Ingebouwde oliepomp, goede structuur en het gemakkelijke werken.
Installeer Vereiste met de machine van het trillingsmeetapparaat:
(1) de gebruikers zouden moeten voorbereidingen treffen forklifts & verplaatsend hulpmiddelen om het materiaal te bewegen aangezien het zeer zwaar is, ook gelieve zeker te zijn
de deur is groot genoeg om in het materiaal te laten
(2) het werkende milieu van de machine zou onder kamertemperatuur en met goede ventilatie moeten zijn. Wij stellen sterk voor om airconditioner in de werkplaats te installeren. De ruimteafstand van de machine
de linker/juiste/achterkant moet Min. 700mm zijn, moet de voorzijde Min. 1500mm zijn.
Pakket voor groot de schudbekersysteem van de kracht elektro dynamisch trilling:
Pp filmen eerst, en toen 10mm schuim tussen machine en het geval, en de buitenkant is het standaardgeval van het de uitvoertriplex.
