Van de de Hoge Frequentieelektrodynamica van de vervoersimulatie de Trillingsmeetapparaat voor Sinusoïdale Trillingstest
Product Details
| sinus: | 6000N | Snelheid: | 1,6 m/s |
|---|---|---|---|
| Verplaatsing: | 25 mm | Frequentie: | 3 ~ 3500Hz |
| Laden: | 180 kg | Versnelling: | 100 g |
| anker: | 230 mm | Functie: | Sinusoïdale Trillingstest |
| Markeren |
3500HZ het Meetapparaat van de elektrodynamicatrilling,6KN het Meetapparaat van de elektrodynamicatrilling,De sinusoïdale Lijst van de 3 Astrilling |
||
Product Description
Download ES-6 Trillingstestapparatuur PDF (Specificatiedocument)
De Hoogfrequente Trillingsshaker maakt gebruik van geavanceerde moderne technologieën, waaronder een dubbel magnetisch circuit, zelfgenererende skeletactiecircuits, luchtgedragen ondersteuning, rollagers en lineaire geleiding, en trunnion-isolatie. Het is in staat om X-, Y- en Z-drie-assige sinusvormige trillingstests, breedband willekeurige trillingstests en klassieke (halve sinus) puls- en schokrespons spectrumtests uit te voeren. Het wordt veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten en huishoudelijke apparaten industrieën.
- Nominale Kracht: Sinuskacht 6000N; Willekeurige kracht 6000N; Schokkracht 12000N
- Frequentiebereik: 5Hz tot 3500Hz; vaste frequentie, heen-en-weer sweep, sinus, willekeurig, schok
- Sweep-frequentiemodus: Lineair, logaritmisch, heen-en-weer sweep, vaste frequentie
- Sweep-frequentietijden: 1 tot 32767
- Sweep-frequentietijd: Vaste frequentie / enkele 1–3600 minuten; sweep-frequentiecurves kunnen worden weergegeven
- Max. Acceleratie: 1000 m/s² (ongeladen)
- Max. Belasting: 180 kg
- Max. Verplaatsing: 25 mm p-p (ongeladen), dubbele piek
- Impact Verplaatsing: 25 mm
- Gewicht van de Beweegbare Spoel: 6,5 kg
- Trillingsrichtingen: Verticaal
- Trillingsgolf: Sinus, willekeurig, schok
- Diameter van de Beweegbare Spoel: Φ230 mm
- Afmetingen Trillingssysteem (mm): B850 × H750 × D550 mm
- Gewicht Trillingssysteem: 590 kg

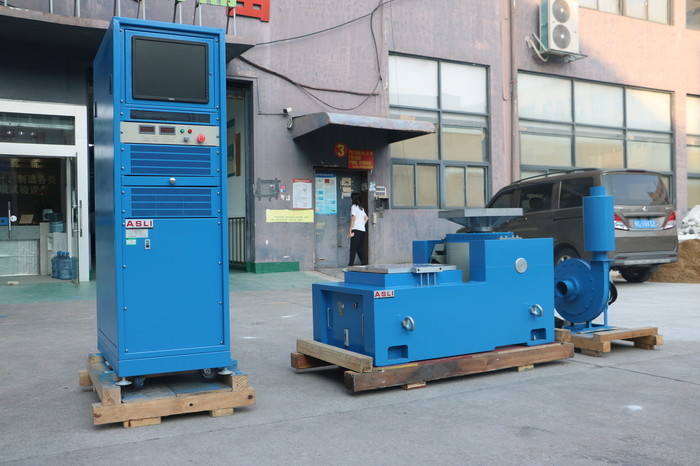

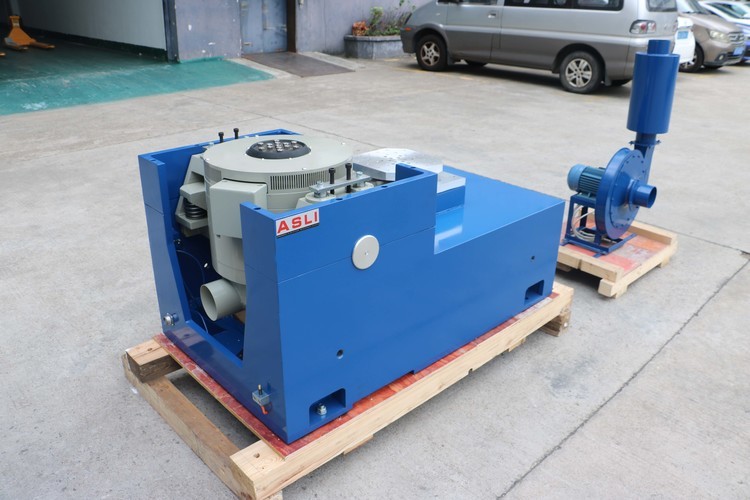

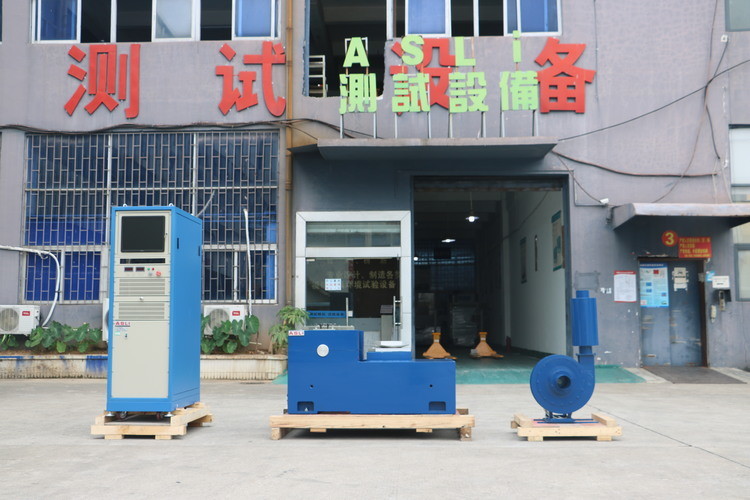

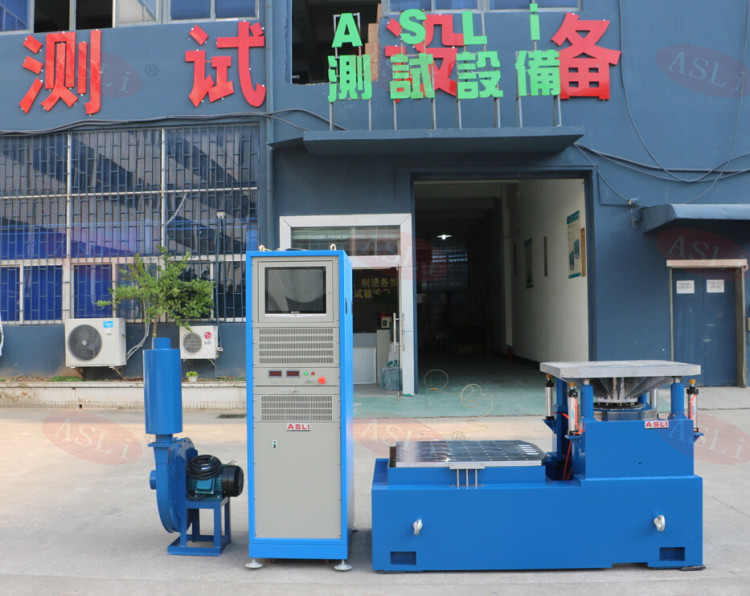

- Trillingsgenerator — 1 set
- Trillingscontroller — 1 set
- Communicatieverbindingskamer — 1 set
- DA-6 Eindversterker — 1 set
- Excitatievermogen — 1 stuk
- Stuurprogramma Software — 1 set
- Koelsysteem — 1 set
- Industriële Computer — 1 set
| Model | Nominale Sinuskacht (N) | Nominale Willekeurige Kracht (N) | Frequentiebereik (Hz) | Nominale Acceleratie (m/s²) | Nominale Snelheid (m/s) | Nominale Verplaatsing (p-p) mm | Max. Belasting (Kg) | Beweegbare Spoel (Kg) | Afmetingen Beweegbare Spoel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
Opmerking: Het ES-6 model wordt gemarkeerd als de primaire configuratie voor deze productvermelding.
- Goed ontworpen dynamische cirkelskelet, met een hogere axiale resonantiefrequentie.
- Dubbel magnetisch circuitontwerp met lage magnetische fluxlekkage, compacte en rationele structuur.
- Rockerstang rollagers met rechte en georiënteerde composietlichaam stijfheid oriëntatie, die een hoge excentrieke belastingscapaciteit bieden.
- Trunnion-isolatie fundering speciaal voor trillingsisolatie, met handige mobiele installatie.
- Geavanceerde technologie bewegingssysteem zorgt voor hoge betrouwbaarheid van de dynamische cirkel.
- Nieuw kanaalontwerp verbetert het koelingseffect.
- Statische stijfheid en dynamische stijfheid van het lager met klein ballon-effect, waardoor de draagcapaciteit van de trillingstafel wordt verhoogd en de laagfrequente prestaties worden verbeterd.
Als u meer informatie nodig heeft over de Transport Simulatie Hoogfrequente Elektrodynamische Trillingstester voor Sinusvormige Trillingstest, aarzel dan niet om uw aanvraag te sturen.
Product Highlights
ES-6 elektrodynamische vibratietester levert 6000N sinuskracht, 3-3500Hz frequentie, 180kg belasting en 100g versnelling voor sinusoïdale, willekeurige en schoktests. Dubbel magnetisch circuit, luchtvering en tapisolatie zorgen voor duurzaamheid en precisie. Aangepaste modellen beschikbaar.
