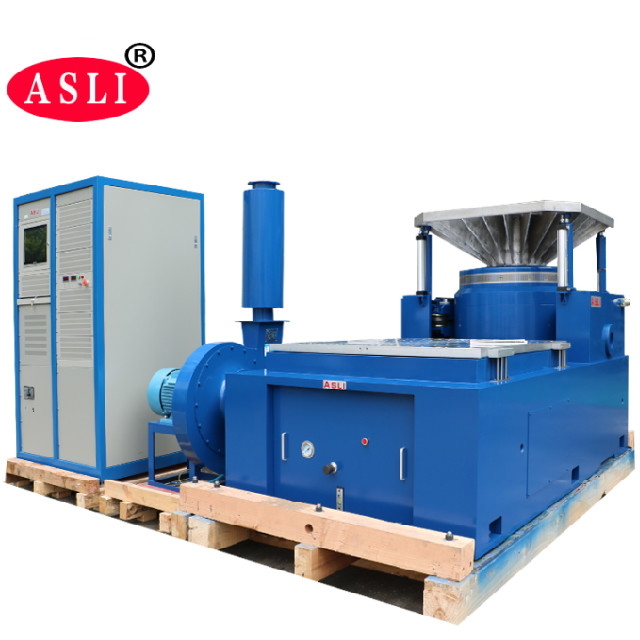

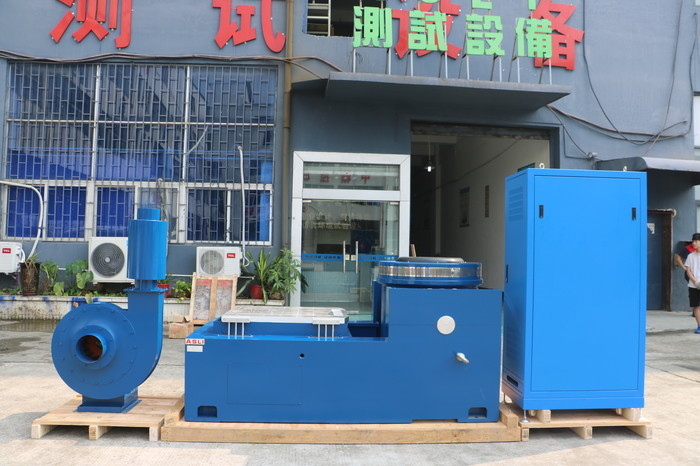

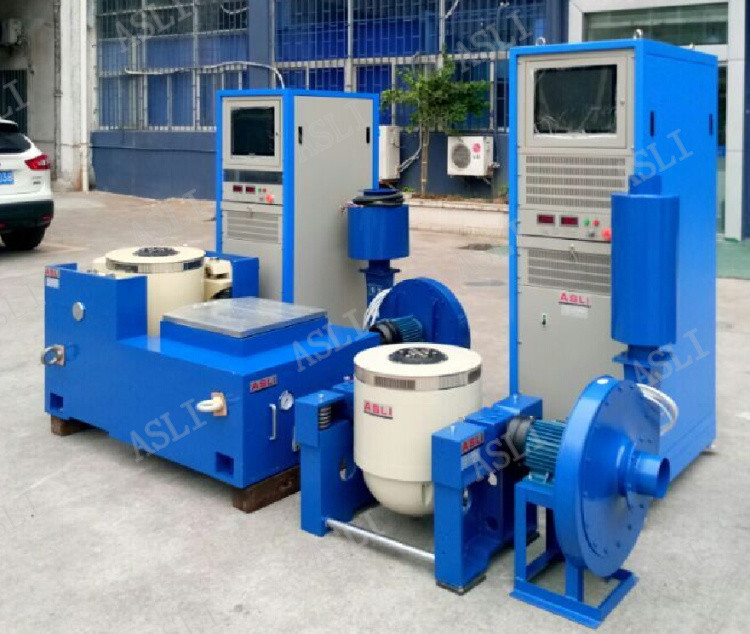

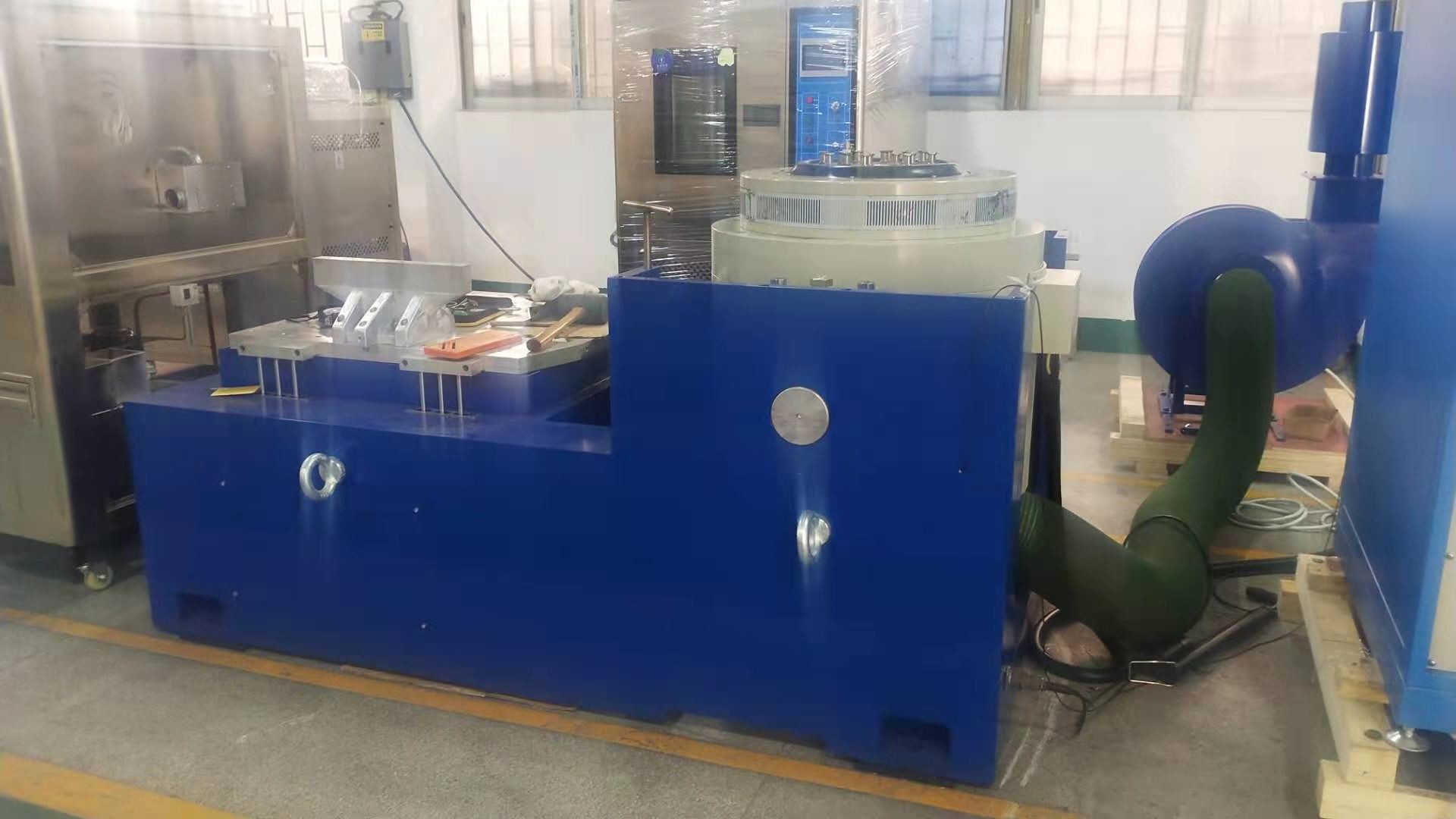

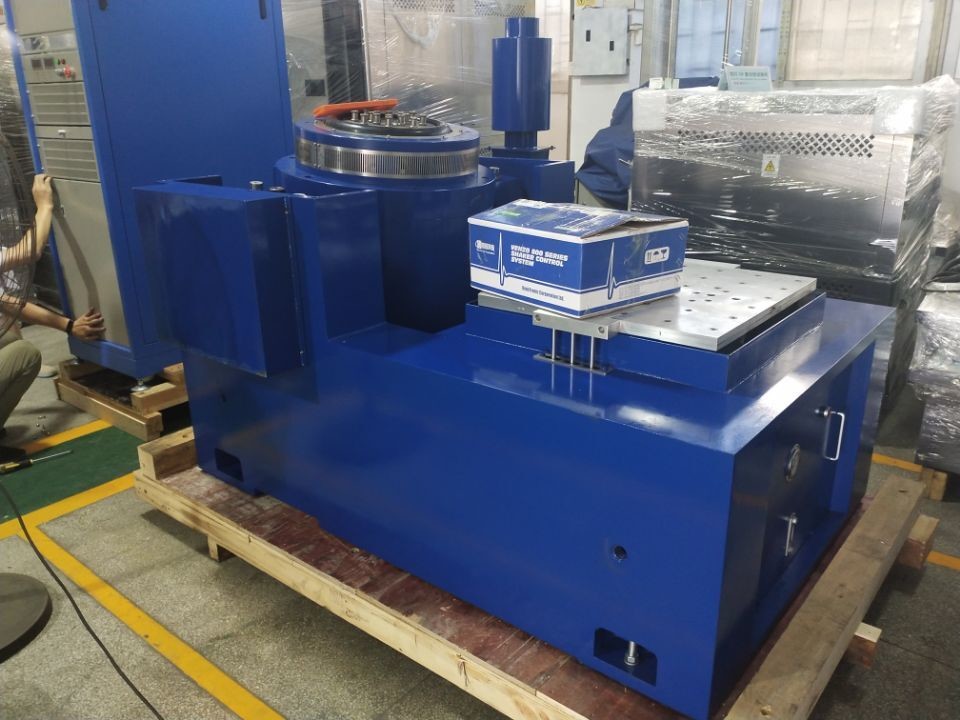

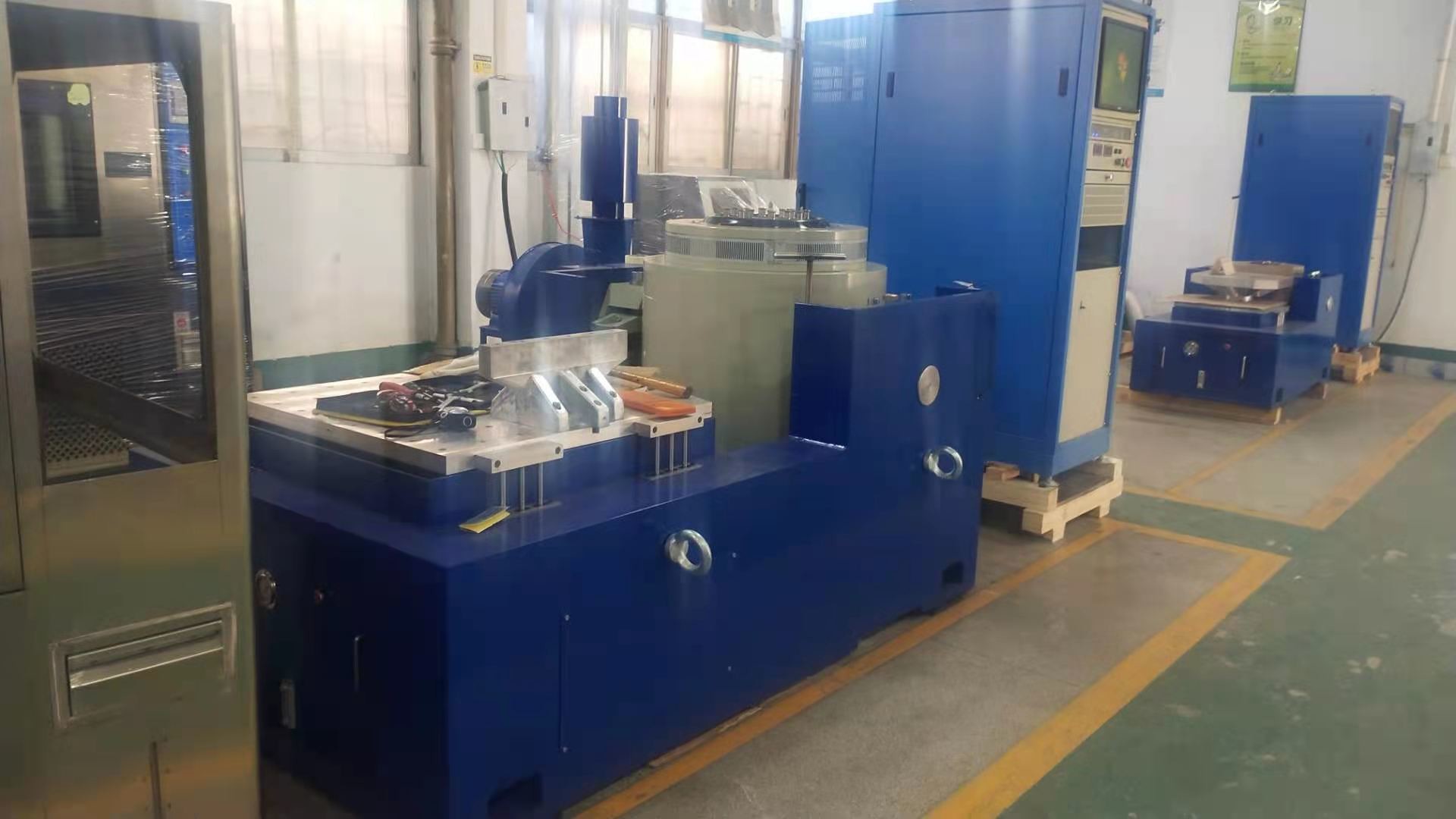

Hoogfrequente trillingen test systeem wordt voornamelijk gebruikt voor producten trillingen en schok omgeving test, milieu stress screening test, betrouwbaarheidstest.Elektromagnetische trillingsmeter volledig conform de norm voor het ontwerp van de batterijgebonden tests, simulatie onder de bepaalde omstandigheden van de trillingstest van de batterij, wordt de batterij of de batterijpakket volgens de voorgeschreven frequentie aan de trillingstabel bevestigd,versnellings- en verplaatsingsmodus langs de batterij monster trilling van drie onderling loodrecht gerichte gemeten batterij mag niet lekkenVibratietests zijn zeer breed, van printplaten, batterijen, vliegtuigen, schepen, raketten, raketten,auto's en huishoudelijke apparaten en andere industriële producten.
Hoofdkenmerken
* Een luchtgekoelde elektrodynamische shaker
* Vibratieregelaar en vermogenversterker in een alles-in-één kast
* Bereiken van 2400 newton's piek sinus stuwkracht.
* X, Y, Z 3-asstesten
Beheersfuncties
* Vaste frequentie sinusvormige trillingen
* Geveegde trilling * Willekeurige trilling
* Klassieke schok
Typische systeemtoepassingen
* Omgevingsonderzoek
* Stresstest
* Vibratieonderzoek
| Parameters van de elektromagnetische trillingsshaker: | ||||
| Maximale sinus-excitatie kracht | 5000 kg.f piek | |||
| De grootste willekeurige trillingskracht | 5000 kg.f r.m. | |||
| De grootste schok vibratie kracht | 10000 kg.f piek | |||
| Frequentiebereik | DC~4000 Hz | |||
| Maximale verplaatsing | 75 mm p-p ((piek-tot-piekwaarde) | |||
| Maximale snelheid | 1.8m/s | |||
| Maximale versnelling | 100G ((980 m/s2) | |||
| Eerste resonantiefrequentie | 3500 Hz | |||
| Maximale belasting | 750 kg | |||
| Bewegende spoeldiameter (werkplaatsdiameter) | met een diameter van 450 mm | |||
| De kwaliteit van de bewegende spoel | 50 kg | |||
| Maximale belasting | 750 kg | |||
| Schroefbord | 13 x M8 | |||
| Magnetische fluxlekken | < 10 gauss | |||
| Afmeting | 800 mm x 800 mm x 800 mm ((Verticale machine) | |||
| Gewicht | Ongeveer 1500 kg. | |||
| Het servosysteem | ||||
| Functie | Temperatuur, luchtdruk, verplaatsing, overspanning, overstroom, input onderspanning, externe storing, stroomvoorziening, logica, gebrek aan gelijke input. | |||
| Digitale trillingsregelaar | ||||
| Hardwarekonfiguratie | 2 kanaalinvoer, 1 kanaalinvoer | |||
| Beheerscomputer | Oorspronkelijke lenovo computers,vloeibare kristal display ((Met het toetsenbord / optische muis) | |||
| Software | Chinese/Engelse werking, tijds- en frequentiedomeinanalyse, signaalbron, sinus sweep frequentie-analyse, enz. WORD kan automatisch testrapporten, signalen en gegevens weergeven,opslag, de testparameters en de analyse van de functie instellen. | |||
| Besturingssysteem | Windows 2000/ XP | |||
| Versnellingssensor B&W |
Frequentiedomein:1 ‰ 2000Hz Gevoeligheid: 50mv/g temperatuurbereik: - 24 - 250°C |
|||
| Elektriciteitsbehoefte | ||||
| Elektrische bron | 3 fasen, 380V/50Hz | |||
Voordelen voor de gebruiker
* Eenvoudige installatie door de gebruiker
* Gebruikersinterface: lcd touchscreen voor lokale modus en pc-windows (via ethernet) voor afstandsbediening
modus;
* Lokale modus: snelle start van een vooraf gedefinieerde test, tientallen testspecificaties kunnen worden opgeslagen;
* Remote-modus: alle werkingen van het systeem, met inbegrip van het definiëren van de test en het opslaan van de testspecificaties op de mostar, de testbesturing, de herziening van de testgegevens en de documentatie.
Als u meer informatie nodig heeft over de drieassige elektrodynamische trillingstestmachine voor versnelde trillingstest, aarzel dan niet om uw vraag te sturen.
