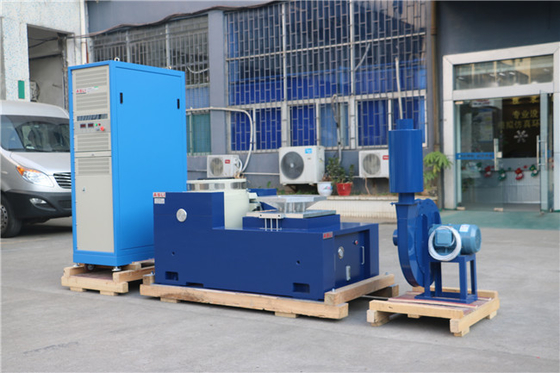

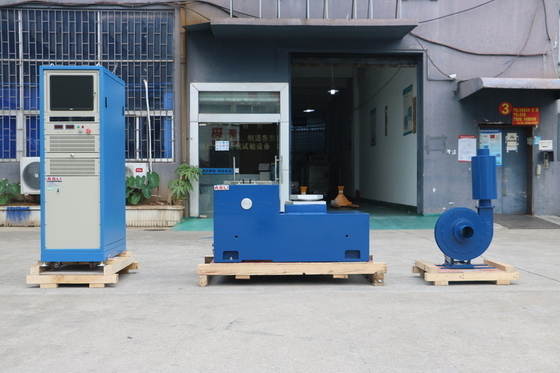

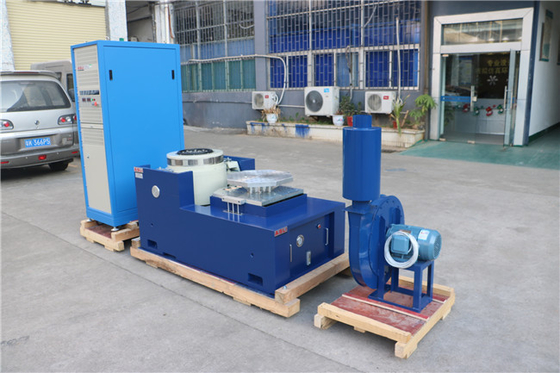

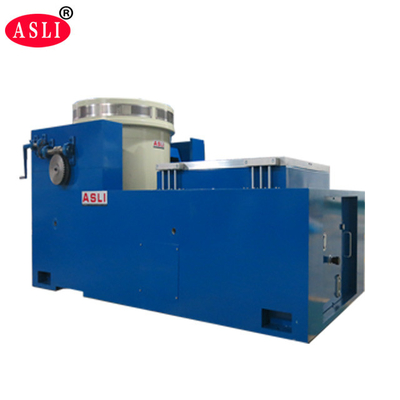

Het trillingstestsysteem wordt voornamelijk gebruikt voor trillings- en schokomgevingstests van producten, milieustresstests en betrouwbaarheidstests. Elektromagnetische trillingstester volledig volgens de standaard van batterijgerelateerde tests, simulatie onder de bepaalde voorwaarde van de trillingstest van de batterij, de batterij of het batterijpakket wordt op de trillingstafel bevestigd, volgens de voorgeschreven frequentie, versnelling en verplaatsingsmodus langs de batterijmonster trilling in drie onderling loodrechte richtingen gemeten batterij mag niet lekken, niet ontmoedigd raken, niet breken, geen vuur en explosie. Trillingstest van het toepassingsgebied is extreem breed, van printplaten, batterijen, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten en andere industriële producten.
Belangrijkste kenmerken
* Een luchtgekoelde elektrodynamische triltafel
* Trillingscontroller en eindversterker gestructureerd in een alles-in-één kast
* Het bereiken van 2400 newton piek sine stuwkracht.
* X, Y, Z 3-assige test
Controlefuncties
* Vastfrequente sinusvormige trilling
* Geveegde trilling * Willekeurige trilling
* Klassieke schok
Typische systeemtoepassingen
* Milieutest
* Stresstest
* Trillingstesten
Voordelen voor de gebruiker
* Eenvoudige installatie kan door de gebruiker worden gedaan
* Gebruikersinterface: lcd-aanraakscherm voor lokale modus en pc-windows (via ethernet) voor externe modus;
* Lokale modus: snel een vooraf gedefinieerde test starten, tientallen testspecificaties kunnen worden opgeslagen;
* Externe modus: alle bewerkingen van het systeem, inclusief het definiëren van tests en het opslaan van de testspecificaties op mostar, testbesturing, beoordeling van testgegevens en documentatie.
| Hoogfrequente Elektrodynamische Trillingstester met MIL-Std Standaard Parameters: | ||||
| Maximale sinusvormige excitatiekracht | 5000 kgf piek | |||
| De grootste willekeurige trillingskracht | 5000 kgf r.ms | |||
| De grootste schoktrillingskracht | 10000 kgf piek | |||
| Frequentiebereik | DC~4000 Hz | |||
| Maximale verplaatsing | 75 mm p-p (piek-tot-piek waarde) | |||
| Maximum snelheid | 1,8 m/s | |||
| Maximale versnelling | 100G (980 m/s2) | |||
| Eerste resonantiefrequentie | 3500Hz | |||
| Maximum belasting | 750 kg | |||
| Diameter bewegende spoel (werktafel diameter) | Diameter van 450 mm | |||
| De kwaliteit van de bewegende spoel | 50 kg | |||
| Maximum belasting | 750 kg | |||
| Tafel van schroef | 13 x M8 | |||
| Magnetische fluxlekkage | <10 gauss | |||
| Afmeting | 800 mm x 800 mm x 800 mm (Verticale machine) | |||
| Gewicht | Ongeveer 1500 kg | |||
| Het servosysteem | ||||
| Functie | Temperatuur, luchtdruk, verplaatsing, overspanning, overstroom, ingangsonderspanning, externe storing, voedingsspanning, logica, gebrek aan gelijke ingang. | |||
| Digitale Trillingscontroller | ||||
| Hardware configuratie | 2 Kanaals Ingang, 1 Kanaals Ingang | |||
| Besturingscomputer | Originele industriële computers, vloeibaar kristal display (met het toetsenbord/optische muis) | |||
| Software | Chinese/Engelse bediening, het tijddomein en frequentiedomein analyse, signaalbron, sinusveegfrequentie analyse, etc. WORD kan automatisch testrapporten genereren, signalen en gegevens weergeven, opslaan, de testparameters instellen en de analyse van de functie. | |||
| Besturingssysteem | Windows 2000/ XP | |||
| Versnellingssensor B&W |
frequentiedomein:1—2000Hz gevoeligheid:50mv/g temperatuurbereik:-24 - 250℃ |
|||
| Elektrische vereiste | ||||
| Elektrische bron | 3 fase, 380V/50Hz | |||
Onze Hoogfrequente Elektrodynamische Trillingstester met MIL-Std Standaard kan ook in combinatie met een milieukamer worden gebruikt.
