Voor wat wordt een verticale + horizontale elektrodynamische hoogfrequente trillingsmeter gebruikt?
Een shaker is een elektromagnetisch apparaat dat wordt gebruikt voor trillingsonderzoek om de teststructuur te prikkelen.Wat zijn de verschillende ontwerpen van trillings shakers?

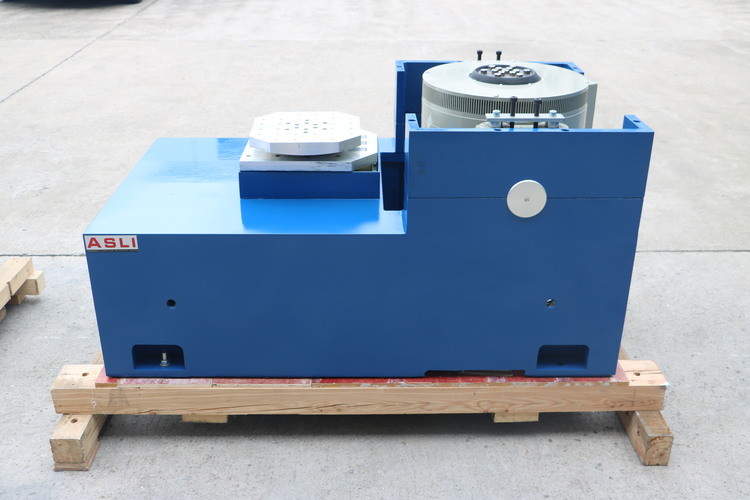

High frequency Vertical & Horizontal Generator Electromagnetic Vibration Shaker for Semiconductor are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentDe machine is eenvoudig te bedienen en kan een breed scala aan trillingsonderzoeken uitvoeren in overeenstemming met de specificaties van de overheid, de industrie en bedrijven.
1Een gecombineerde structuur van testkamer en koelsysteem met een compact en sierlijk ontwerp; onafhankelijke console
2. Om het gemakkelijk te laten werken; originele koelcompressor eenheid en haar belangrijkste accessoires uit het buitenland geïmporteerd
3. Geïmporteerde LCD kleuren touchscreen controller in staat auto controle van de temperatuur vochtigheid programma's;
4Om aan de unieke eisen van de klant te voldoen, kunnen gebruikers kiezen uit verschillende modellen van trillingstestbank om ervoor te zorgen dat naast goede koeling
5.Heat en lucht afdichting systeem, deze trillingsbank zal ook een opmerkelijk effect van mechanische trillingen
betrouwbaarheidstestapparatuur, schoktrillingen
| Naam | Verpakkingsvibratietafel/vibratietafeltoetser voor auto-onderdelen | ||||||||
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid ((m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
De shaker kan ook worden gebruikt in combinatie met een temperatuurvochtigheidstestkamer:
| Model | THV-408 ((A~F) |
| Interne dimensie | W600 × H850 × D800 ((mm) |
| Externe dimensie | W850 × H1950 × D2100 ((mm) |
| Temperatuurbereik | Lage temperatuur: ((A:25oC; B:0oC; C:-20oC ; D: -40oC; E: -60oC; F: -70oC) Hoge temperatuur:100oC(150oC) |
| Vochtigheidsbereik | 20%~98% R.H. ((10%-98% R.H. / 5%-98% R.H. is een speciale optionele voorwaarde, moet ontvochtiging) |
|
Analyseprecisie / Distributie temperatuur en luchtvochtigheid |
0.1oC; 0,1% RH/±2,0oC; ±3,0% RH |
|
Beheersnauwkeurigheid van de temperatuur en vochtigheid |
± 0,5 °C; ± 2,5% R.H. |
|
Temperatuur Opwaartse/dalende Snelheid |
Temperatuur stijging ongeveer 0,1 tot 3,0 °C/min. Temperatuur daling ongeveer 0,1 tot 1,5 °C/min. (De snelheid van de daling Min.1.5oC/min is een speciale facultatieve voorwaarde) |
|
Interne en Buitenmateriaal |
Materiaal van de binnenkast is SUS 304# roestvrij staal, van de buitenkast roestvrij staal of SEE koudgewalst staal met verfcoating. |
| Isolatie materiaal | Isolatiematerialen van hoogtemperatuur, hoge dichtheid, chloorformat, ethylacetacetumschuim |
| Koelsysteem | Windkoeling of waterkoeling/compressor met een enkel segment ((-40oC, compressor met een dubbel segment -70oC) |
| Beschermingsmiddelen |
Schakelaar zonder zekerheid, schakelaar tegen overbelasting voor compressor,koelmiddel bij hoge en lage spanning beschermingsschakelaar, overvochtigheids- en overtemperatuurschakelaar, zekeringstekens, storingswaarschuwingssysteem, waterkortslagwaarschuwing |
| Optioneel accessoire | Innerlijke deur met operatiekop ((optioneel), Recorder ((optioneel), Waterreiniger, Ontvochtigingsapparaat |
|
Vibratie Testapparatuur |
Kies de juiste trillingstestbank volgens de testconditie van de klant, de technische parameters Neem de elektrodynamica. |
| Kracht | AC380V 3 zin 5 lijnen, 50/60HZ |
Als u twijfels of behoeften heeft over Vertical + Horizontal Electrodynamics High Frequency Vibration Tester, aarzel dan niet om contact met ons op te nemen.
