GEBRUIKSBESCHRIVING
Het hoogfrequente trillingstestsysteem wordt veel gebruikt op het gebied van nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparatuur,transport- en huishoudelijke apparaten.
Volgens de vereisten kan het gebruikers voorzien van uitgebreide testapparatuur in meerdere omgevingen, zoals klimaat en mechanica.
Mechanische schaketafel met elektrodynamische trillingenkan respectievelijk de sinusvormige trillingstest en de breedbandrandom trillingstest uitvoeren en kan de klassieke (half sinusvormige, trapezivormige,De test is gebaseerd op het puls- en schokrespons spectrum..De uitgebreide test van de mechanische en omgevingsomstandigheden kan met een klimaatkamer worden uitgevoerd.
Technische parameters van het trillingssysteem
| Posten | Beschrijving | |
|
Kracht (Maximaal) |
Sine | 600 kg.f piek |
| Willekeurig | 600Kg.f r.m. | |
| Schok | 600 kg.f piek | |
| Frequentiebereik | 5 tot en met 2500 Hz | |
| Max. verplaatsing | 51 mm | |
| Max. snelheid | 1.8m/s | |
| Max. versnelling | 100G (980 m/s2) zonder belasting | |
| Trillingsrichting | Verticaal en horizontaal | |
| Armature Diameter | 200mm | |
| Effectieve massa van het harnas | 6 kg | |
| Tafelschroef | 17 × M10 | |
| Max, ik ben er klaar voor.nuttige lading | 30Goed.g | |
| Magnetische lekken | < 10 gauss | |
| Frequentie van isolatie van axiale trillingen | 2.5HZ | |
| Toegelaten excentrisch moment | > 300 N.m. | |
| Afmeting | 1200 mm*790 mm*840 mm (hoofdverruimer is uitgesloten) | |
| Gewicht | 1600 kg (slip table is uitgesloten) | |
| Stroomvoorziening | AC 3-fase 380V/50Hz, 18 KVA | |
| Aardingsweerstand | ≤ 4Ω | |
| luchtcompressor | 0.4-0.6Mpa (door de klant verstrekt) | |
| Koelmethode | Luchtkoeling | |

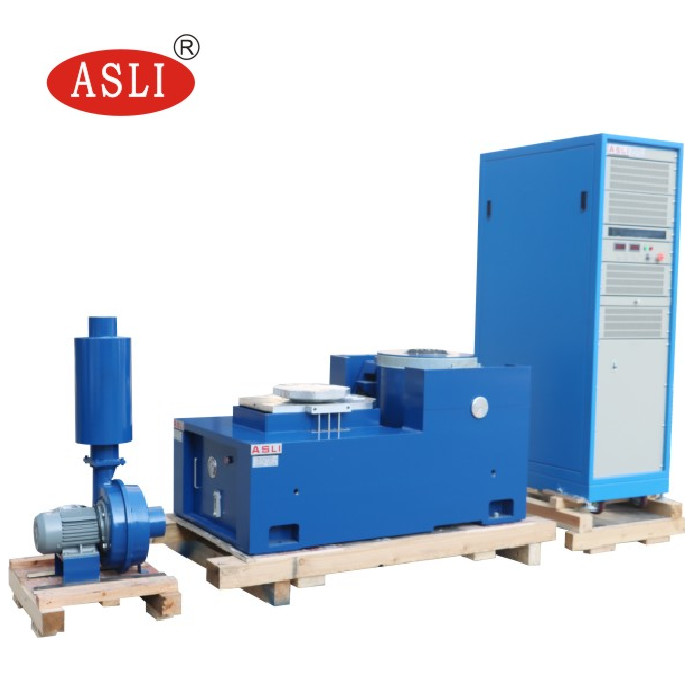

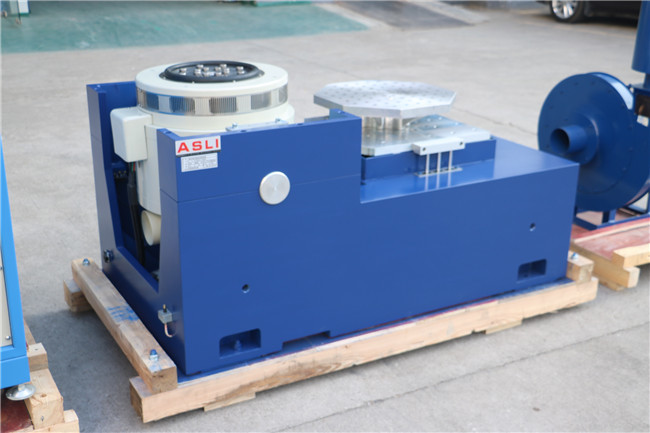

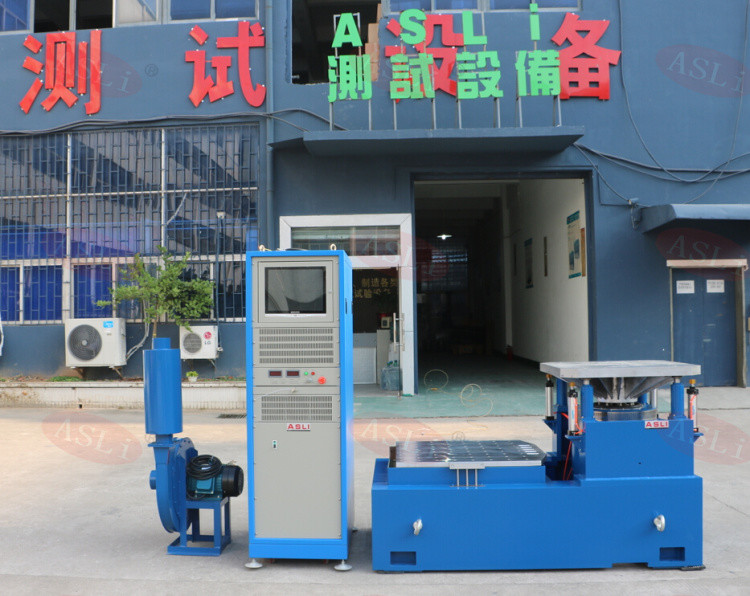

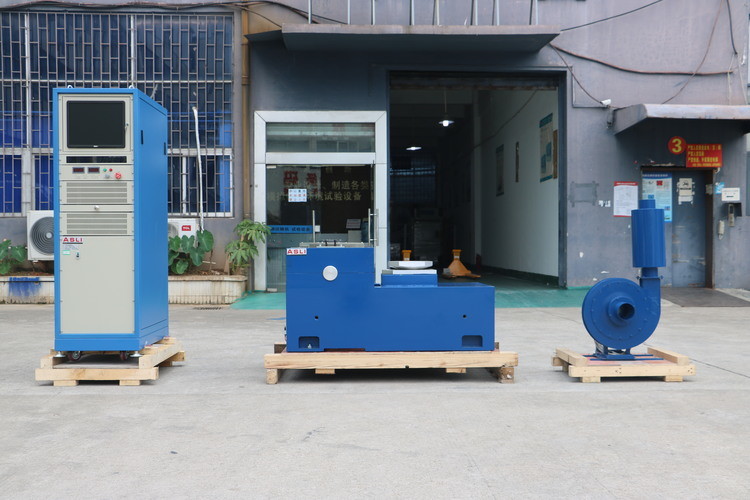

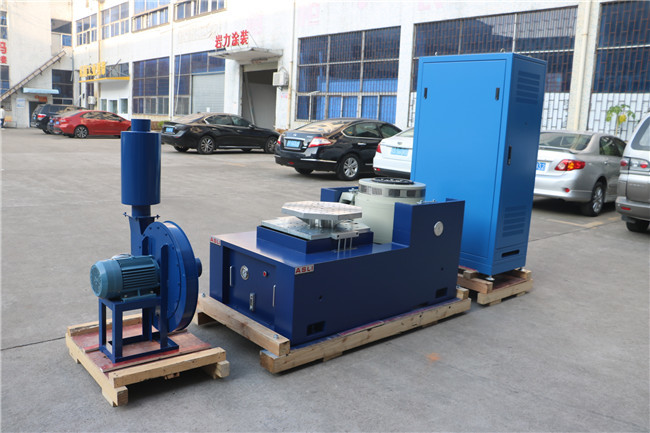

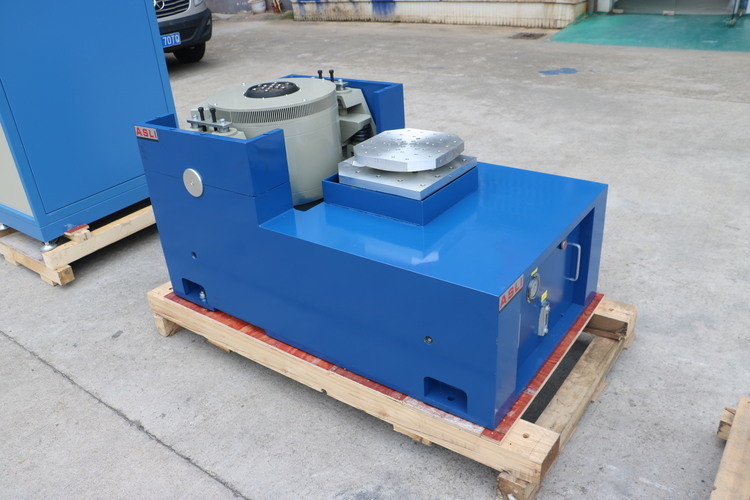

Elektrodynamisch type hoogfrequente shaker tafel met testplatform 600*600 mm Foto's voor verwijzing:
Iedere twijfel of behoefte overWillekeurige Sine Elektro-dynamische Vibratie Mechanische Shaker Table voor LED Luminaire, aarzel niet om uw vraag te sturen.
