Hoogfrequente trillingsteststand ES-30.pdf

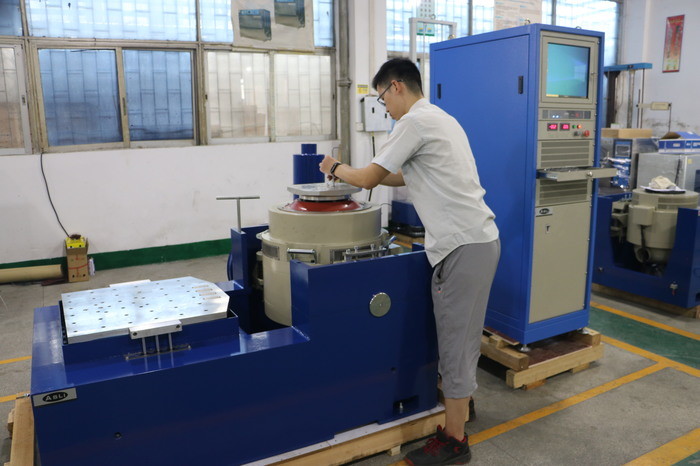

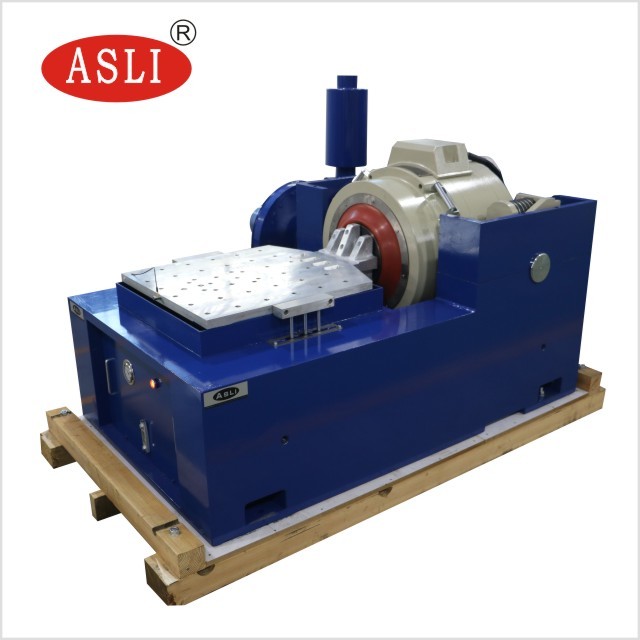

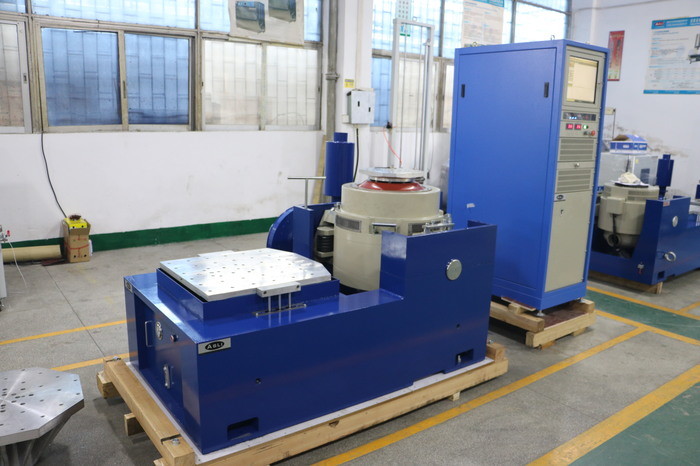

3000 kg.f Elektromagnetische trillingstestmachine met MIL-STD DIN ISTA
De verplaatsing kan worden aangepast.
De grootte van de trillingstafel moet worden gekozen op basis van de steekproefgrootte.
Viratietest voor laboratorium, auto-onderdelen, LED-verlichting, batterij, kabels, verpakking...
Technische parameters:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Het maximale versnellingsniveau van de elektromagnetische trillingsmeter wordt bepaald door de maximaleBij lage frequentie is de verplaatsing van het bewegende onderdeel zo beperkt dat deDe resonantiefrequentie van het bewegende element wordt hoger ingesteld.dan de bovengrens van het frequentiebereik.
De prestaties van de trillingsgenerator kunnen worden weergegeven door de grafiek die de maximaleHet gebruik van een log-log grafiek, de beperking van de verplaatsingkan worden uitgedrukt door een rechte lijn met een helling van 6 dB/octaaf.

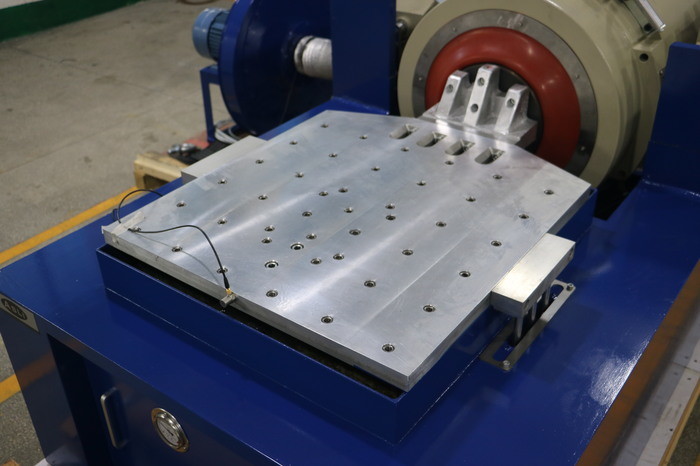

technische parameters van de verticale expander:
| Model | Gewicht (kg) | Max. frequentie (Hz) | Grootte van de bank |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Ronde bank) | 220 | 350 | Φ1200 |
Het kan ook worden gebruikt met klimaatkamers:
Als u meer wilt weten over 3000kg.f elektromagnetische trillingstestmachine met MIL-STD DIN ISTA, aarzel dan niet om uw vragen te sturen, daarna kunnen we meer ondersteuning bieden.
