2700Hz 6000kgf Elektrodynamische trillingstafel testapparatuur met MIL-STD ISTA-normen
Werkingsbeginsel van de trillingsshaker
Het werkingsprincipe van de elektromagnetische trillingsshaker is vergelijkbaar met dat van een luidspreker, waarbij elektrische trillingenDe kracht om de elektrische geleider te versnellen, wordt door de werking van de elektromagnetische kracht in het magnetisch veld bewegd.Het bewegende onderdeel wordt gegenereerd door het evenwicht tussen aandrijflijn en magnetische stroom.Het is mogelijk om de trillingsgenerator te bedienen door de aandrijfstroom te regelen.
Het maximale versnellingsniveau van de elektromagnetische trillingsexcitator wordt bepaald door de maximaleBij lage frequentie is de verplaatsing van het bewegende onderdeel zo beperkt dat deDe resonantiefrequentie van het bewegende element wordt hoger ingesteld.dan de bovengrens van het frequentiebereik.
De prestaties van de trillingsgenerator kunnen worden weergegeven door de grafiek die de maximaleHet gebruik van een log-log grafiek, de beperking van de verplaatsingkan worden uitgedrukt door een rechte lijn met een helling van 6 dB/octaaf.
Technische parameters:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Kenmerken:
1Robuust ophangsysteem en lineaire bewegingsleiding, sterke draagkracht, goede leidingsfuncties, hoge stabiliteit.
2. Load center airbag met hoge statische stijfheid en lage dynamische stijfheid, sterke draagkracht, perfecte prestaties bij amplitude variatie.
3Hoog efficiënte D-klasse schakeling, 3-sigma piekstroom, laag stroomverbruik en minimale harmonische vervorming.
4Snelle zelfdiagnoses met veiligheidssluiting, hoge veiligheid betrouwbaarheid.
5. airbag schokisolatie voor trillingsplatform zonder de noodzaak van een extra fundering, perfecte reproductie van trillingsgolf en vermindering van trillingsdoorlaatbaarheid.
6Horizontale en verticale uitbreidingsplatformen voor verschillende toepassingen.
7Eenvoudige bedieningsoperatie.
technische parameters van de horizontale expander:
| Model | Grootte van de bank (mm) | Frequentiebereik (Hz) | Gewicht van bewegende onderdelen (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |

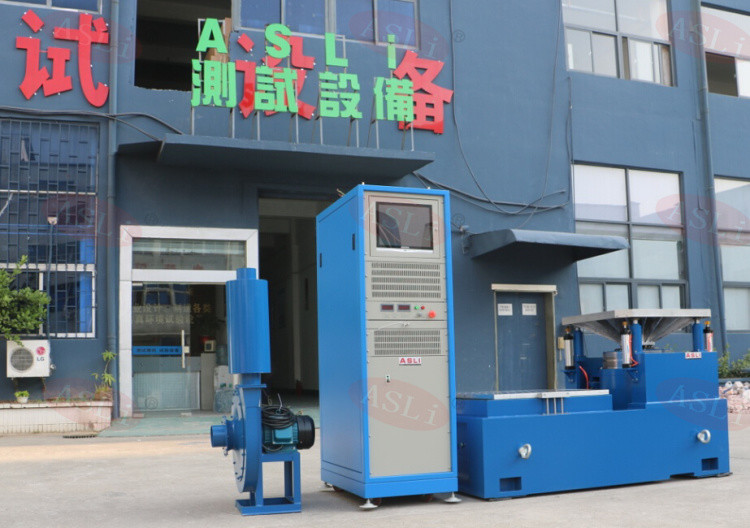

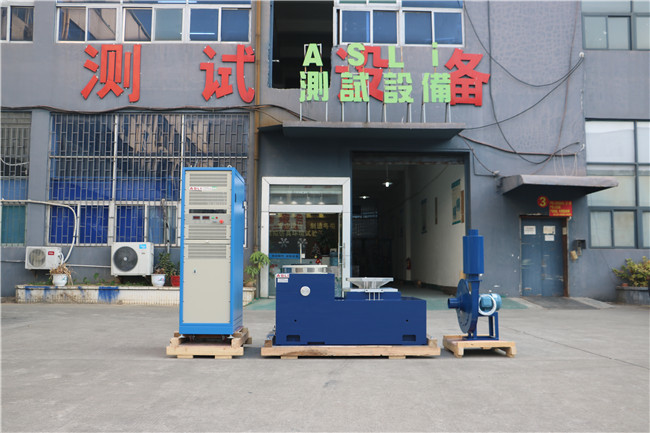

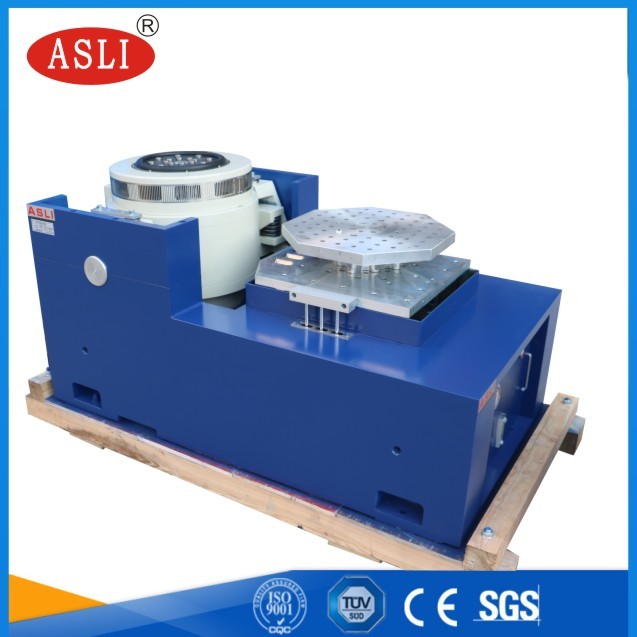

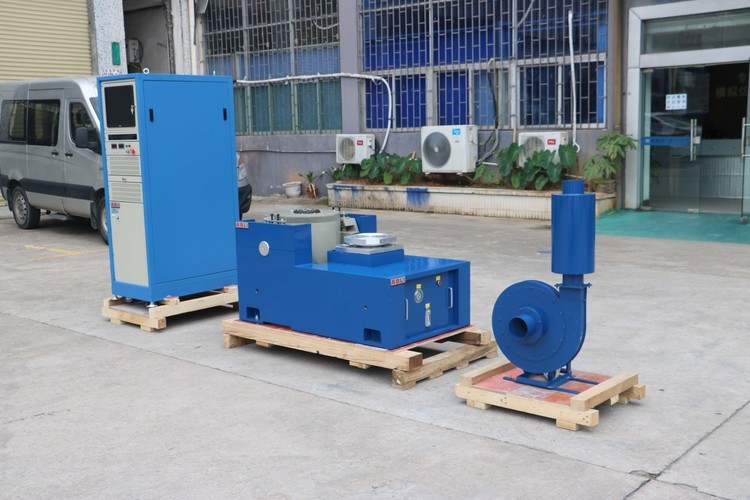

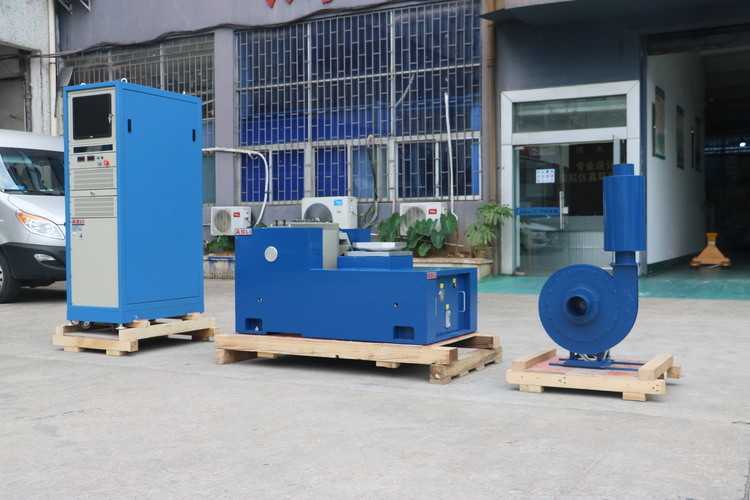

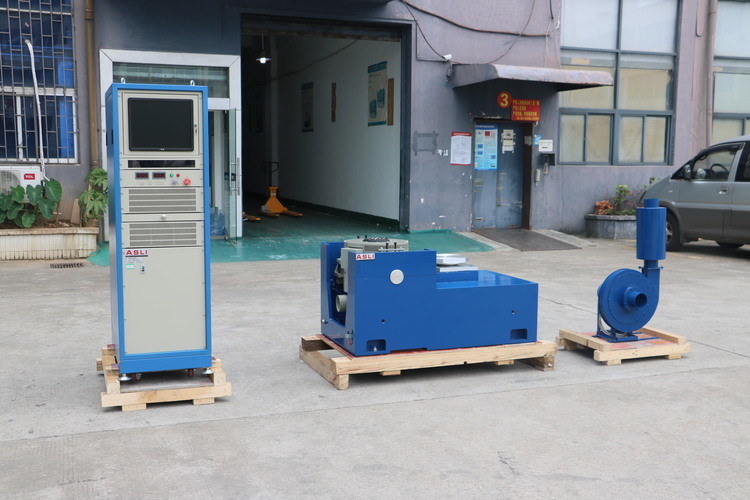

Foto's ter referentie:
