Vibratieproefapparatuur ES-20.pdf

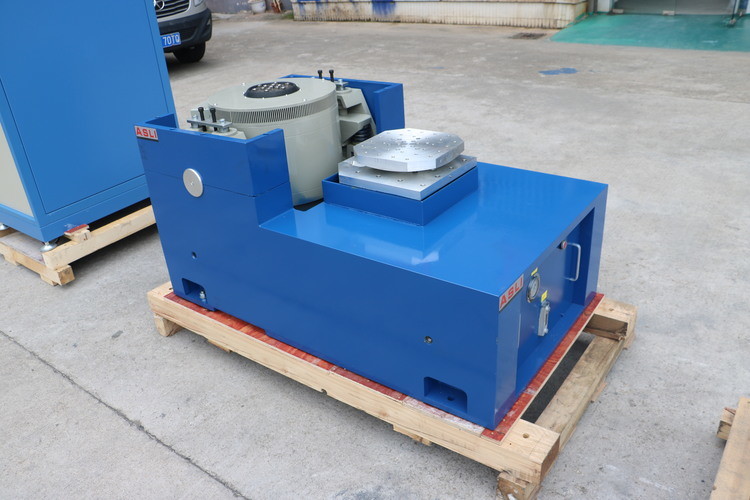

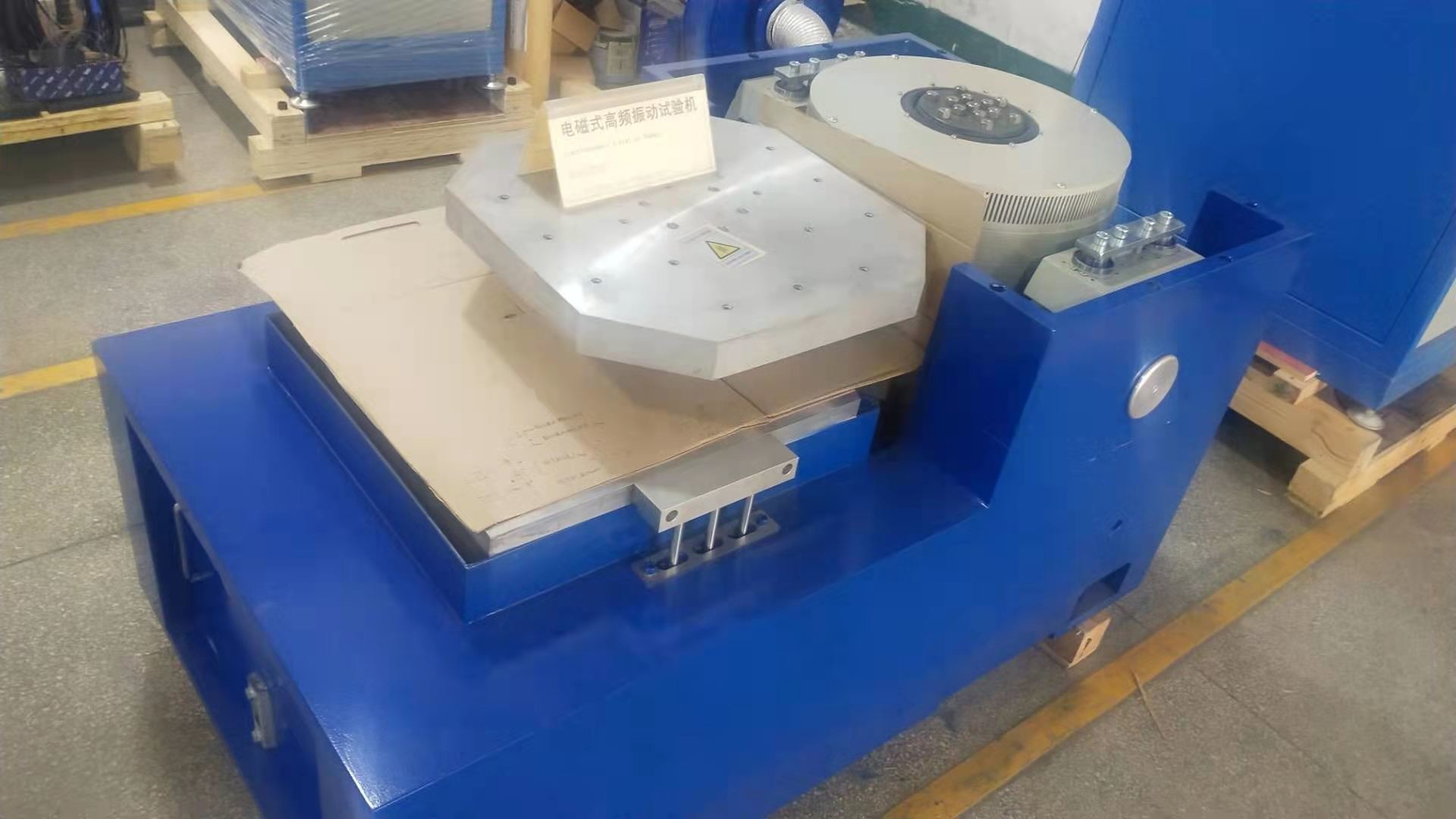

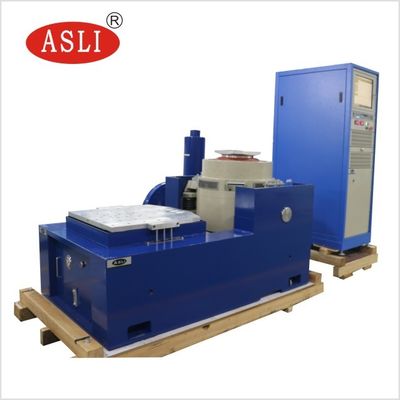

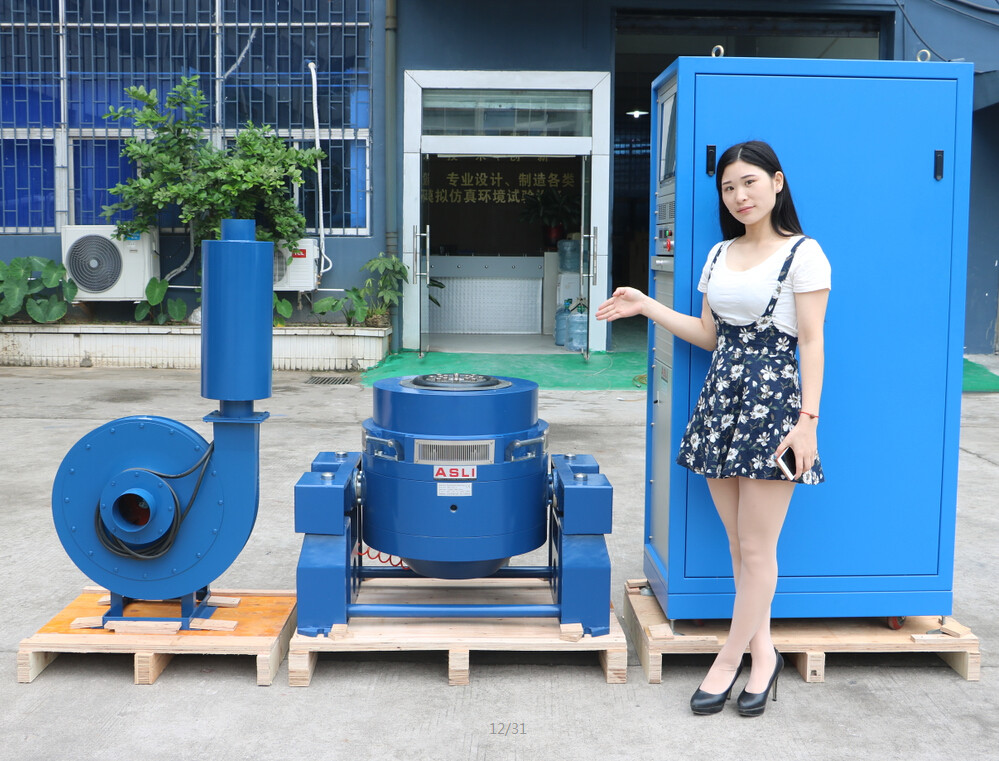

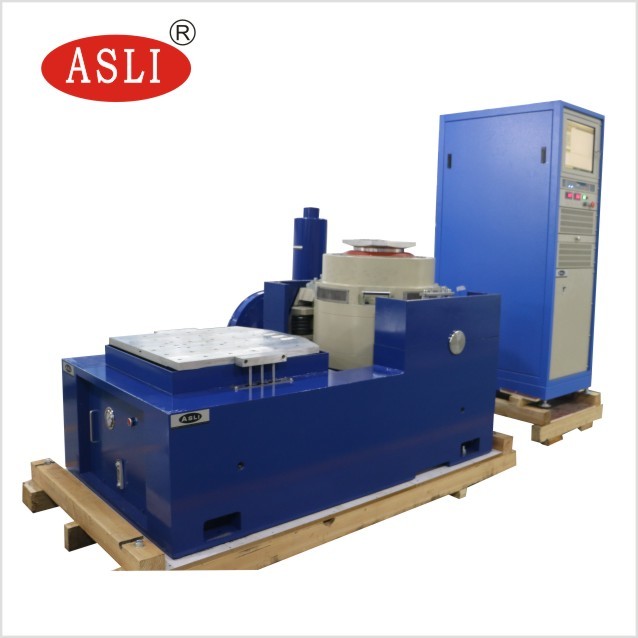

Hoog FrequentieLaboratorium Shaker Transport Simulatie ElektrodynamicaVibratieShaker
Hoogfrequente laboratoriumshaker Transportsimulatie Elektrodynamische trillingsshakerwordt veel gebruikt in defensie, luchtvaart, ruimtevaart, communicatie, elektronica, auto's, huishoudelijke apparatuur en andere industrieën.simulatie van de werkelijke werkomstandigheden en de test van de sterkte van de constructie, de producttoepassing is breed, de toepassingsbreedte is duidelijk, het testeffect is opmerkelijk en betrouwbaar. sinusgolf, FM, sweep, programmeerbaar, frequentiemultiplier, logaritme,maximale versnelling, amplitude-modulatie, tijdsbesturing, volledige computerbesturing, eenvoudige vaste versnelling/vaste amplitude.
Technische parameters van de trillingsproefmachine:
| Model |
Nominale sinus Kracht(N) |
Geclassificeerd willekeurig Kracht(N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Geclassificeerd - Ja.plaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Technische parameters van horizontaleUitbreider:
Technische parameters van verticaleUitbreider:
Elektrodynamische trillingsshaker Toepassing:
Wij zijn fabrikant van High Frequency Vibration Test Machine serie producten, aangenomen de 'dubbel-magnetische circuit structuur', 'zelf gegenereerde skelet actie cirkels',"Airborne Support" en "rollagers en lineaire begeleiding", "trunnion isolation" geavanceerde moderne technologie en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusvormige trillingen test en breedband willekeurige trillingen tests,wordt aangevuld met de klassieke (half - sinus)Deze producten worden veel gebruikt in de nationale defensie, wapens, luchtvaart, ruimtevaart, communicatie, elektronica,elektrische toestellen, communicatie, huishoudelijke apparaten en andere gebieden.
Testkenmerken van de elektrodynamische trillingsshaker:
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lek laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrische laadcapaciteit.
4Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5. Geavanceerde technologie bewegen rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6- Nieuw kanaalontwerp en verbeteren van het koeleffect.
7. statische stijfheid, dynamische stijfheid van de dragende kleine ballon, het verhogen van de trillingstafel capaciteit, verbeteren lage frequentie prestaties.
Als u meer informatie nodig heeft over High Frequency Laboratory Shaker Transport Simulation Electrodynamic Vibration Shaker, kunt u gerust uw vragen sturen.
