Elektromagnetische hoogfrequente horizontale en verticale trillingstestmachine
Wat is het werkingsprincipe van een trillingsshaker?
Het werkingsprincipe van de trillingstest is vergelijkbaar met dat van een luidspreker waarbij een elektrische geleider wordt verplaatst door de werking van een elektromagnetische kracht in het magnetisch veld.De kracht om het bewegende onderdeel te versnellen wordt gegenereerd door het evenwicht tussen de aandrijvingstroom en de magnetische stroomDaarom kan men door de aandrijvende stroom te regelen de trillingsgenerator regelen.
Sine-random shock elektromagnetische trillingen test systeem:Voor de toepassing van deze richtlijnen moet de Commissie de in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde voorschriften toepassen.
Sine-random shock elektromagnetische trillingen test systeem:Automobilerij, elektronica, luchtvaart, ruimtevaart, schepen, telecommunicatie, opto-elektronica, instrumenten, enz.
Parameter van de trillingstestshaker:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid (m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Sine-random shock elektromagnetische trillingen test systeem Productkenmerken

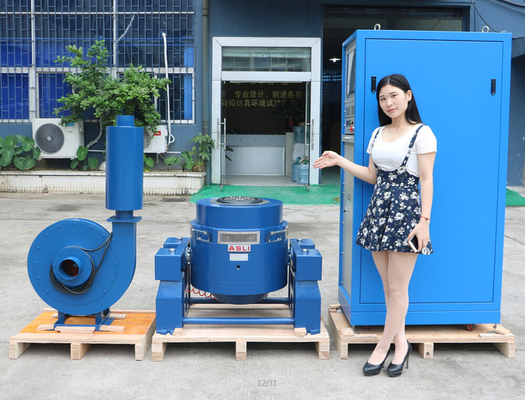

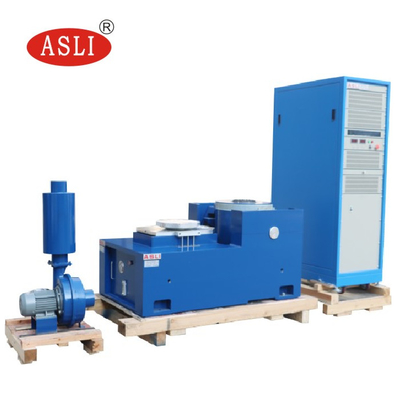

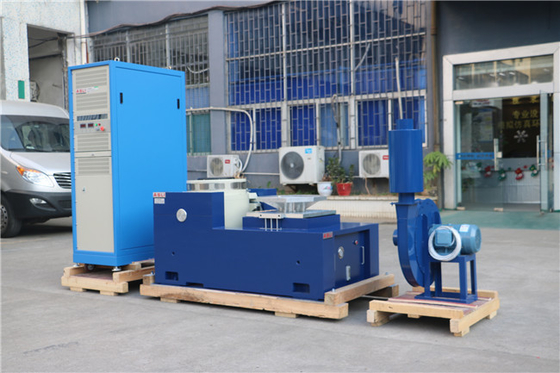

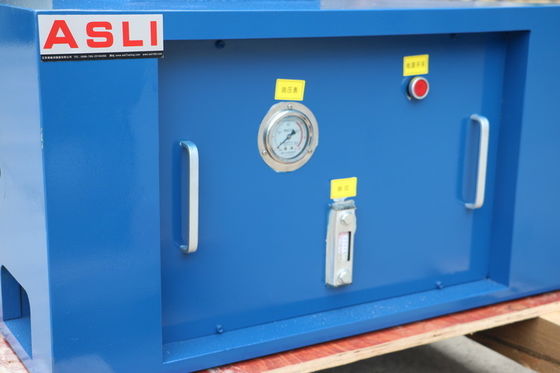

Foto's ter referentie:

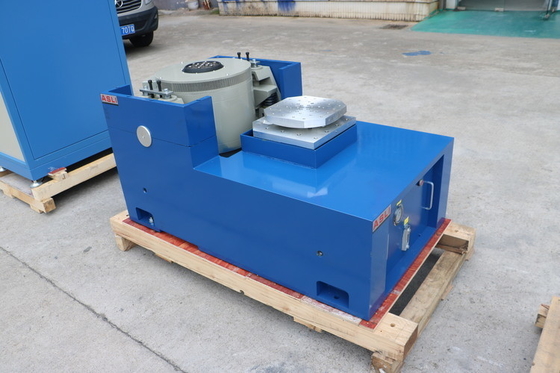

Horizontale expandertafel:
Klanten bezoeken ASLI Company:
Overzeese dienst:
Als u meer informatie nodig heeft overElektromagnetische type hoge frequentie horizontale en verticale trillingen test machine, voel je vrij om uw vragen te sturen.
