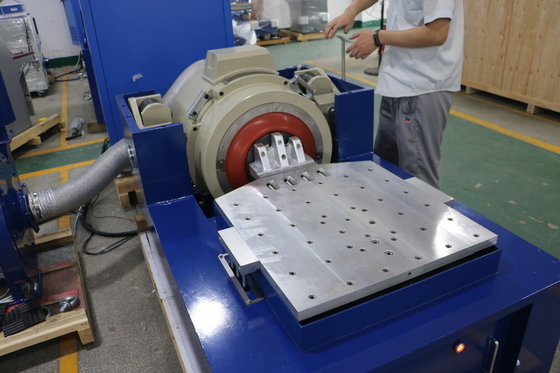

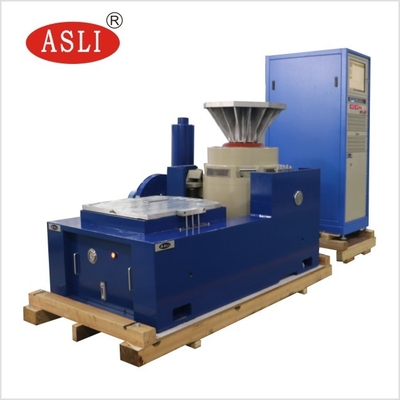

Verticale en horizontale trillingsmeubeltafel met RTCA DO-160F en IEC/EN/AS
Wat is het verschil tussen een WILLE & SINE test?
Sinusoïdale trillingen zijn niet zo nuttig als willekeurige testen, omdat een sinus test zich op een enkele frequentie op een bepaald moment richt.exciteert alle frequenties in een gedefinieerd spectrum op een gegeven momentDenk aan de beschrijving van Tustin van willekeurige trillingen. Ik heb mensen een continu spectrum horen beschrijven, zeg 10-2000Hz, als 1990 sinusgolven 1Hz uit elkaar. Nee, dat is dichtbij maar niet helemaal correct.Sinusgolven hebben een constante amplitude en faseAls er 90 van hen waren, zou de totaliteit willekeurig zijn? Nee, om willekeurig te zijn, zouden de amplitude en startfase van elk stuk willekeurig moeten variëren.onvoorspelbaarOnvoorspelbare variaties zijn wat we bedoelen met willekeurig.

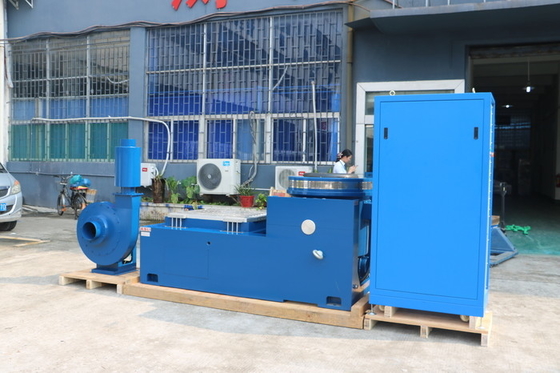

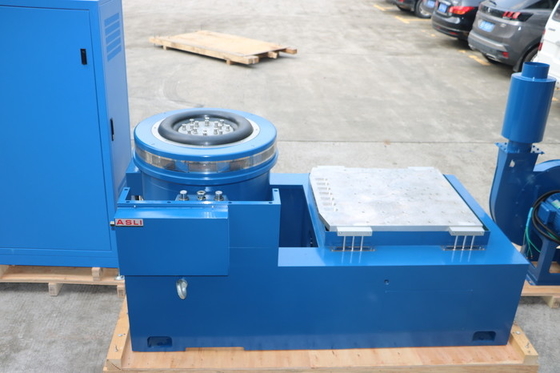

Samenstelling van het testsysteem
1Een-stuk horizontale trillingsgenerator

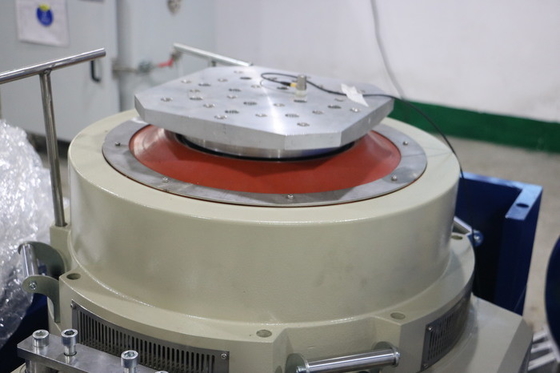

2Verticale expansie tafel
3- Koelventilator met geluidsverdrijver.
4Digitale schakelversterker
5. Meerfunctioneel meetinstrument voor trillingsregeling.
Specificatie
| Naam | Voertuigbatterijen EN50604 IEC62133 UN38.3 Trillingstestbank voor laboratoriumtests | ||||||||
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid ((m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
