Vibratieproefapparatuur ES-20.pdf
Elektrodynamische trillingsshaker met een grote verplaatsing van 100 mm voldoet aan MIL-STD-202 methode 213 test
ASTM D4728 Dynamische shaker Willekeurige trillingstest Sinus Willekeurige schoktest, die voornamelijk worden gebruikt voor product trillingen en schok omgevingsonderzoek omgeving, milieuscherming stress test, betrouwbaarheidstest, testen kunnen nodig zijn om voor de luchtvaart, communicatie,elektronica, elektriciteit, communicatie, huishoudelijke apparaten en andere productgebieden.Het is een testplatform dat voldoet aan alle soorten testspecificaties en kan worden uitgevoerd, inclusief IEC, MIL-STD, JIS, ASTM en andere specificaties.
Parameter van de trillingstestshaker:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid (m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Productkenmerken
* Flexibel ophangsysteem en rechte lijngids, sterke draagkracht, goede begeleidingsprestaties en hoge stabiliteit.
* De statische stijfheid van de airbag is groot, de dynamische stijfheid klein, de draagkracht sterk en de dynamische prestaties uitstekend.
* snelle zelfonderzoekdiagnose en ketenbescherming, hoge veiligheid en betrouwbaarheid;
* De airbag isoleert en dempt de vibrator, waardoor de speciale fundering niet nodig is, de trillingsgolf perfect reproduceert en de trillingsoverdracht vermindert.
* Verschil in het gebruik van horizontale en verticale uitbreidingsplatformen;
* Het kan worden gebruikt met allerlei trillingsregulators en de werking is eenvoudig.

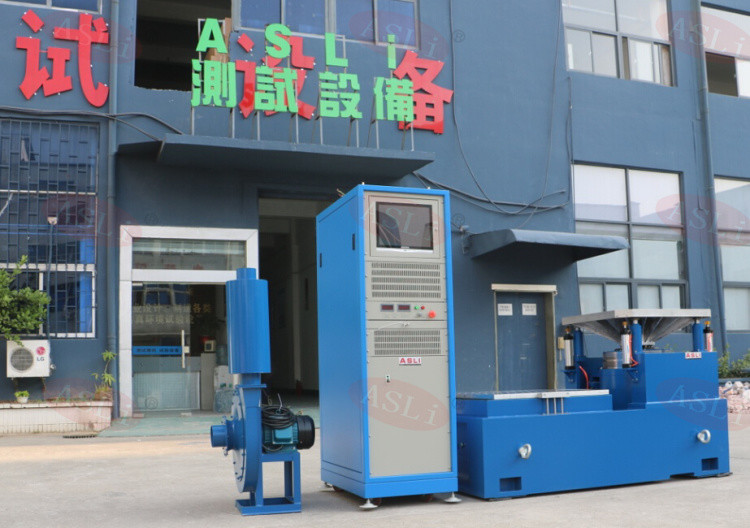

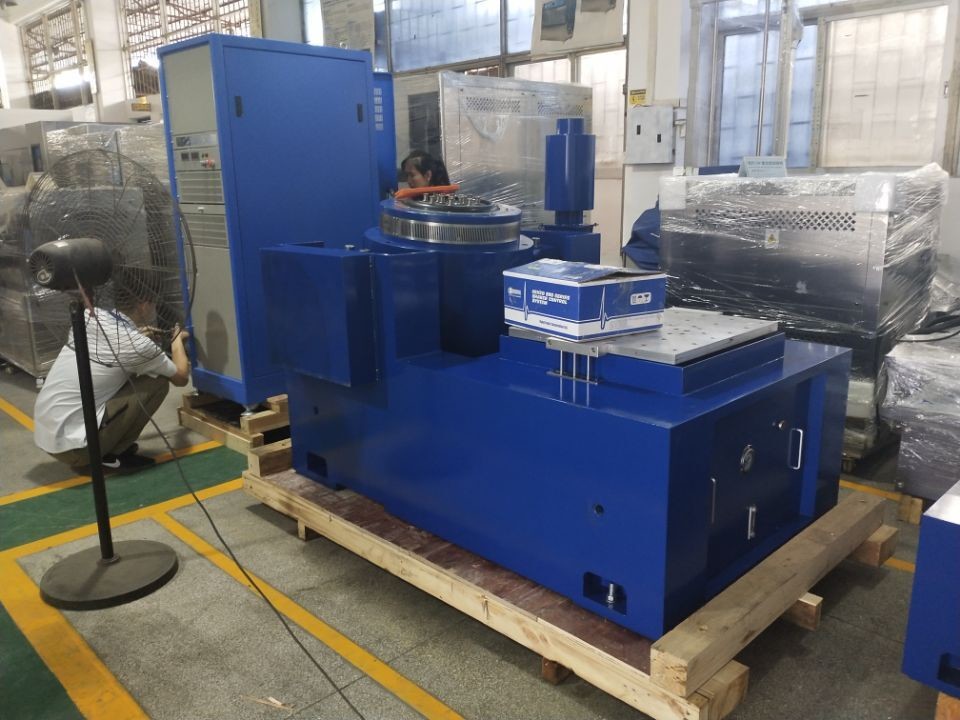

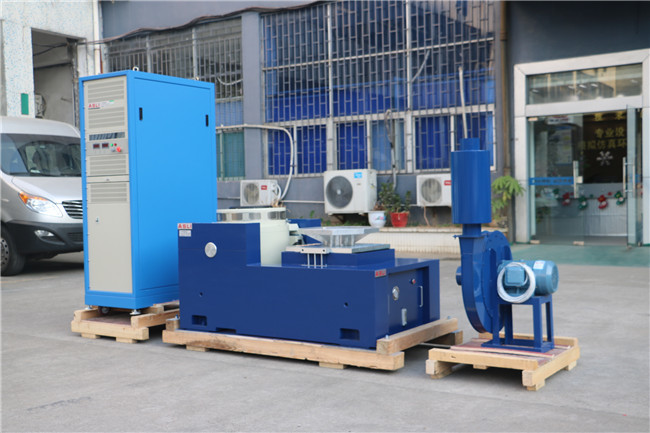

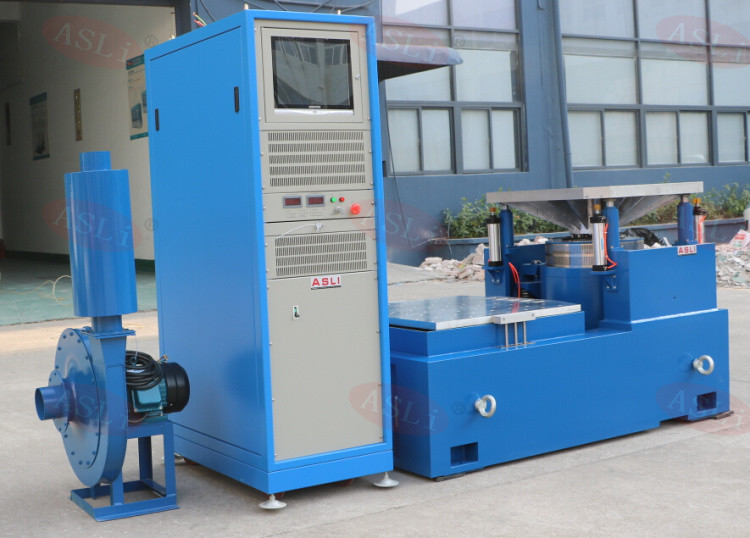

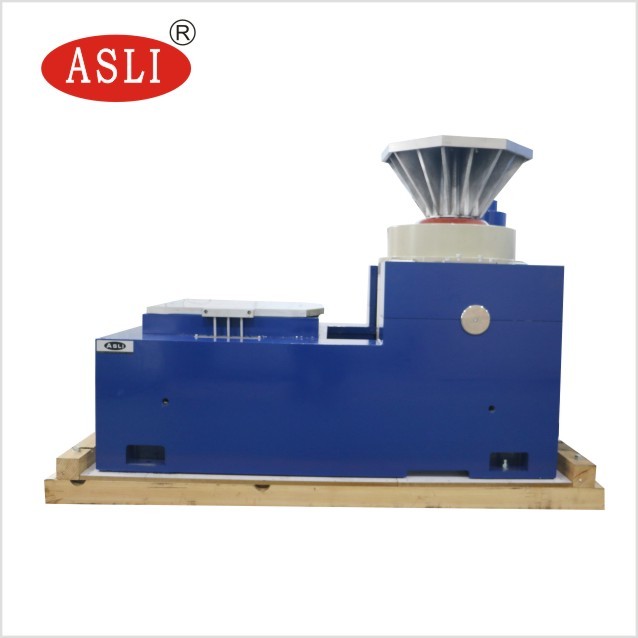

Foto's ter referentie:

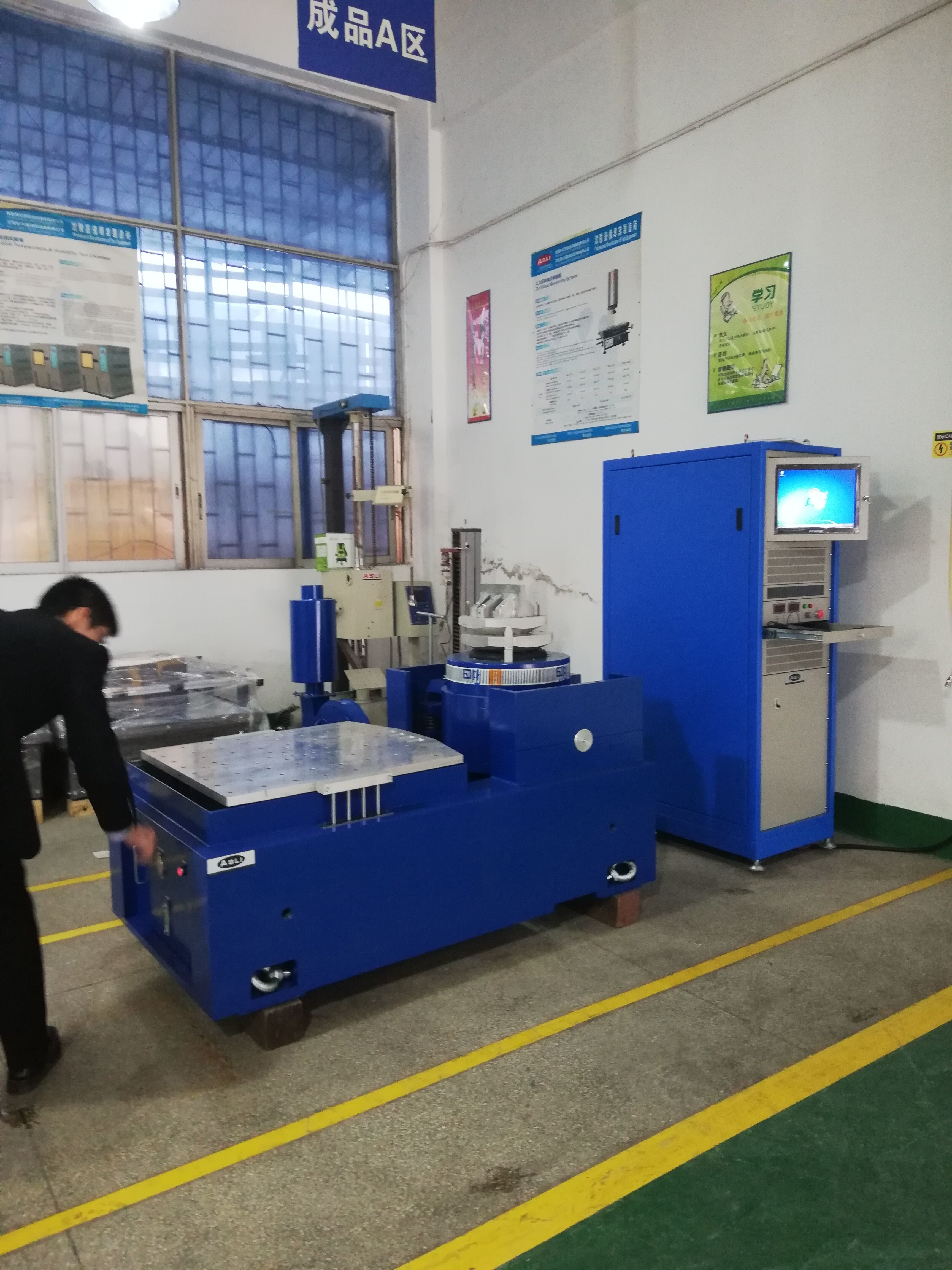

Klantenbezoek ASLI:
Als u meer informatie nodig heeft overGrote Verplaatsing 100mm Elektrodynamische Vibratie Shaker Voldoen aan MIL-STD-202 Methode 213 Test, voel je vrij om contact met mij op te nemen.
