Belangrijkste Kenmerken

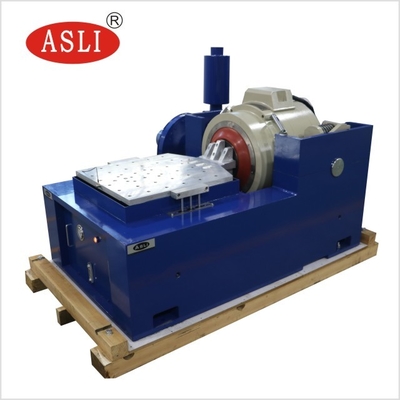

* Een luchtgekoelde elektrodynamische shaker
* Trillingscontroller en eindversterker geïntegreerd in een alles-in-één kast
* Bereikt een piek-sinuskracht van 2400 Newton.
* X, Y, Z 3-assige Testen
| Parameters Elektromagnetische Trillingsgenerator: | ||||
| Maximale sinusvormige excitatiekracht | 5000Kg.f piek | |||
| De grootste willekeurige trillingskracht | 5000Kg.f r.m.s | |||
| De grootste schoktrillingskracht | 10000Kg.f piek | |||
| Frequentiebereik | DC~4000 Hz | |||
| Maximale verplaatsing | 75 mm p-p (piek-tot-piek waarde) | |||
| Maximale snelheid | 1,8 m/s | |||
| Maximale versnelling | 100G (980 m/s²) | |||
| Eerste resonantiefrequentie | 3500Hz | |||
| Maximale belasting | 750 kg | |||
| Diameter bewegende spoel (diameter werktafel) | Diameter van 450 mm | |||
| Massa van bewegende spoel | 50 kg | |||
| Maximale belasting | 750 Kg | |||
| Schroefdraad op tafel | 13 x M8 | |||
| Magnetische fluxlekkage | <10 gauss | |||
| Afmetingen | 800 mm x 800 mm x 800 mm (Verticale machine) | |||
| Gewicht | Ongeveer 1500 Kg | |||
| Het Servosysteem | ||||
| Functie | Temperatuur, luchtdruk, verplaatsing, overspanning, overstroom, onderspanning ingang, externe fout, regelvoeding, logica, gebrek aan gelijke ingang. | |||
| Digitale Trillingscontroller | ||||
| Hardwareconfiguratie | 2 Kanaals Ingang, 1 Kanaals Ingang | |||
| Besturingscomputer | Originele industriële computers, vloeibaar kristalscherm (met toetsenbord/optische muis) | |||
| Software | Chinese/Engelse bediening, analyse in tijddomein en frequentiedomein, signaalbron, sinus sweep frequentieanalyse, etc. WORD kan automatisch testrapporten genereren, signaal- en gegevensweergave, opslag, testparameters instellen en analyse van de functie. | |||
| Besturingssysteem | Windows 2000/ XP | |||
| Versnellingssensor B&W |
frequentiedomein: 1—2000Hz gevoeligheid: 50mv/g temperatuurbereik: -24 - 250℃ |
|||
| Elektrische Vereisten | ||||
| Elektrische bron | 3 fase, 380V/50Hz | |||
Besturingsfuncties
* Vaste frequentie sinusvormige trilling
* Sweep trilling * Willekeurige trilling
* Klassieke schok
Typische systeemtoepassingen
* Omgevingstest
* Stress screening test
* Trillingstest
Gebruikersvoordelen
* Eenvoudige installatie door gebruiker mogelijk
* Gebruikersinterface: LCD-touchscreen voor lokale modus en pc-windows (via ethernet) voor externe
modus;
* Lokale modus: snelle start van een vooraf gedefinieerde test, tientallen testspecificaties kunnen worden opgeslagen;
* Externe modus: alle systeemoperaties, inclusief testdefinitie en opslag van testspecificaties op mostar, testbesturing, beoordeling van testgegevens en documentatie.

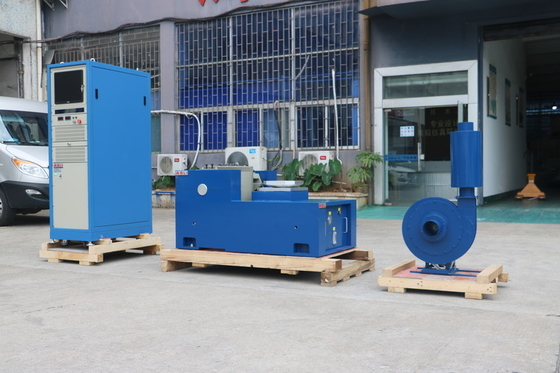

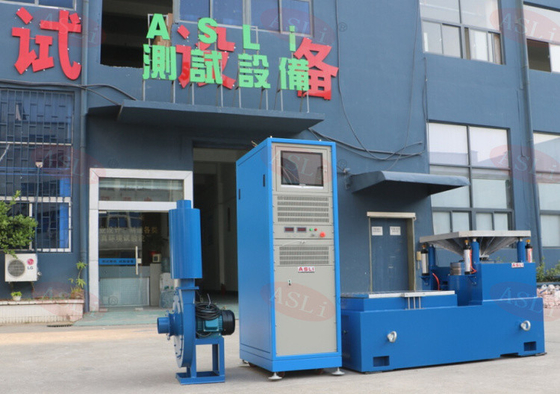

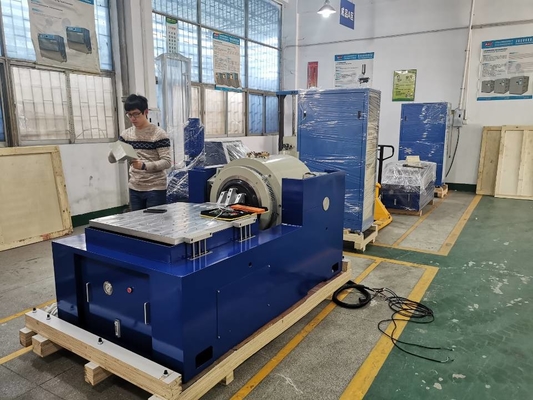

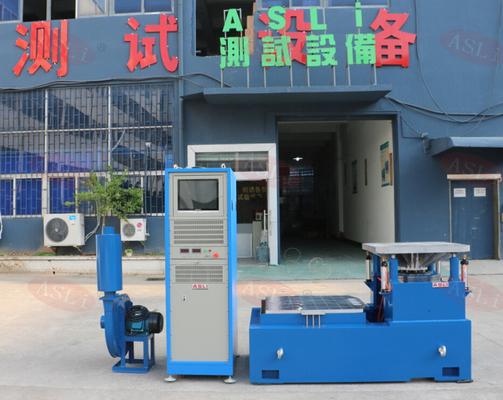

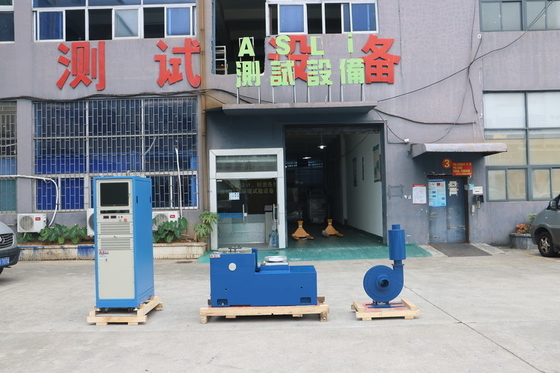

Hoogfrequente Elektrodynamische Shaker Systeem wordt voornamelijk gebruikt voor producttrillings- en schokomgevingstesten, omgevingsstress screeningstesten, betrouwbaarheidstesten. Elektromagnetische trillingstester volledig volgens de standaard van batterijgerelateerde testontwerpen, simulatie onder bepaalde omstandigheden van de trillingstest van de batterij, de batterij of het batterijpakket is bevestigd op de trillingstafel, volgens de voorgeschreven frequentie, versnellings- en verplaatsingsmodus langs de drie onderling loodrechte richtingen van het batterijmonster trilling gemeten batterij mag niet lekken, niet ontbranden, niet breken, geen brand en explosie. Het toepassingsgebied van trillingstesten is extreem breed, van printplaten, batterijen, vliegtuigen, schepen, raketten, raketten, auto's en huishoudelijke apparaten en andere industriële producten.
Als u meer informatie nodig heeft over JIS-D1601-1995 Standaard Hoogfrequente Elektrodynamische Shaker Systeem voor Auto-onderdelen, neem dan gerust contact met mij op.
