ES-10 mechanisch trillingstestsysteem.pdf
Schok- en trillingsonderzoeksapparatuur voor hoge-laagfrequente trillingsonderzoek
Testvereisten:
1. IEC 62133
2. UL1642
3. UN38.3
4. GB31241
5. MIL-STD-810
6. DO-160
Hoogfrequente pakketgevoelige transporttrillingsmachinevolledig volgens de standaardontwerptest, simulatie, onder de bepaalde voorwaarde van de trillingstest van de batterij,de batterij of het batterijpakket is bevestigd aan de trillingstafel, volgens de voorgeschreven frequentie, versnelling en verplaatsingsmodus langs de batterijmonstertrillingen van drie onderling loodrecht gelegen richtingen mag de batterij niet lekken,Verlies geen moed.Geen gebroken, geen brand en explosie.
Technische parameters:
| Model |
Nominale sinus Kracht (N) |
Geclassificeerd willekeurig Kracht (N) |
Frequentie Bereik (Hz) |
Nominale versnelling (m/s)2) | Nominale snelheid ((m/s) |
Nominale verplaatsing (p-p) mm |
Max. belasting (kg) | bewegende spoel ((Kg) |
Afmeting van Bewegende spoel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Samenstelling van de trillingsproefmachine:
Trillingstestbank, vermogenversterker, koelventilator, glijtafel, verticale expander
Horizontale standkenmerken:
Binnen kleine laadbank om hogere versnelling en werkfrequentie te realiseren, om de laadcapaciteit en prestaties van de hele machinebank te verbeteren.
De horizontale bank en de trillingsbank zijn van integraal type, met een perfecte structuur, gemakkelijk te installeren en aan te passen.
Statische drukbaan, V-vormig, hellings- en vervormingsafweerbaar.
Ingebouwde oliepomp, goede structuur en makkelijk te bedienen.
Verticale kenmerken van de uitgebreide bank:
VT verticale uitgestrekte bank en gespecificeerde klemmen, nauwkeurig berekend, uitgebreid ontwerp, om ervoor te zorgen dat de klant de beste prestaties volgens de perfecte
Kenmerken:
1Goed ontworpen dynamisch cirkel-skelet, met een hogere fase axiale resonantie frequentie.
2Twee-magnetische circuits, magnetische flux lek laag, compacte structuur en rationeel.
3Rocker Rod-rollagers recht en georiënteerd op import samengesteld lichaam stijfheid oriëntatie, excentrische laadcapaciteit.
4Trunnion isolatie fundering gewijd aan het gebruik van hormonen, de installatie van mobiele gemak.
5. Geavanceerde technologie bewegen rond het systeem om ervoor te zorgen dat de dynamische cirkel van hoge betrouwbaarheid.
6- Nieuw kanaalontwerp en verbeteren van het koeleffect.
7. statische stijfheid, dynamische stijfheid van de dragende kleine ballon, het verhogen van de trillingstafel draagcapaciteit, verbeteren van de lage frequentie prestaties.

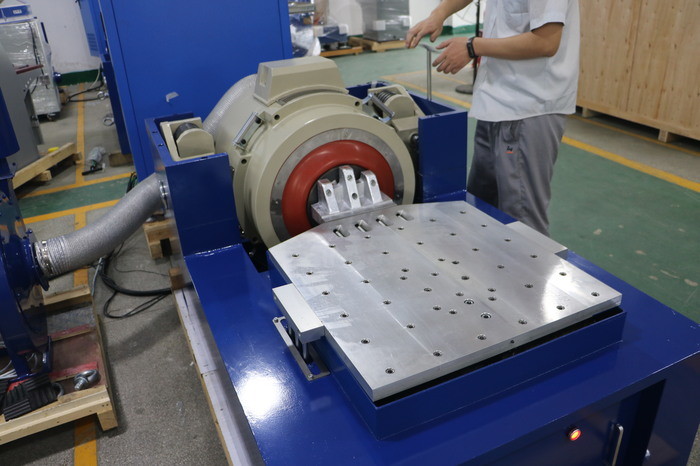

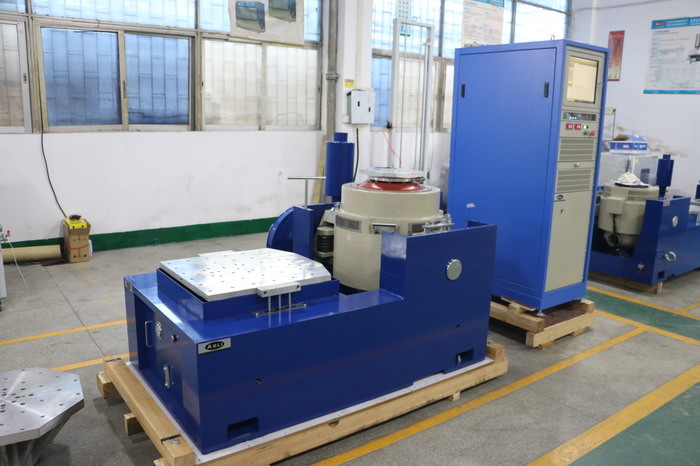

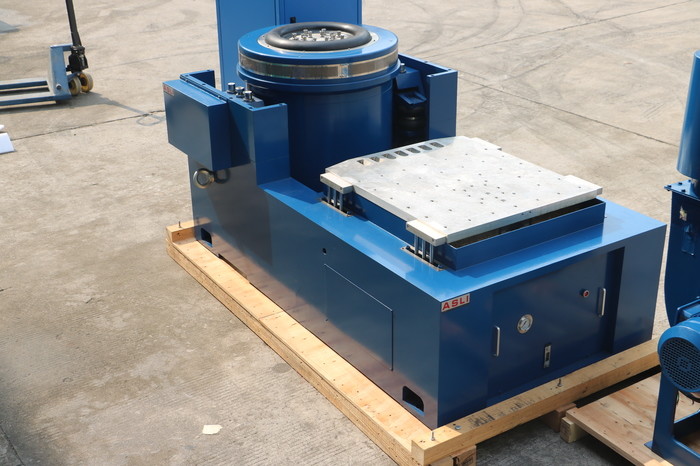

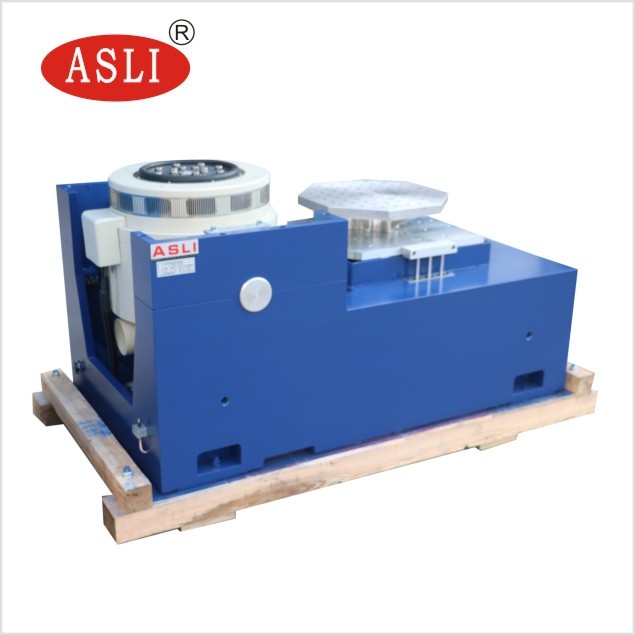

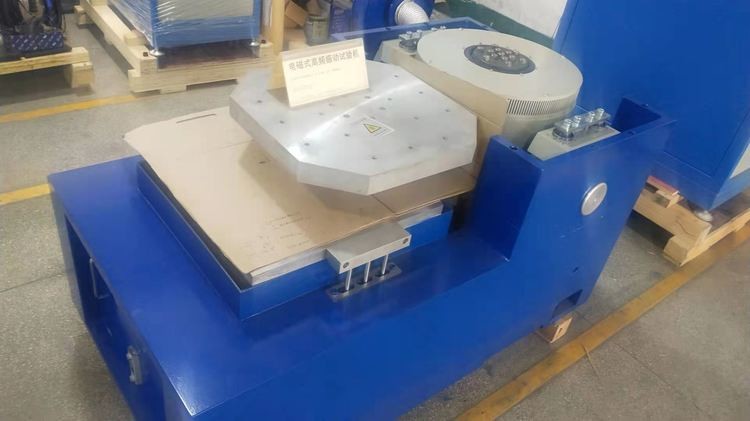

Foto's ter referentie:
