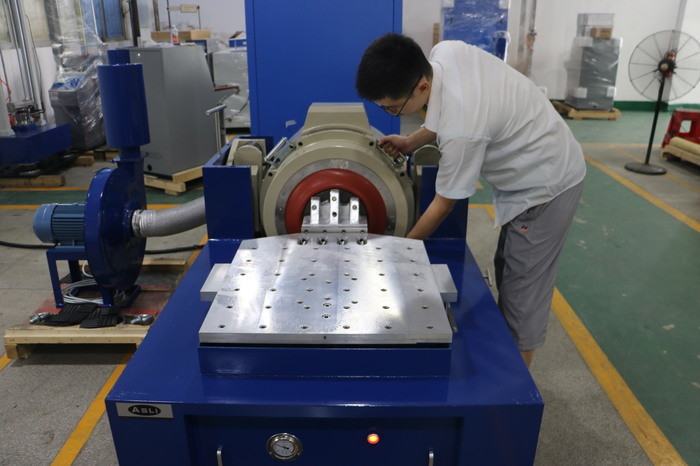

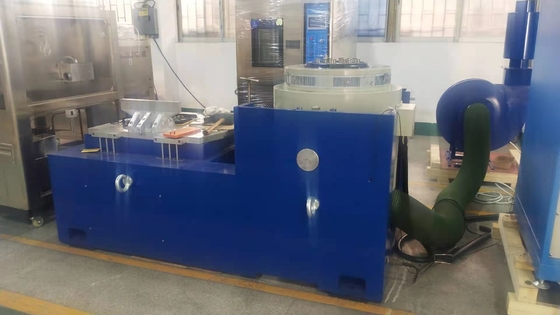

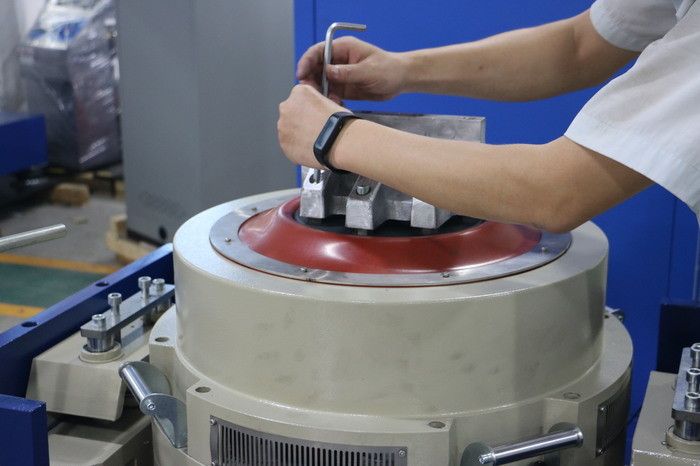

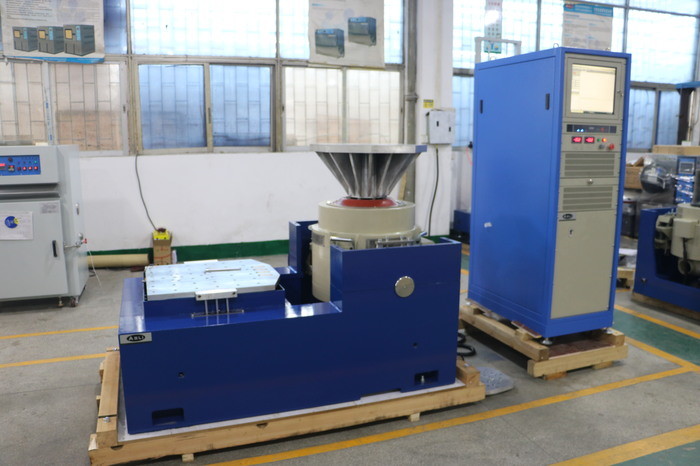

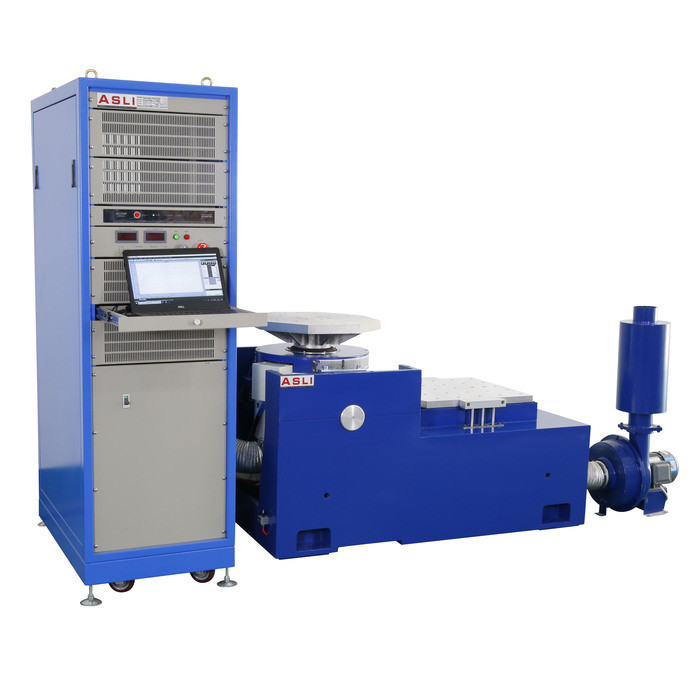

Sinusoïdale trillingscontrole-machine voor versnelde trillingscontrole met schokreactiespectrum
Wat is de toepassing van de trillingstestmachine?
High Frequency Vibration Shaker heeft de 'dubbelmagnetische circuitstructuur', de 'zelfgegenereerde skelet actiekringe', de 'Airborne Support' en de 'rollagers en lineaire begeleiding' aangenomen."trunnion isolatie" geavanceerde moderne technologie en speciale technologie, kan worden voltooid in X, Y, Z drie-assige sinusvormige trillingen test en breedband willekeurige trillingen tests, te worden voltooid door de klassieke (half-sinus) puls en schokrespons spectrum test.Het wordt veel gebruikt in de nationale verdediging., wapens, luchtvaart, ruimtevaart, communicatie, elektronica, elektrische apparaten, communicatie, huishoudelijke apparaten en andere gebieden.
Parameters:
(1) Nominale kracht: sinuskracht 6000N; willekeurige kracht 6000N; schokkracht 12000N;
(2) Frequentiebereik: 5 Hz tot 3500 Hz, vaste frequentie, heen en weer vegen, sinus, willekeurig, schok
(3) Sweeperfrequentiemodus: lineair, logaritmisch, heen en weer sweepen, vaste frequentie
(4) Frequentie van het vegen Tijd: 1 tot 32767
(5) Frequentietijd: vaste frequentie/eenmalige 1-3600 minuten, kan een curve van de frequentie worden weergegeven.
(6) Maximale versnelling 1000 m/s2(niet-belast)
(7) Maximale belasting 180 kg
(8) Max. verplaatsing: 25 mm p-p (zonder belasting), dubbele piek
(9) Schokverplaatsing: 25 mm
(10) Gewicht van de bewegende spoel: 6,5 kg
(11) Trillingsrichting: verticaal
(12) Trillingsgolf: sinus, willekeurig, schok
(13) Diameter van de bewegende spoel: Φ230 mm
(14) Dimensies van het trillingssysteem ((mm): W850xH750xD550mm
(15) Vibratiesysteemgewicht: 590 kg
2-2 Vibratiecomponenten
(1) Trillingsgenerator 1 set
(2) Trillingsregelaar 1 set
(3) Communicatieverbinding kamer 1 set
(4) DA-6 Versterker 1 set
(5) Driver Software 1 set
(7) Driver Software 1 set
(8) Koelsysteem 1 set
(9) Industriële computer 1 set
Technische parameters:
| Naam | Verpakkingsvibratietafel/vibratietafeltest voor auto-onderdelen | ||||||||
| Model | Nominale sinuskracht (N) | Nominale willekeurige kracht (N) | Frequentiebereik (Hz) | Nominale versnelling (m/s2) | Nominale snelheid ((m/s) | Nominale verplaatsing (p-p) mm | Max. belasting (kg) | bewegende spoel (kg) | Afmeting van de bewegende spoel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
